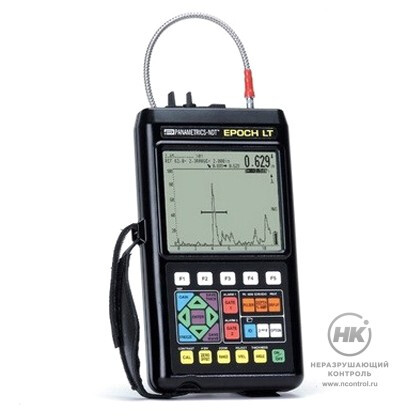

Ультразвуковой дефектоскоп EPOCH LT

Товар снят
с производства

Ультразвуковой дефектоскоп EPOCH LT предназначен для случаев, когда требуется проведение быстрой базовой дефектоскопии в тяжелых производственных условиях. Толщина портативного прибора составляет всего 38 мм, вес — 1 кг.
Снят с производства. Замена — EPOCH 6LT.

Несмотря на компактный размер, ультразвуковой дефектоскоп EPOCH LT обладает эксплуатационными качествами, которые присутствуют в дефектоскопах большого размера.

Встроенный числовой регистратор данных лёгок в использовании и позволяет запоминать до 100 калибровок/2000 значений измерений толщины. Опциональная расширенная память позволяет сохранение 500 калибровок /10000 значений измерений толщины. Регистратор данных Epoch LT совместим с файлами других приборов серии EPOCH и интерфейсной программой Gage View.

8 часов
Время непрерывной
работы батареи

Документы в PDF

Скачать карточку в формате PDF

Информационный буклет

Особенности

функция запоминания максимума сигнала, которая позволяет одновременное отображение реальной формы волны и максимального значения огибающей A-скан;
автоматическая калибровка датчиков, смещения нуля и/или скорости;
заморозка экрана с формой волны и данными контроля;
лёгкая, эргономичная конструкция;

режим сигнализации по выбору: положительный/отрицательный порог или минимальная глубина;
возможность отображения недетектированного радиосигнала;
регистратор данных большой ёмкости;
возможность запоминания пика;
мощный NiMH аккумулятор.

Комплектация

электронный блок;
перезаряжаемая NiMH батарея;
мини зарядное устройство;
инструкция по эксплуатации;
чемодан для переноски.

Принадлежности

GageViewTM интерфейсная программа
с USB-кабелем;
чемодан повышенной прочности;
резиновый защитный чехол;
защитная пленка (ЖКД).

Технические характеристики

ЖК дисплей	320×240 пикселей
Частота обновления экрана	60 Гц
Чувствительность	до 100 дБ, с регулировкой чувствительности шагом 6 дБ или 0,1 дБ
Автоматическая калибровка датчиков	калибровка смещения нуля и/или скорости
Отсечка	от 0 до 80% полной шкалы с шагом 1%
Единицы измерения	английские, метрические, микросекунды
Диапазон скорости звука в материале	от 635 до 15240 м/с
Диапазон измерений	стандартный: 4 – 5000 мм опционально: 1 – 10000 мм
Угол ввода	фиксированные значения 0°, 30°, 45°, 60°, 70°, или произвольный от 10° до 85° с разрешением 0.1°
Запоминание максимума сигнала	построение огибающей максимумов сигнала
Энергия импульса	низкая (100В), средняя (200В), высокая (300В), макс. (400В)
Демпфирование	50, 60, 150 или 400 Ом
Тип импульса	положительная и отрицательная полуволна, детектированный сигнал, радиоимпульс
Полоса частот	0,З – 20 МГц, при 3 дБ
Методы контроля	эхо-импульсный, зеркально-теневой, раздельно-совмещённый
Сигнализация	выбираемый положительный/негативный порог или минимальная глубина
Диапазон рабочих температур	от -10 до +50 °С
Температура хранения	от -40 до +70 °С в зависимости от батареи и дисплея
Требования к питанию	источник переменного тока 100 – 120 В, 200 – 240 В
Батарея	внутренний перезаряжаемый NiMH аккумулятор 6В при З000 мА/ч
Время работы батареи	номинально 8 часов
Время зарядки	2 часа
Разъёмы	кабель датчиков — LEMO 00 (Mini-Lemo); USB — высокоскоростной порт
Клавиатура	британские или международные символы
Требования к ПК	совместимость с операционными системами Microsoft Windows XP, Windows 2000
Габариты	238×138×38 мм
Вес	1,0 кг с батареей
