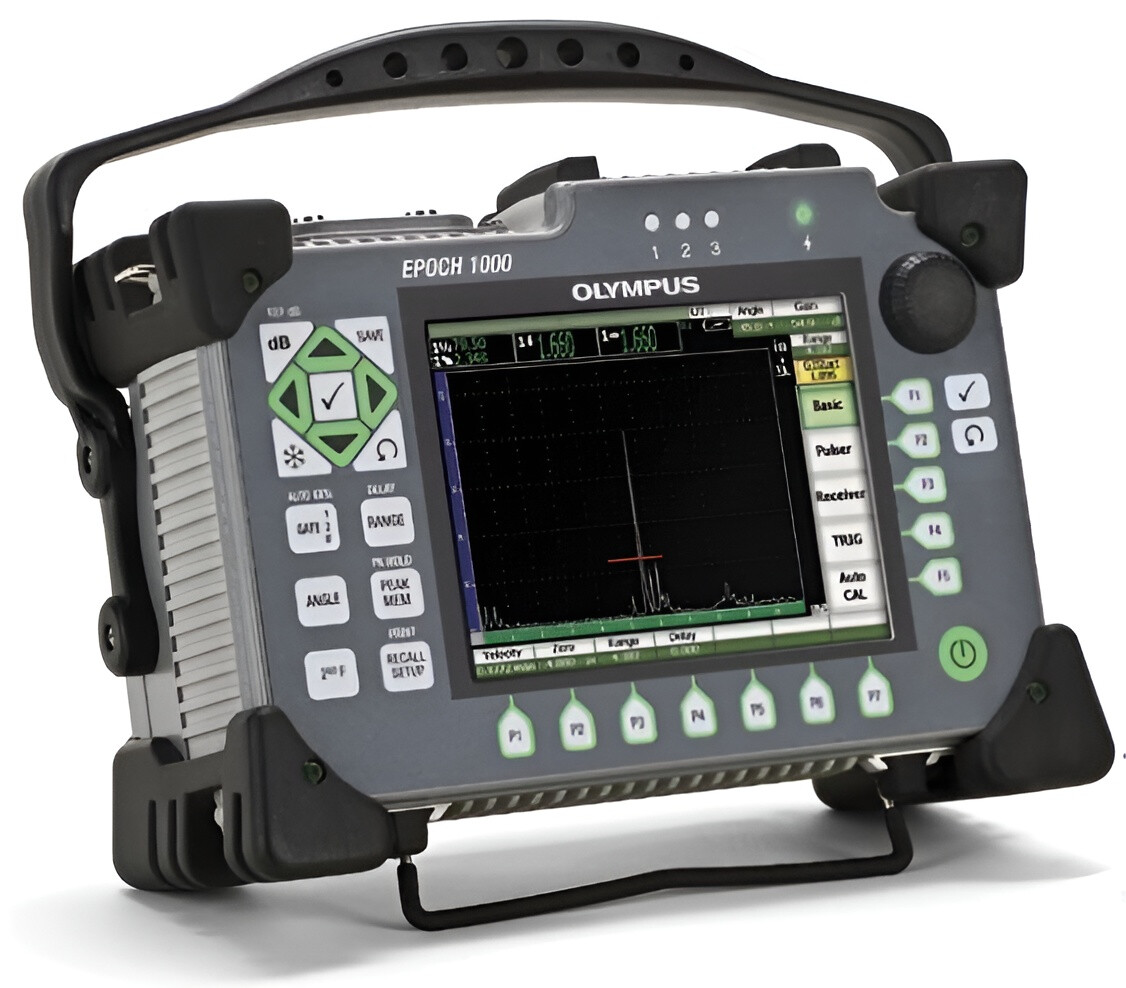

Ультразвуковые дефектоскопы серии EPOCH 1000

Купить
В избранноеВ избранное
СравнитьСравнить

Ультразвуковые дефектоскопы серии EPOCH 1000 предназначены для контроля сварных швов, изделий из металла, а также литых и кованых изделий. Определяют размеры дефектов по АРД-диаграммам.

Дефектоскоп выпускается в трёх версиях:

1. EPOCH 1000 – усовершенствованный ультразвуковой дефектоскоп с возможностью поддержки фазированных решеток.
2. EPOCH 1000iR оснащён функциями EPOCH 1000, а также позволяет удаленно активировать функцию фазированных решеток.
3. В дефектоскопе EPOCH 1000i, в дополнение к функциям EPOCH 1000 встроена и активирована функция фазированных решёток.



7 часов
Время непрерывной работы

Документы в PDF

Встроенная функция составления отчета

Приборы серии EPOCH 1000 оснащены удобной функцией переноса баз данных и файлов, создания отчетов и получения изображения. Эти опции значительно расширяют возможности прибора и обеспечивают доступ к ранее сохраненной информации.

Для экспорта изображений или отчетов могут применяться два типа носителей – USB или Compact Flash карты памяти. Карта памяти CF включена в комплект с каждым прибором EPOCH 1000.

Регистратор данных

Регистратор данных предназначен для сбора данных: изображений, измерений, калибровки и создания отчетов. К основным характеристикам регистратора данных можно отнести: калибровочные файлы с функцией быстрого вызова для удобной настройки, файлы контроля с данными измерений и изображениями, для быстрого создания отчетов. Также есть типы файлов для различных типов контроля коррозии.

Снимки экрана

При помощи съёмного носителя данных можно экспортировать экранные снимки работающего прибора. Также можно создавать определенные типы файлов, которые позволяют легко экспортировать сохраненные изображения для применения их в отчете.

Создание отчетов

Приборы серии EPOCH 1000 наделены усовершенствованными возможностями создания отчётов. Предусмотрена возможность создания отчетов на приборе и экспорта данных на носитель в HTML формате. Существует два варианта отчетов, которые зависят от того, какая информация будет в них включена. Фирменный знак Olympus в заглавии отчета можно заменить на свой индивидуальный логотип.

EPOCH 1000 совместим с интерфейсной программой GageView Pro стандартных портативных приборов производства Olympus. Интерфейсная программа GageView Pro может использоваться для загрузки сохраненных данных с целью просмотра, экспорта и резервного копирования, а также для создания отчетов, содержащих параметры настройки, данные измерений и А-сканы.

Резервные копии базы данных можно просматривать в GageView Pro с помощью USB-носителя, без подключения EPOCH 1000 к компьютеру. Данная функция позволяет создавать резервные копии, просматривать данные и создавать отчеты, не прерывая работу прибора. Интерфейсная программа GageView Pro также позволяет обновлять микропрограммное обеспечение прибора.

Защита корпуса

Дефектоскопы серии EPOCH 1000 соответствуют стандарту IP66. Приборы прошли испытания на устойчивость к вибрациям и ударам. Способны работать во взрывоопасной атмосфере и широком диапазоне температур: от -10 С° до +50 С°.

Особенности

  • 37 фильтров цифрового приемника;
  • опция кодированного или временного С-скана;
  • автоматическое распознавание ФР-преобразователя;
  • упрощенная калибровка чувствительности и задержки в призме для всех законов фокусировки;
  • программируемые аналоговые выходы и выходы сигнализации;
  • соответствие стандарту IP66;
  • горизонтальная конфигурация с панелью навигации и ручкой регулятора для настройки параметров;
  • цифровой приемник с широким динамическим диапазоном;
  • VGA-дисплей с качественной передачей изображения при ярком солнечном свете;
  • опции визуализации ClearWave для упрощения интерпретации А-скана;
  • функция визуализации Sureview;
  • опорный и измерительный курсоры;
  • стандартные динамические кривые DAC/ВРЧ;
  • встроенные АРД-диаграммы.
  • вес прибора составляет 3,7 кг

Технические характеристики

Общие размеры (ширина х высота х толщина) - Ш х В х Т 252 мм х 177 мм х 107 мм
Вес 3,67 кг вместе с литий-ионной батареей
Клавиатура английская, международная, японская, китайская
Языки интерфейса английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский
Разъёмы датчиков BNC или LEMO № 1
Хранение данных До 10 000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб
Тип батареи Одна стандартная ионно-литиевая перезаряжаемая батарея
Время работы батареи без подзарядки 8 часов (традиционный режим УЗК); 7 часов (режим фазированной решётки)
Питание От сети переменного тока: 100 В - 120 В, 200 В - 240 В, 50-60 Гц
Режим ожидания Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50%.
Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц
Размер дисплея (Ш х В, диаг.) 132,5 × 99,4, 165,1 мм
Порты USB 1 порт USB-клиент, 3 порта USB-хост
RS-232 Есть
Видео-выход Стандартный выход VGA
Аналоговый выход 4 аналоговых выхода, полная селектируемая шкала 1 В/10 В, макс. 4 мА
Выход сигнализации 6 выходов сигнализации, 5 В TTL, 10 мА
Вход/выход синхронизации Вход синхронизации 5 В TTL, 10 мА Выход синхронизации, 5 V TTL, 10 мА
Входы кодировщика Двухосная линия кодировщика (квадратура)
Рейтинг IP Соответствие требованиям IP66
Работа во взрывоопасной атмосфере Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D.
Защита от ударных воздействий IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей
Устойчивость к вибрациям Синусоидальная вибрация, IEC 60068-2-6, 5 Гц - 150 Гц при амплитуде смещения 2 g, 20 циклов
Рабочая температура от -10 ° до 50°C
Температура хранения батареи от -20 ° до 60°C
Температура зарядки батареи от 0 ° до 40°C
Законы фокусировки 61
Максимальное количество элементов 64 элемента
Максимальная активная апертура 16 элементов
Фильтрация видео Выкл., Низкая, Высокая
Режимы отображения А-скан, S-скан, линейный скан, С-скан, А-скан+изображение
Частота обновления изображения 60 Гц для всех А-сканов; 20 Гц для всех изображений

Сравнение дефектоскопов серии EPOCH 1000

  EPOCH1000, EPOCH 1000iR, EPOCH 1000i (традиционный режим УЗК) EPOCH 1000i (режим фазированных решёток)
Тип генератора Настраиваемый генератор прямоугольных импульсов
ЧЗИ от 5 до 6,000 Гц с шагом 5 Гц Ручная настройка. Максимум 1,520 Гц
Напряжение генератора от 50 до 475 В с шагом 25 В 40 В или 80 В
Длительность импульса Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare Настраивается от от 40 до 1,000 нс с технологией PerfectSquare
Демпфирование 50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ неприменимо
Задержка генератора неприменимо от 0 до 10 с разрешением 2,5 нс
Коэффициент усиления от 0 до 110 дБ от 0 до 80 дБ
Максимальный входной сигнал 20 Вp-p 250 мВp-p на канал
Входное полное сопротивление приёмника 400 ОМ ± 5% 50 ОМ ± 10%
Полоса пропускания приёмника от 0,2 МГц до 26,5 МГц по уровню -3 дБ 0,5 от 0,2 МГц до 12,5 МГц по уровню -3 дБ
Задержка приёмника неприменимо от 0 до 10 мкс с разрешением 2,5 нс
Настройки цифрового фильтра

Стандартный набор фильтров(для контроля согласно стандарту EN12668-1): 7 фильтров

Расширенный набор фильтров(не испытан на соответствие EN12668-1): 30 фильтров

6 фильтров
Детектирование полная волна, положительная и отрицательная полуволна, радиочастота
Отсечка 0 от 0 % до 80 % высоты экрана с визуальным оповещением
Измерение амплитуды 0% от 0 % до 110 % высоты экрана с разрешением 0,25 %
Частота измерений Равна ЧЗИ во всех режимах
Автокалибровка

Скорость, смещение нуля

Прямой луч (первый донный эхо-сигнал или эхо-эхо)

Наклонный луч (УЗ-путь или глубина)

Скорость, смещение нуля, чувствительность

Путь ультразвука или глубина (смещение нуля)

Режимы контроля Импульс-эхо, раздельно-совмещённый, теневой Импульс-эхо
Единицы измерения миллиметры, дюймы или микросекунды
Диапазон 3,33 мм - 26,806 мм на 5900 m/s 61 закон фокусировки, 3,33 мм до 390,95 мм на 5900 m/s
Скорость звука 635 - 15, 240 м/сек
Смещение нуля от 0 до 750 мкс неприменимо
Задержка отображения -59 мм - 25,400 мм от 0 до макс. диапазона
Угол ввода луча от 0° до 85° с шагом 0,1° 61 наклонный закон фокусировки с шагом 0.5°, 1.0, 1.5° или 2.0° Настраивается от -80° до +80°
Измерительные стробы Два полностью независимых строба для измерения амплитуды и времени пролёта
Режим измерений УЗ-путь УЗ-путь, глубина
Интерфейсный строб По желанию, с функцией отслеживания строба 1 и строба 2 неприменимо
Начало строба Настраивается на всём отображаемом диапазон е
Ширина строба Настраивается от начала строба до конца отображаемого диапазона
Высота строба Настраивается на уровне от 2% до 95% от высоты экрана
Сигнализации

Положительная и отрицательная логика срабатывания

Минимальная глубина

Положительная и отрицательная логика срабатывания (для выбранного закона фокусировки)

Минимальная глубина (для выбранного закона фокусировки)

Опорные маркеры Два опорных маркера для А-сканов Два опорных маркера для А-сканов; четыре опорных маркера для изображений
Отображение показаний Имеется шесть полей показаний (с возможностью ручного или автоматического выбора)
Строб 1 Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин./макс. глубина, мин./макс. амплитуда
Строб 2 То же, что и для строба 1
Интерфейсный строб (по желанию) Толщина неприменимо
Эхо-эхо Стандартная функция. Выбор между стробами 2-1, 2-ИФ, 1-ИФ Стандартная
Другие измерения Значение выброса (дБ) для АРД-диаграмм, ЭРД (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки
DAC/ВРЧ Стандартная
Точки DAC До 50 точек, динамический диапазон 110 дБ До 20 точек, динамический 40 дБ
Специальные режимы DAC DAC 20 % - 80 % , пользовательская кривая DAC (до 6 кривых) неприменимо
Таблица ВРЧ До 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ До 20 точек, динамический 40 дБ
Коррекция криволинейной поверхности Стандартная функция. При контроле наклонным датчиком коррекция для внутреннего и внешнего диаметра
