Ультразвуковой дефектоскоп УСД-60

Купить

Задать вопрос о товаре

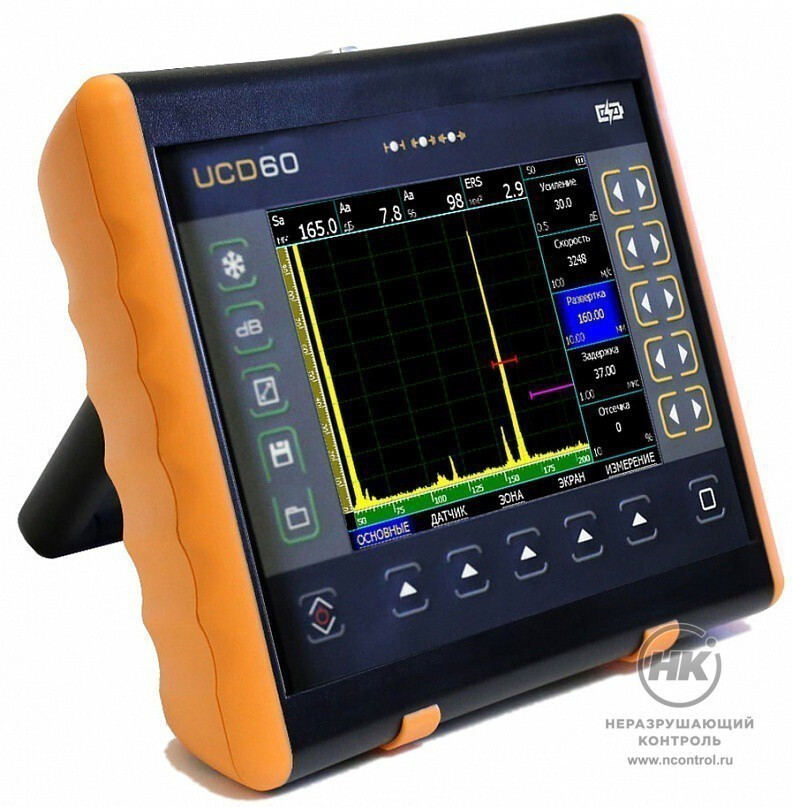

Ультразвуковой дефектоскоп УСД-60 предназначен для поиска дефектов в изделиях из металлов и пластмасс. Максимальная длина контролируемого материала по стали: до 3 000 мм для эхо-режима и 6000 мм для теневого режима. Дефектоскоп можно обновить до версии на фазированных решетках и TOFD.

Дефектоскоп снабжён регулируемым генератором и малошумящим широкополосным приемником с набором узколополосных фильтров для повышения соотношения сигнал/шум.

База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы.

10 часов
Время работы аккумулятора

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Свидетельство СИ РФ

Разрешение Ростехнадзора

Заключение ООО «Газпром ВНИИГАЗ»

Разрешение ОАО «Газпром»

Сертификат Российского Морского Регистра

Сертификат Российского Речного Регистра

Санитарно-эпидемиологическое заключение

Гигиеническая характеристика продукции

Функционал

Функционал включает: ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта.

Дефектоскоп оснащён функциями автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматической калибровкой реальной скорости в материале объекта контроля, автоматической калибровкой зоны контроля по прямому и однократному лучу, встроенным помощником расчёта геометрии при контроле сварных соединений.

Вход для двухканального оптического энкодера обеспечивает построение В-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.

Соответствие стандартам

Дефектоскоп зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к использованию в Российской Федерации.

Особенности

Реальный недетектированный радиосигнал в дополнению к классическим видам: полному детектору, положительному и отрицательному детектированию позволяет решать различные задачи требующие высокой разрешающей способности
Библиотека преобразователей позволяет мгновенно загрузить из памяти все необходимые настройки ПЭП, включая ВРЧ и АРК данные и АРД-диаграммы
Автоматическая калибровка призмы преобразователя по образцам СО-3 и V-2
Автоматическая калибровка развертки и стробов при контроле сварных соединений
Помощник контроля сварных соединений с построением хода лучей с учетом толщины контролируемого материала и геометрии сварного шва
Полноэкранный режим работы
Режим огибающей сигнала
Функции Временной Регулировки Чувствительности (ВРЧ) и АРК
Встроенные АРД диаграммы
Универсальный классический дефектоскоп с возможностью обновления до версии с фазированными решетками и TOFD
Запись сигналов по 1 или 2х координатному датчику оборотов
Функции ВРЧ, АРК и АРД
Работа с ЭМА преобразователями
Конструктор геометрии сварного шва
Интерфейс: USB
Обновление прошивки по USB
Питание: Li-ion аккумулятор или внешний блок питания
до 10 часов работы от аккумулятора

Комплектация УСД-60

электронный блок УСД-60 со встроенным Li-ion аккумулятором
предустановленное ПО - "Классический УЗ дефектоскоп"
блок питания сетевой 15В / 220В
защитный чехол с блендой и креплением на корпусе оператора
кабель Lemo00-Lemo00 1,5м
Преобразователь ультразвуковой (по выбору)
Кабель USB для связи с ПК
Программное обеспечение на CD-диске
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
Кейс для переноски

УСД-60 (комплект для TOFD метода)

Дополнительно к основному комплекту:

Сканер для TOFD метода
Преобразователь TF5CL6 (TOFD, 5 МГц, 6мм)
Кабель Lemo 00 - Microdot 6,0м
Призма TF06-60 для TOFD метода
Программное обеспечение на CD-диске, программный пакет анализа TOFD сканов

Технические характеристики

Развертка	мин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь) с шагом 0.01, 0.1, 1, 10, 100
Задержка	от -4 мкс до 1 000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)	до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Диапазон скоростей	1000 - 10 000 м/сс шагом 1, 10 и 100 м/с
Задержка в призме	0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование	25 ом / 50 ом/ 1 000 Ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса
Частота повторений ЗИ	от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
Усилитель	широкополосный: 0.5-20 МГц (-6 дБ)
Диапазон регулировки усиления	100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB	программируемая
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 20 точкам, регулируемая по высоте
Функция АРД	построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка	компенсированная, 0 - 80% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) Сравнение амплитуд по AWS D1.1
Дисплей	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал	480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память	200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	USB
Разъемы преобразователей	2 Lemo00
Аккумулятор	Li-ion 10.8В, 5000 mА/ч
Время работы	не менее 10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220В AC
Напряжение питания	15В / 2,5А DC
Диапазон рабочих температур	от -30 ⁰C до +55 ⁰C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,4 кг с аккумуляторами
