Ручной сканер для контроля труб Pascan 2

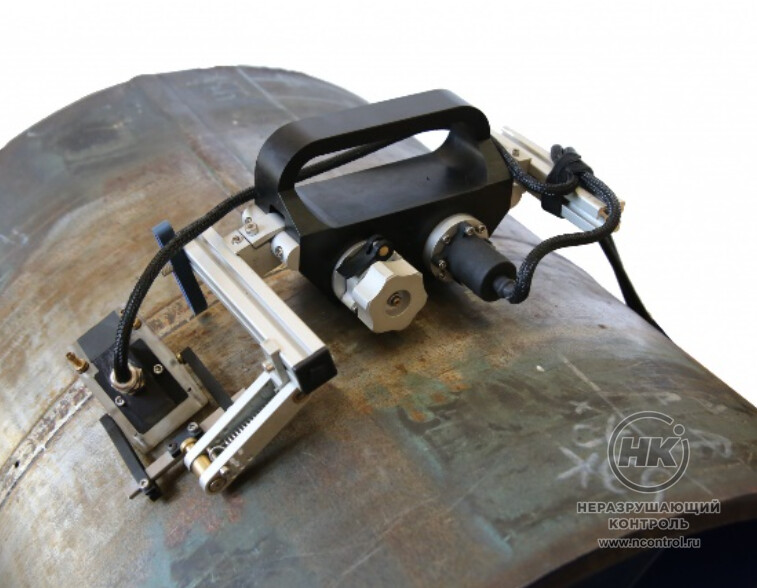

Ручной сканер для контроля труб Pascan 2 [фото №1]
Ручной сканер для контроля труб Pascan 2 [фото №1]
379 420 ₽
Добавить в корзину
Запросить КП
Доставка по России, за рубеж, самовывоз.
Оплата безналичными на расчётный счёт
Производитель:

Сканер Pascan 2 предназначен для ультразвукового контроля труб диаметром от 57 мм. Подходит для проведения двустороннего сканирования сварных швов.

Применяется для контроля стальных трубопроводов и резервуаров. Универсальная конструкция сканера подходит для разных задач: может переносить до двух пар ФР либо можно собрать сканер для контроля по методу TOFD.



от 57 мм
Диаметр трубы

Документы в PDF

Скачать карточку в формате PDF

Конструкция и принцип работы сканера

Корпус изготовлен из легкого, прочного пластика. Сканер оборудован винтом и стопором плавного хода. Вся конструкция передвигается на магнитных колесах и быстро регулируется под другой диаметр трубы.

Подвес

В основе конструкции — универсальный быстросъемный подвес. На его основе можно собрать:

  • сканер с одной или двумя фазированными решетками;
  • сканер для контроля по методу TOFD.

Магнитные колеса Ø 50мм

Несмотря на прочный контакт магнитных колес с поверхностью, позицию сканера легко изменить вручную. Чтобы снять Pascan 2 с объекта контроля, достаточно предварительно наклонить его набок.

Вместе с другими элементами конструкции магнитные колеса позволяют полностью контролировать процесс прохождения сканера через сварной шов.

Энкодер MS-1

В конструкции используется энкодер MS-1, или датчик угла поворота — бесконтактный, герметичный, взаимозаменяемый.

Ручное управление

Округлая ручка для плавного ручного передвижения изготовлена из металла, помогает плавно провести сканер через поперечный шов, а также через неровности на поверхности трубы. Поможет позиционировать Pascan 2 на трубе в начале работы, максимально снизит рывки, обеспечит запись без потери акустического контакта.

Комплектация

PASCAN2-ФР

  • Сканер PASCAN2
  • Универсальный бесконтактный энкодер MS-1
  • Подвеска под ФАР

PASCAN2-TOFD

  • Сканер PASCAN2
  • Универсальный бесконтактный энкодер MS-1
  • Подвеска под TOFD
