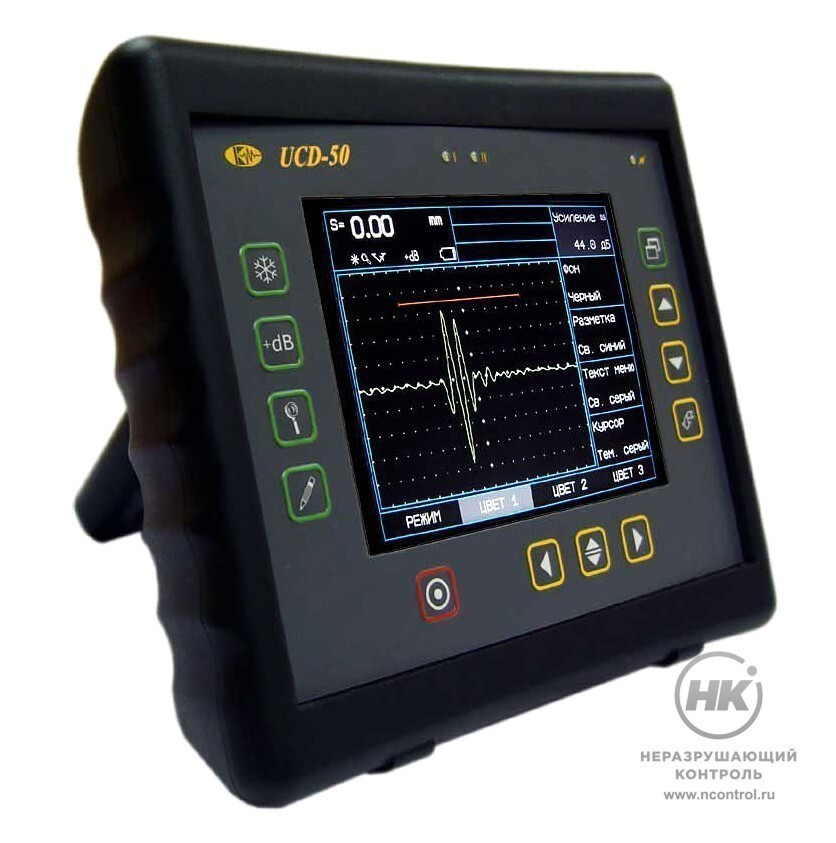

Ультразвуковой дефектоскоп УСД-50

Ультразвуковой дефектоскоп УСД-50 [фото №3]

Ультразвуковой дефектоскоп УСД-50 [фото №4]

Товар снят
с производства

В избранное

Сравнить

Ультразвуковой дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по документированию результатов контроля. Снят с производства. Замена — дефектоскоп УСД-50 IPS.

Универсальный ультразвуковой дефектоскоп с цветной TFT-матрицей 640х480 пикс. используется для неразрушающего экспертного контроля сварных соединений и основного металла. Мощный, лёгкий и портативный прибор выполнен в эргономичном ударопрочном корпусе из ABS-пластика. Режим огибающей максимума сигнала реализован на базе специального алгоритма дефектоскопа УД2В-П46.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

8–10 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Паспорт с методикой поверки

Особенности

режим огибающей для фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла;
функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль при прямом солнечном свете;
Б-скан для более удобной визуализации процесса ультразвукового контроля;
сохранение и вызов настроек из памяти прибора;

функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле;
одновременное отображении амплитуды сигнала, координат дефекта и номера луча;
сохранение и просмотр результатов УЗ контроля на экране дефектоскопа;
отображения ультразвуковых сигналов внедектированном виде.

Комплектация

электронный блок дефектоскопа УСД-50 совстроенным Li-ion аккумулятором;
преобразователь ультразвуковой П111-2,5-К12;
преобразователь ультразвуковой П121-2,5-40;
преобразователь ультразвуковой П111-5-К6;
преобразователь ультразвуковой П121-5-65;
кабель Lemo00-Lemo00 1,5м— 2 шт.;
блок питания сетевой 15 В / 220 В;

комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки);
защитный чехол с блендой и креплением накорпусе оператора;
программное обеспечение на CD-диске;
кабель USB для связи с ПК;
кейс для переноски.

Технические характеристики

Развёртка	мин.: 0 – 4 мкс макс.: 0 – 1000 мкс регулируемая с шагом 1 мкс
Задержка	от -0,5 до 996 мкс, с шагом от 0,02 мкс
Максимальная длина контролируемого материала	до 3000 мм (эхо-режим)
Диапазон скоростей	1000 – 9999 м/с
Задержка в призме	0 – 100 мкс, с шагом 0,01 мкс
Демпфирование	25 Ом / 50 Ом/ 1000 Ом
Входной импенданс	50 Ом / 600 Ом
Зондирующий импульс	радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1 – 10), с изменяемой длительностью от 50 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса	регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов
Частота повторений ЗИ	до 800 Гц (в зависимости от установленных параметров) / 40 Гц
Усилитель	широкополосный 0.4 – 15 МГц (-6 дБ)
Диапазон регулировки усиления	110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Дополнительная клавиша +dB	программируемая 0 – 40 дБ, с шагом 0,5 дБ
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 90 дБ, 12 дБ/мкс с построением кривой по 10 опорным точкам, введённым вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 10 точкам, регулируемая по высоте две дополнительных кривых АРК 0 – 12 дБ от базовой (с шагом 0,5 дБ)
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всём диапазоне развертки), B-скан
Отсечка	компенсированная, 0 – 90% высоты экрана
Зоны контроля	две независимых зоны, начало и ширина изменяются во всём диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
Дисплей	цветной высококонтрастный, TFT 640×480 точек, (130×100 мм), специальная функция для работы на ярком солнечном свете
А-сигнал	480×300 точек в стандартном режиме 640×480 точек в полноэкранном режиме
Память	100 настроек с А-сканом 500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс	USB
Разъёмы преобразователей	2 Lemo00
Аккумулятор	Li-ion 8 А/ч
Время работы	8-10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220 В AC
Напряжение питания	15 В / 2,5 А DC
Диапазон рабочих температур	от -30 до +55 °C
Размер (В×Ш×Д)	200×225×80 мм
Масса	1,38 кг с аккумуляторами
