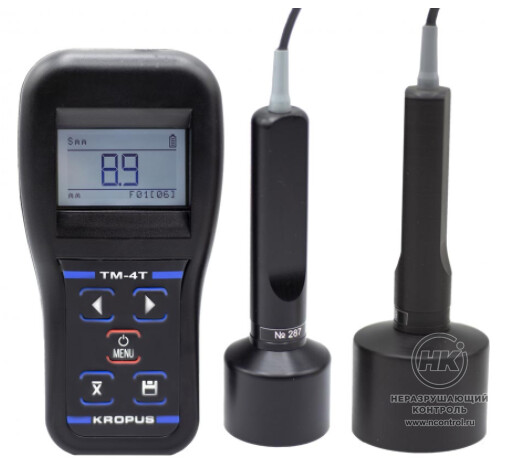

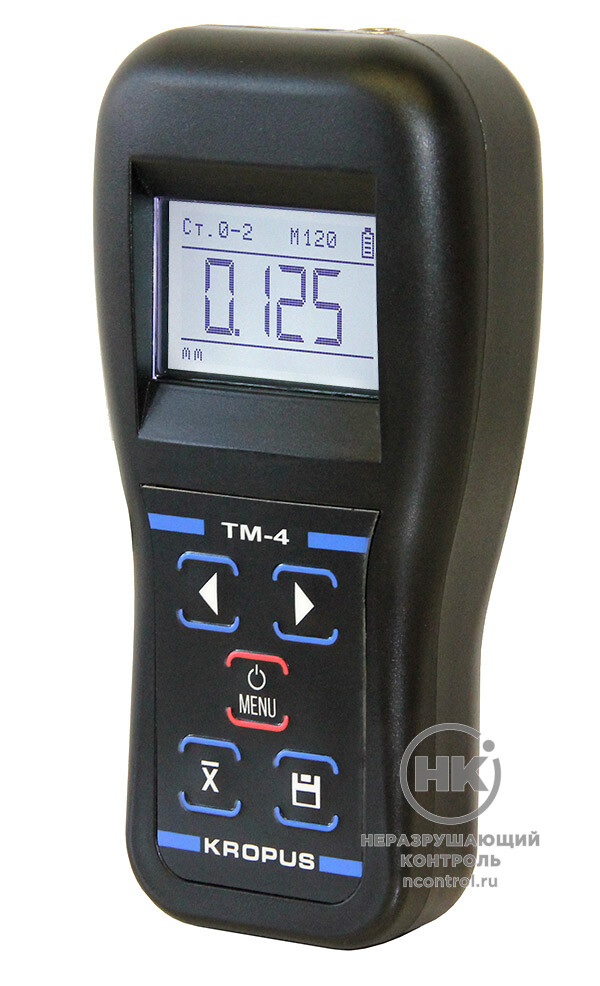

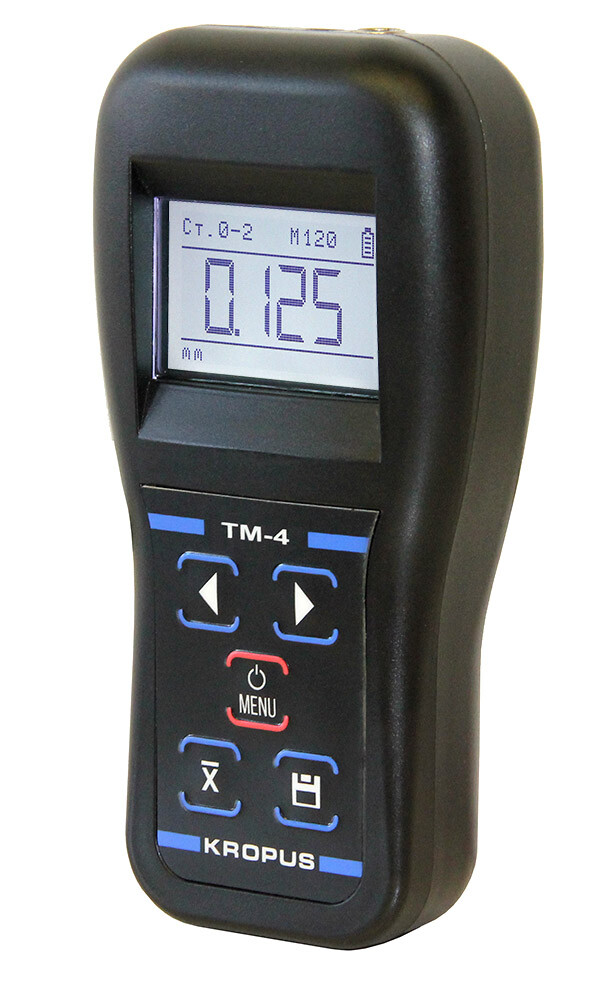

Вихретоковый толщиномер ТМ-4Т

ТМ-4Т — толщиномер для измерения толщины упрочняющих покрытий на токопроводящих основаниях. Диапазон измерений до 27 мм или до 60 мм в зависимости от модификации. Прибор работает в диапазоне рабочих температур от -10 до +50 °C.

ТМ-4Т подходит для контроля толщины битумных и прочих изоляционных покрытий. Время работы от 30 часов. Вихретоковый толщиномер ТМ-4Т зарегистрирован в Госреестре СИ РФ, Казахстана и Беларуси.

от 30  часов

Время работы

Процесс калибровки толщиномера

Сначала датчик нужно установить на основной металл объекта контроля без покрытия.

Прибор примет ЭДС, возникающую в обмотке магнитоиндукционного преобразователя при установке на основной металл, за нулевую точку.


После этого датчик устанавливается на покрытие известной толщины, в процессе чего значение толщины, измеряемой прибором, отстраивается и записывается с учетом истинной толщины покрытия. Таким образом создается градуировочная кривая.

Процесс установки датчика на покрытие известной толщины может повторяться от 2-х до 5 раз.

Принцип работы

Толщиномер ТМ-4Т измеряет вихретоковым методом толщину покрытия, сравнивая ее с известной ЭДС на материале без покрытия.

В памяти ТМ-4Т можно сохранить до 5000 результатов измерений и до 15 аппроксимационных шкал.


Общий принцип работы с интерфейсом толщиномера

С ПК с помощью программного обеспечения также можно записывать и программировать аппроксимационные шкалы.

ТМ-4Т можно перевести из режима измерения в сопутствующие режимы.

Это режим выборочного усреднения, в котором результаты измерений усредняются согласно пользовательским настройкам, и режим автоматической сигнализации брака (АСБ).В нем толщиномер сигнализирует об обнаружении толщины, отличной от заданной пользователем.

Подсветка экрана регулируется вручную. Питание толщиномера осуществляется от трех сменных батарей “АА”. Через полторы минуты бездействия толщиномер автоматически отключается.


Программное обеспечение

Для обработки на ПК результатов измерений толщиномеров ТМ-3 и ТМ-4 выпускается два вида программного обеспечения.

ScaleM

Программа для создания и записи аппроксимационных шкал в прибор и чтения шкал из прибора.

  • Построение аппроксимационной кривой методом наименьших квадратов или линейной аппроксимации
  • Количество исходных точек - до 100
  • Степень аппроксимационного полинома - до 9
  • Автоматическое разбиение аппроксимационной кривой на участки для программирования с заданным максимальным отклонением
  • Печать переводных таблиц с заданным шагом
  • Печать графиков
  • Непосредственное программирование шкалы в любой прибор из программы

Dlogger

Программа для считывания из прибора результатов измерения, их статистической обработки и вывода на печать.

  • Чтение результатов из прибора
  • Сохранение результатов в файле
  • Просмотр ранее сохраненных результатов
  • Поддержка файловой системы памяти результатов (УД2В-П40, УД2В-П45)
  • Возможность давать комментарии как ко всем результатам, так и к каждому файлу отдельно
  • Расчет статистических данных
  • Печать протокола измерений
  • Возможность переноса результатов с использованием "Буфера Обмена" в любую версию Windows.

Базовая комплектация

  • электронный блок ТМ-4Т с элементами питания
  • электронный блок ТМ-4Т с элементами питания
  • защитный чехол кабель PT3RS для связи с ПК
  • преобразователь М1027, 0,5-27мм на ферромаг. и нефером. основании (для модификации до 27 мм)
  • преобразователь М1060, 5-60мм на ферромаг. и неферромаг. основании (для модификации до 60 мм)
  • программное обеспечение на CD-диске



  • комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)
  • сумка для переноски

Дополнительная комплектация

  • образцы толщины КМТ-3
  • сетевой блок питания 5V / 220V 0,35А

Технические характеристики

Диапазон измеряемых толщин

до 27 мм или до 60 мм (в зависимости от модификации)
Дискретность показаний 1, 0.1, 0.01 задается при программировании шкалы
Шкалы 15 программируемых с клавиатуры или с ПК, до 10 опорных точек для линейной аппроксимации
Режим автоматической сигнализации брака (АСБ) есть
Режим непрерывного отображения результатов нет
Программное обеспечение Dlogger, ScaleМ
Связь с ПК есть
Питание 3 элемента АА или внешний блок питания
Время работы толщиномера не менее 30 часов
Автоотключение через 90 сек
Диапазон рабочих температур от -10 C до +50 C
Размер электронного блока толщиномера (В x Ш x Д) 170 мм x 85 мм x 30 мм
Масса толщиномера 380 г (с элементами питания)
