Ультразвуковой дефектоскоп УСД-60ФР-16/128

Купить

Задать вопрос о товаре

В избранное

Сравнить

Дефектоскоп на фазированных решетках – это современный и мощный инструмент неразрушающего контроля для дефектоскопии и толщинометрии. Он обладает значительными преимуществами по сравнению с традиционными ультразвуковыми дефектоскопами, работающими с одноэлементными преобразователями.

УСД-60ФР-16/128 оснащен программным пакетом для автоматизированного сбора данных и обработки изображений с разложением в трехмерном виде позволяет наглядно визуализировать контроль. Так же в приборе реализована функция обычного классического дефектоскопа.

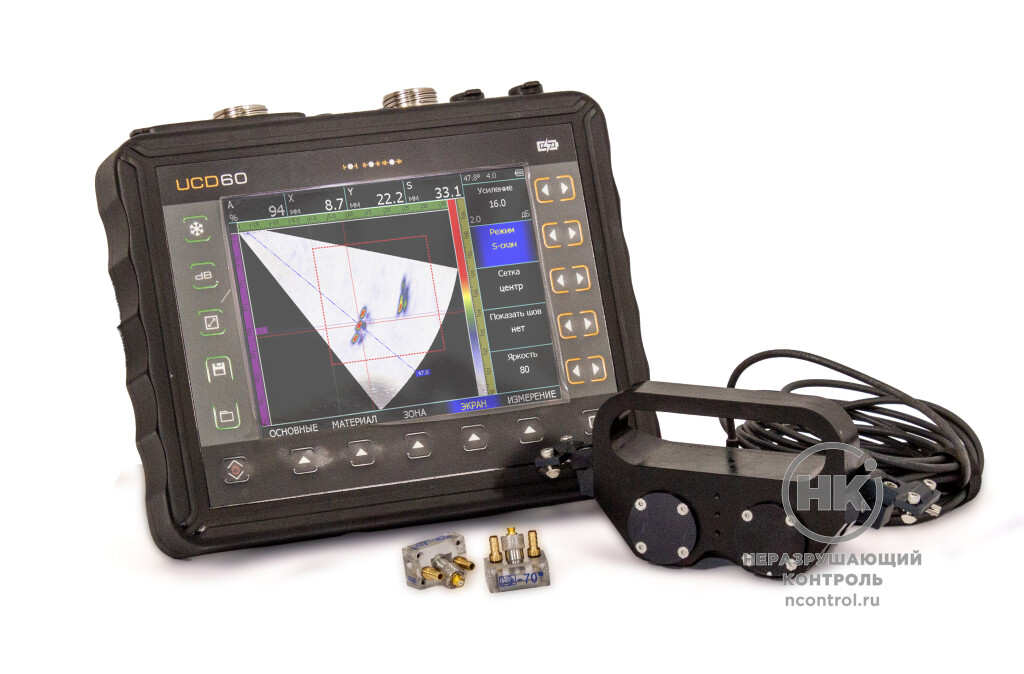

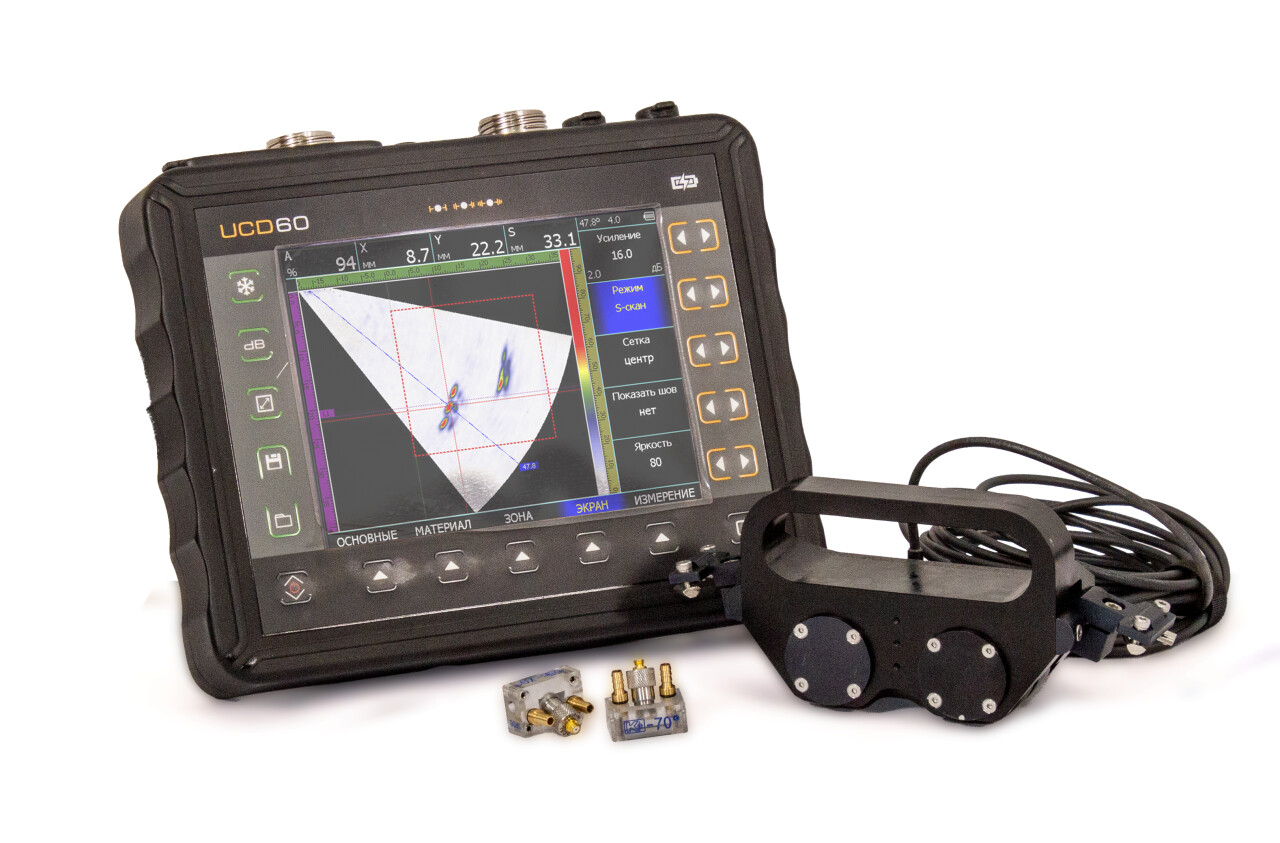

Прибор может работать одновременно с двумя 64-х канальными фазированными решетками и различными сканерами: роликовыми, сканерами ФАР+TOFD и др.
Одновременно также можно использовать до 2х каналов TOFD, что позволяет проводить контроль, соответствующий всем современным мировым стандартам. Так же в приборе реализована функция обычного классического дефектоскопа.

6-9 м/мин
Скорость двустороннего контроля

Документы в PDF

Скачать карточку в формате PDF

Описание типа СИ

Принцип работы

Новым этапом ультразвукового контроля стала технология фазированных решеток, основанная на последовательном возбуждении всех элементов преобразователя и генерировании ультразвуковых волн. Управляя временными задержками при возбуждении групп пьезоэлементов, многоканальный дефектоскоп тем самым реализует определённый закон фокусировки, который рассчитывается им автоматически в соответствии с настройками, введёнными оператором – дефектоскопистом ультразвукового контроля. Дефектоскопы на фазированной решетке, с помощью которых контроль осуществляется гораздо быстрее и проще за счет исключения необходимости продольно-поперечного сканирования, используются во многих отраслях.

Преимущества

Эффективный способ выявления дефектов. Технология фазированных решеток имеет функцию фокусировки поля преобразователя, что существенно повышает разрешающую способность и чувствительность, что, в свою очередь, заметно облегчает процесс визуализации реальных форм дефекта
Толщинометрия и коррозионный мониторинг. Использование С-сканов помогает записывать наглядные карты объекта контроля (карты дефектов), в том числе – по результатам коррозионного мониторинга. Визуальный образ поражённых коррозией участков резко контрастирует по цвету с изображением основного металла, не подвергнутого коррозионному разрушению
Возможность подключения DLA преобразователей (сдвоенная фазированная решетка, работающая по раздельной схеме). Повышение достоверности контроля нержавеющих сталей, аустенитных и коррозионно-стойкие сплавов, а также сварных соединений разнородных металлов
Возможность генерации преобразователем разных углов ввода сигнала, в отличие от классического ультразвукового датчика, который имеет один конкретный заданный не изменяющийся угол
Высокая скорость проведения ультразвукового контроля без потери информативности за счет замены продольно поперечного сканирования на продольное — только вдоль шва

Особенности

контроль сварных соединений с различной схемой разделки;
два разъема подключения датчиков ФР;
широкие возможности конструктора сварных соединений с визуализацией трассировки лучей распространения УЗ волны;
все необходимые функции в компактном и легком исполнении;
весь цикл производства на территории РФ;
скорость двустороннего контроля 6-9 метров в минуту;
работа в суровых климатических условиях.

Базовая комплектация

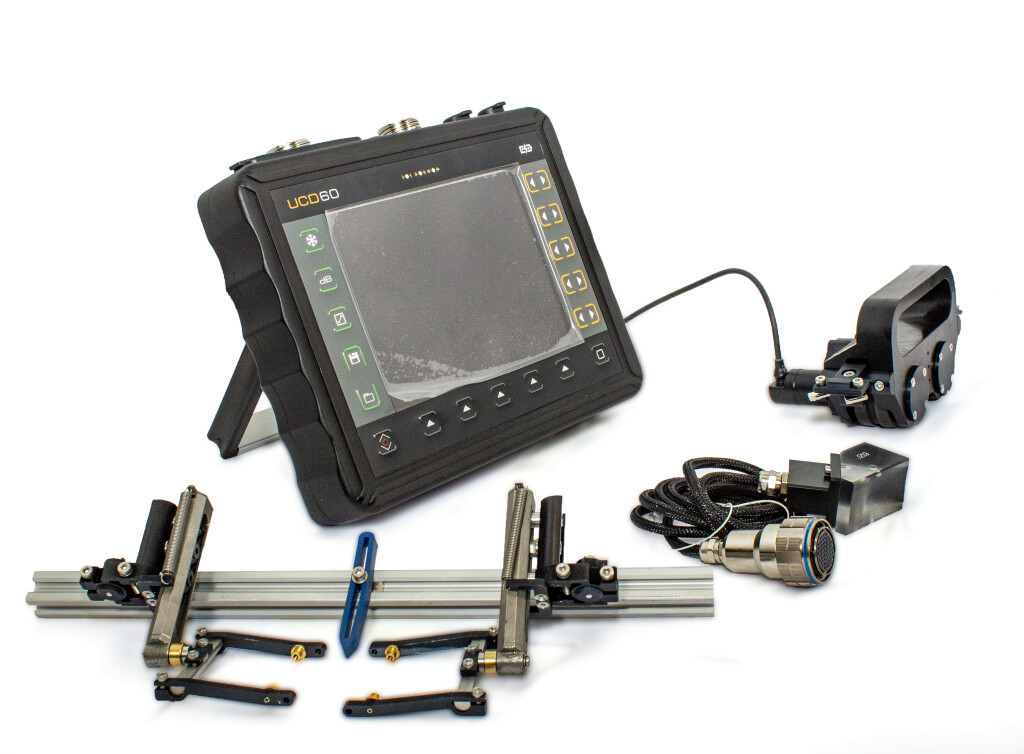

Электронный блок дефектоскопа
Зарядное устройство для электронного блока
Модуль памяти USB не менее 32 Гб
Защитный кейс для транспортировки
Руководство по эксплуатации на русском языке
Свидетельство о поверке
Программное обеспечение на внешнем носителе (CD или Flash-USB)

/7736/conversions/2ae487e54ac6c03b0de701d7829ad18d-big.jpg

Дополнительная комплектация

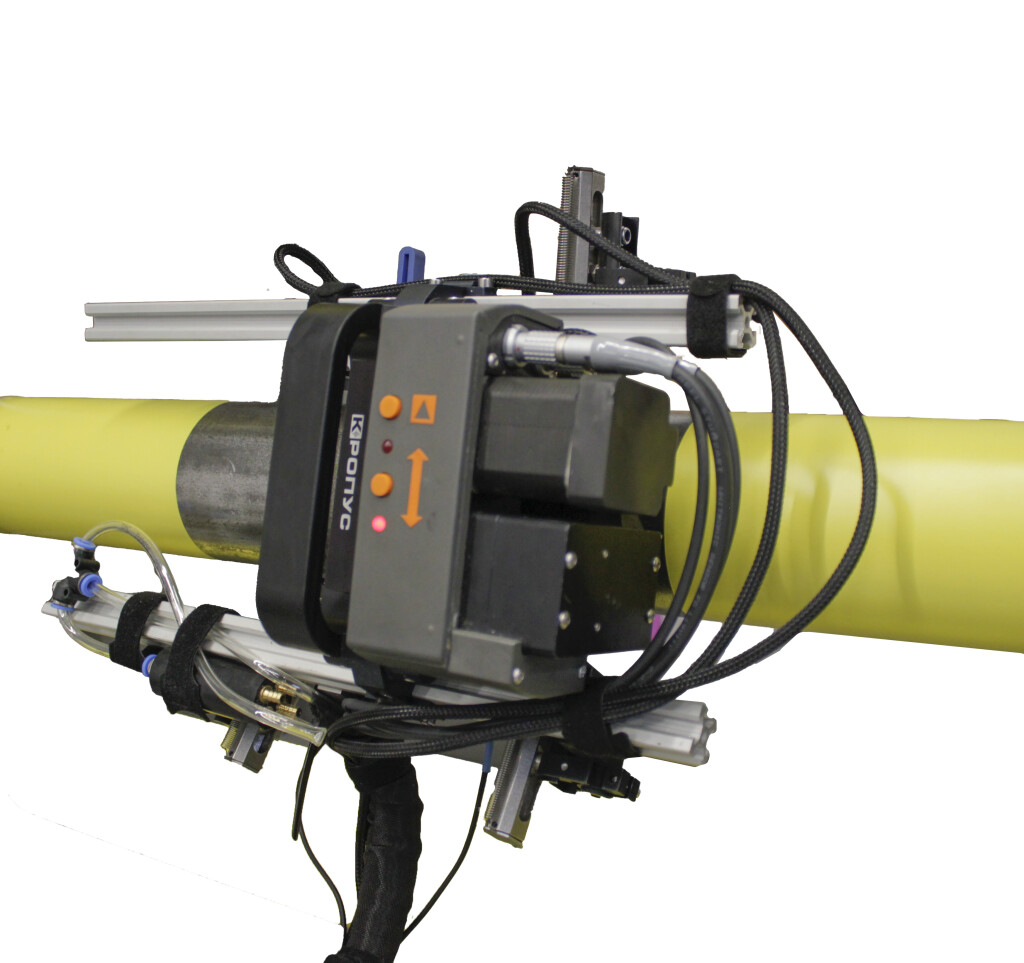

Auto Pascan предназначен для ультразвукового контроля труб диаметром от 89 мм. Подходит для сканирования как сварных соединений с односторонним, так и с двусторонним доступом. Позволяет контролировать швы с большим смещением кромок.

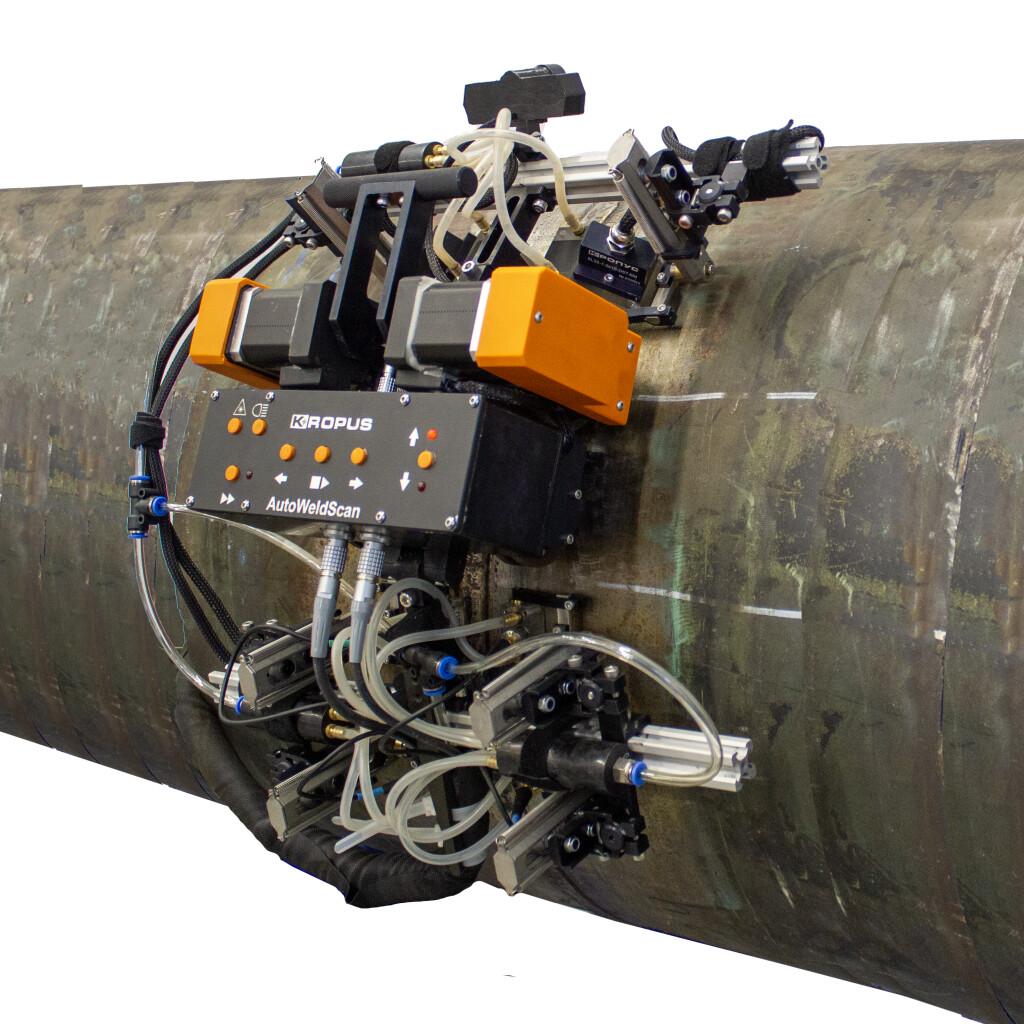

Двухмоторный сканер Auto Weldscan с плавающей подвеской предназначен для двухстороннего ультразвукового контроля сварных швов труб диаметром от 400 мм.

/7735/conversions/f0b43497f3730c7f5eaeef89e83219a6-big.jpg

/7737/conversions/177d0b2b47c7471ced2456bd4f2e0071-big.jpg

Технические характеристики

Общие характеристики

Хранение данных	Стандартная USB карта или скоростной Ethernet 10/100 Mbps
USB порты	2 USB + hub на 5 дополнительных портов
Размер файла данных	300 Мб
Стандартная скорость сканирования	6-9 м/мин
Длина записи скана	5000 измерений
Экран	800х600 точек, 8.5 дюймов, цветной TFT с функцией смены фона для контрастной работы на ярком солнечном свету
Аккумулятор	2 встроенных аккумулятора, с возможностью быстрой смены, до 12 часов автономной работы
Внешнее питание	блок питания 220 В AC
Диапазон рабочих температур	от -35 C до +50 C
Размер (В x Ш x Д)	280 мм x 245 мм x 100 мм
Масса	2,5 кг с аккумулятором

Фазированная решетка

Конфигурация генератора	16:128 (опционально 32:128)
Напряжение возбуждения	±75 В
Форма возбуждающего импульса	радиоимпульс
Синхронизация	По кодировщику положения или времени
Усиление	0-80 дБ с шагом 0,5 дБ
Диапазон рабочих частот	500кГц – 20 МГц
Частота дискретизации	100 МГц
Разрядность АЦП	10 бит
Разрядность данных	16 бит
Запись сигнала	Цифровая запись формы каждого сигнала
Максимальная длина А-скана	до 10 000
Частота следования импульсов	до 20 кГц
Количество законов фокусировки	до 1024
Выравнивание чувствительности	2D программируемая по углу, по глубине (ВРЧ диапазоном 60дБ, 32 точки с крутизной до 50дБ/мкс)
Типы фокусировки	по глубине, по пути, по расстоянию, авто
Дискретизация	1:1 / 1:128
Автоматическая калибровка скорости УЗК	есть
Конструктор геометрии сварного соединения	Встроенный помощник, отображение разделки шва на изображении скана
Использование сканеров	Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
Использование TOFD	Двухканальный TOFD с записью по датчику пути или по времени
Виды сканов	S-Скан, реальная геометрия сварного шва (В-скан), С-скан, вид сверху и сбоку
Виды сканирования	S-скан, L-скан, комбинированный LS-скан (compaund S-Scan)
Количество одновременных групп элементов	до 10-ти групп (до 4х на каждом канале ФР + 2 канала TOFD)
Курсоры	в декартовой системе, 2D, полярные
Измерение	Расстояние по лучу, координаты по глубине и положению (X,Y), максимум в 2D, эквивалентная площадь
Постобработка сканированного участка на ПК	анализ, 3D анализ в по объему изделия, масштабирование, выдача протокола
Разъемы	2 x Amphenol D38999

Каналы одноэлементного ПЭП

Количество каналов	2 независимых
Напряжение возбуждения	±200В
Дискретизация	100 МГц
Обработка	А-скан, Б-скан, TOFD
Усиление	0-110 дБ с шагом 0.1, 0.5, 1, 2 и 6 дБ
Диапазон рабочих частот	500 кГц – 20 МГц
Разъемы	4 x Lemo 000
