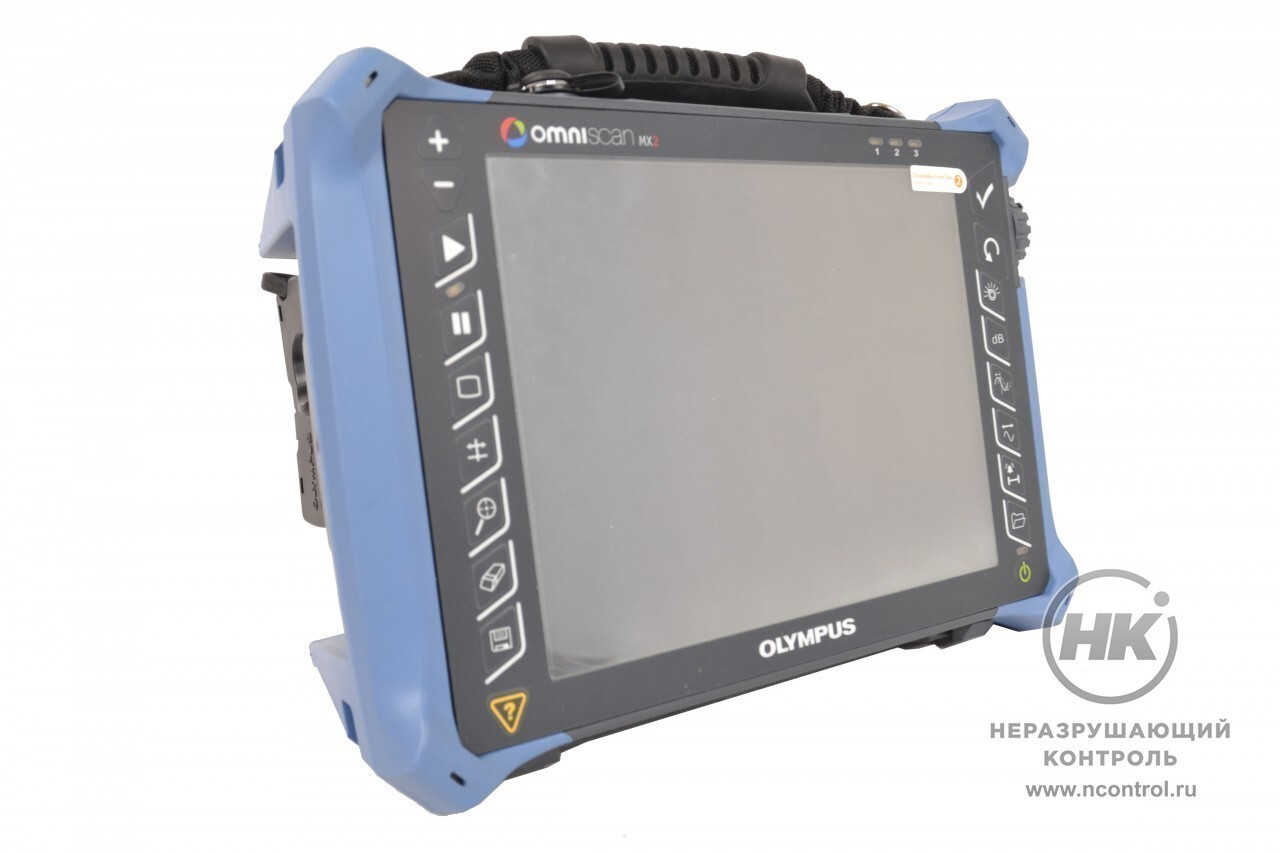

Ультразвуковой дефектоскоп OmniScan MX2

Ультразвуковой дефектоскоп OmniScan MX2 [фото №3]

Ультразвуковой дефектоскоп OmniScan MX2 [фото №4]

Ультразвуковой дефектоскоп OmniScan MX2 [фото №5]

Ультразвуковой дефектоскоп OmniScan MX2 [фото №6]

Ультразвуковой дефектоскоп OmniScan MX2 [фото №7]

Купить

Задать вопрос о товаре

Ультразвуковой дефектоскоп Omniscan MX2 с фазированной решёткой предназначен для ручного и автоматического контроля. Выводит данные в виде: А-, В-, С-сканов и секторной развёртки.

Работает с вихретоковыми и вихретоково-матричными датчиками. ФР-модуль поддерживает ТOFD.

IP54
Степень защиты корпуса

Документы в PDF

Скачать карточку в формате PDF

Руководство пользователя

Описание

NDT SetupBuilder

Программа NDT SetupBuilder позволяет создавать настройки контроля и отображает лучи и углы сканирования. Предоставляет множество функций для быстрой разработки стратегии контроля с возможностью дальнейшего импортирования в OmniScan MX2.

Необходимые настройки можно задать напрямую на сенсорном экране прибора OmniScan MX2 или с помощью новых программ NDT SetupBuilder и OmniPC. Это позволит использовать прибор только для калибровки и сбора данных.

Калибровка

Мастер калибровки помогает пользователю выполнить пошаговую калибровку скорости, задержки в призме, чувствительности, кодировщика и значений ВРЧ, DAC, AWS. После этого автоматически производится калибровка TOFD PCS и выпрямление боковой волны.

Сбор данных

OmniScan MX2 обеспечивает быструю и удобную настройку параметров контроля при ручном, линейном, растровом и спиральном сканировании. Процесс сбора данных отображается в реальном времени и дает возможность перезаписи данных, которые могут быть сохранены в виде полных А-сканов, S-сканов и/или C-сканов на заменяемой в горячем режиме SD-карте или устройстве USB 2.0.

Создание отчётов

OmniScan MX2 и OmniPC могут использоваться для состав-ления отчётов с таблицами показаний, содержащими до 8 значений параметров: амплитуда, положение и размер дефектов... Отчёт может содержать дополнительные показания и комментарии в зависимости от ситуации и может быть сохранен в формате HTML.

Функция RayTracing позволяет отображать показания в профиле сварного шва. Изображения высокого качества впоследствии могут быть включены в отчеты со всеми соответствующими параметрами контроля.

Питание

OmniScan MX2 может питается от литиево-ионного аккумулятора и от адаптера постоянного тока. В прибор можно вставить два литиево-ионных аккумулятора, однако устройство может работать и при наличии только одного аккумулятора.

Если установлены два аккумулятора, прибор по умолчанию использует аккумулятор с более высоким уровнем заряда. Если уровень заряда одинаков, аппарат питается одновременно от двух аккумуляторов. Это позволяет увеличить ресурс аккумуляторов примерно на 10% в сравнении с последовательным использованием аккумуляторов.

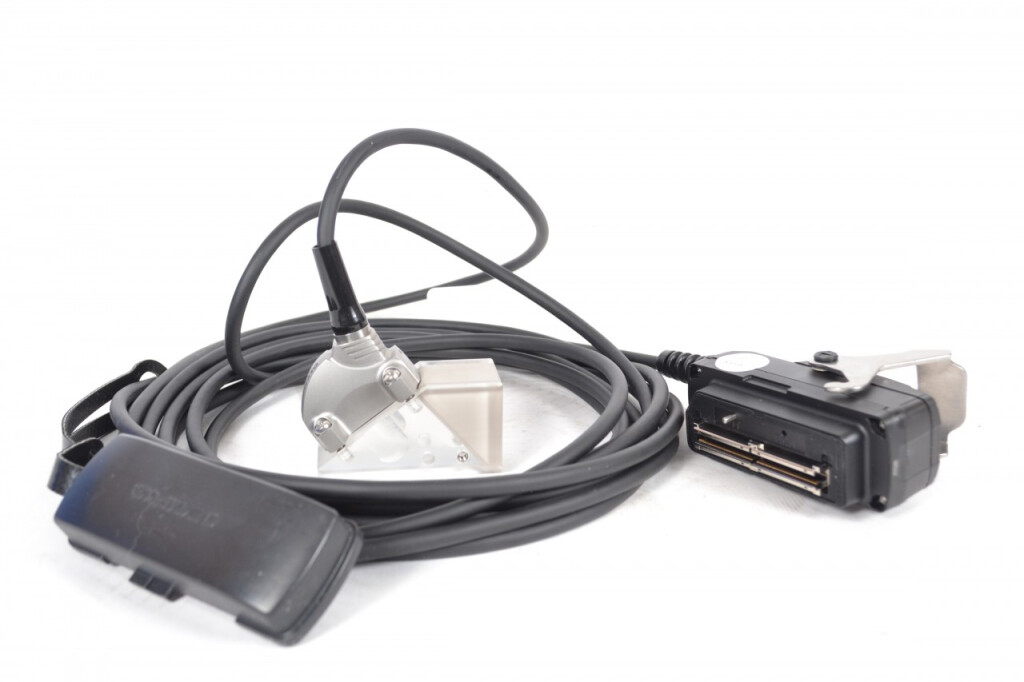

/8907/conversions/e20c1c9985c1dda2de225bf560431e61-big.jpg

Особенности

маркеры данных, опорные маркеры и маркеры измерения для определения размеров дефектов;
предустановленные схемы для быстрого и удобного определения длины, глубины и высоты дефектов;
большой выбор призм и датчиков;
интерактивный анализ и автоматическое обновление области просмотра при изменении позиции строба в автономном режиме.

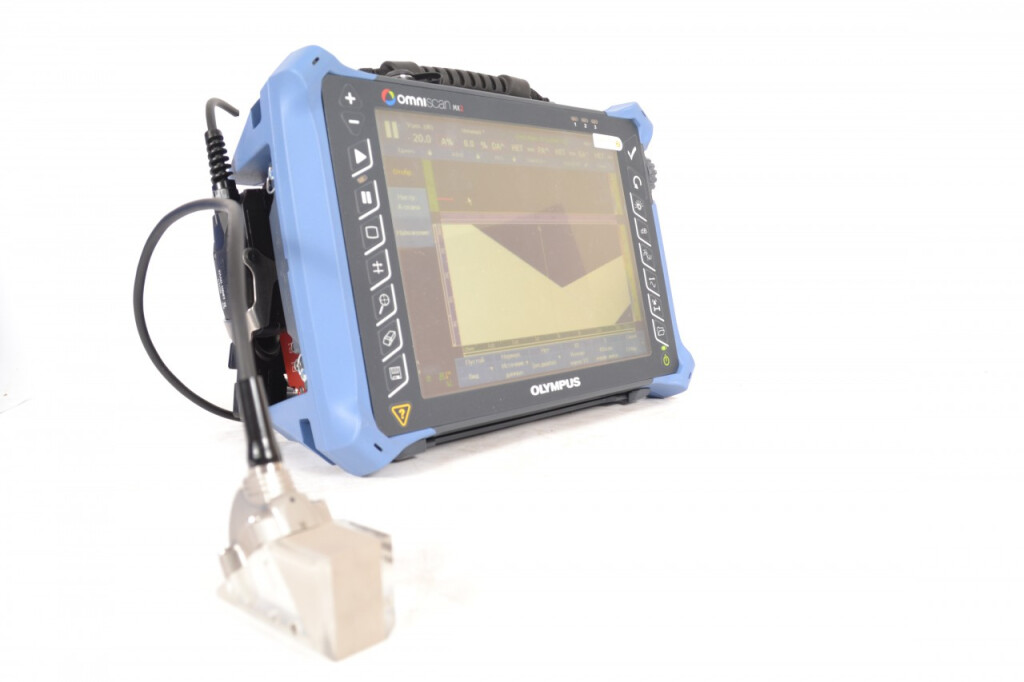

/8906/conversions/0fac780f5afd031dc9d432dd30483460-big.jpg

Технические характеристики

Корпус
Разъем	325 мм х 235 мм х 130 мм(12,8 дюйма х 9,3 дюйма х 5,1 дюйма)
Масса	3,2 кг (7 фунтов) [без модуля и с одним аккумулятором]5 кг (11 фунтов) [с модулем и одним аккумулятором]
Условия эксплуатации
Диапазон рабочих температур	От 0°С до 45°С
Температура хранения	От -20°С до 60°С (с установленными аккумуляторами)От -20°С до 60°С (без установленных аккумуляторов)
Относительная влажность	Макс. 85% при температуре 40°С, без образования конденсата
Высота над уровнем моря	До 2 000 м
Использование на открытом воздухе	Только с аккумуляторами
Степень загрязнения	2
Аккумуляторы
Модель аккумулятора	OMNI-A-BATT (U8760010)
Тип аккумулятора	Литиево-ионные аккумуляторы типа Smart
Количество аккумуляторов	1 или 2
Температура хранения аккумулятора	От -20°С до 60°С 1 месяцаОт -20°С до 45°С 3 месяцев
Время зарядки аккумуляторов	<3,5 часа с использованием внутреннего или дополнительного внешнего зарядного устройства
Время работы от аккумуляторов	Минимум 6 часов при использовании двух аккумуляторов; минимум 3 часа при использовании одного аккумулятора в нормальных условиях эксплуатации
Размер	119 мм х 60 мм х 32 мм ±1 мм(4,69 дюйма х 2,36 дюйма х 1,26 дюйма, ±0,04 дюйма
Внешний источник питания постоянного тока
Напряжение питания от постоянного тока	От 15 В пост. Тока до 18 В пост тока (мин. 50Вт)
Разъем	Круглый штекер, диаметр 2,5 мм, положительный контакт в центре
Рекомендуемая модель	OMNI-A-AC (U8767093)
Экран
Размер экрана (по диагонали)	264 мм (10,4 дюйма)
Разрешение	800 х 600 пикселей
Количество цветов	16 миллионов
Тип	TFT ЖК
Угол обзора	По горизонтали: от -80 до ~80°По вертикали: от -60 до ~80°
Хранение данных
Запоминающие устройства	Карта SDHC, большинство стандартных запоминающих устройств USB или дополнительный модуль Ethernet
Максимальный размер файла данных	300 МБ
Порты ввода/вывода
USB-порты	2 USB-порта, соответствующих стандарту USB 2.0; OTG* (мобильный) USB-порт, высокоскоростной USB-порт (HS)
	1 USB-порт, соответствующий стандарту USB 1.1; высокоскоростной USB-порт (FS)
	Высокоскоростной USB-порт (HS) и мобильный USB-порт ЩЕП (в режиме хоста) могут работать на высокой скорости, на полной скорости или на низкой скорости
	USB-порт FS может работать на полной скорости или на низкой скорости
	Теоретически возможная скорость:HS: 480 Мбит/сFS: 12 Мбит/сLS: 1,5 Мбит/с
Видеовыход	Видеовыход (SVGA)
Ethernet	10/100 Мбит/с (мегабит в секунду)
Линии ввода/вывода
Кодировщик	Интерфейсы кодировщика по 2-осям (сигналы в квадратуре или синхроимпульсы/направление)
Цифровой вход	4 цифровых входа ТТЛ, 5В
Цифровой выход	4 цифровых выхода ТТЛ. 5В, 15 мА максимум на один выход
Дистанционная связь	Дистанционная связь RS232; 2 порта последовательной связи, 3-проводной RS-232
Выключатель устройства сбора данных	Дистанционная активация модуля сбора данных ТТЛ, 5В
Линия вывода питания	5В номинальное напряжение, 500 мА максимальный ток, используется совместно для питания выхода последовательной связи и выхода подключения сканера (с защитой от короткого замыкания)
Аварийная сигнализация	3 ТТЛ, 5 В, максимум 15мА
Аналоговый выход	2 аналоговых выхода (разрешение 12-бит), номинальное напряжение ±5 В при 10кΩ10мА максимум на один выход
Вход синхроимпульсов	5В, вход синхроимпульсов ТТЛ
Аварийная сигнализация
Количество зон аварийной сигнализации	3
Условия	Любая логическая комбинация стробов
Аналоговые выходы	2
