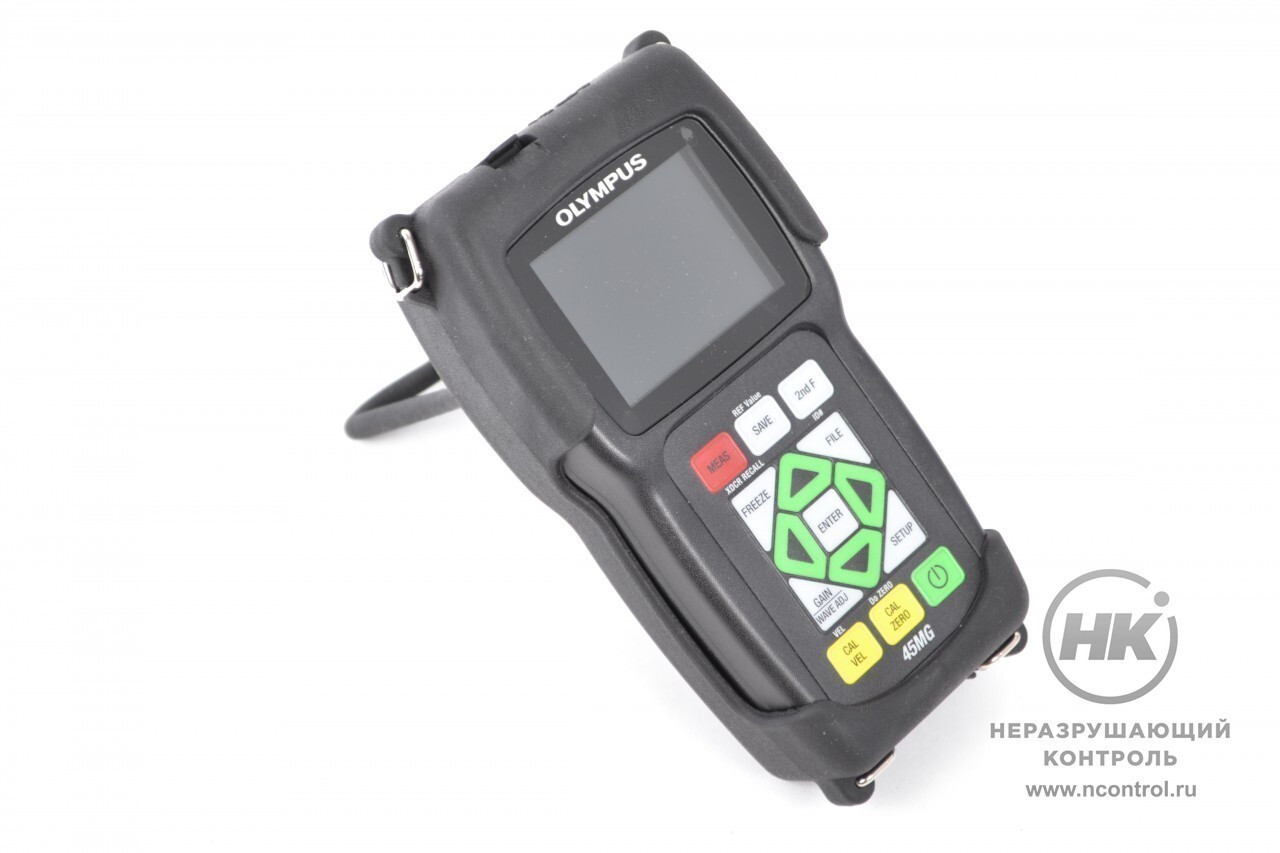

Ультразвуковой толщиномер 45MG

Купить

Ультразвуковой толщиномер 45MG измеряет толщины пластмассовых, керамических, стеклянных, композитных и металлических деталей. Выявляет коррозионные и эрозионные повреждения. Диапазон контролируемых толщин — от 0,080 до 635 мм. Работает с двух- и одноэлементными преобразователями Olympus.

45MG оснащён двумя режимами сигнализации, дифференциальным режимом и коэффициентом уточнения. Позволяет проводить настройку усиления: стандартное, высокое и низкое.Также можно вести калибровку в условиях дублирующегося эхо-сигнала.



IP67
Степень защиты корпуса

Документы в PDF

Устройство

Толщиномер может вести контроль при температуре до 500 °C. Функция компенсации нуля прибора 45MG обеспечивает точность измерений на горячих поверхностях. Функция компенсирует изменения температуры в линии задержки датчика за счёт теплового дрейфа.

В ультразвуковом толщиномере 45MG, с помощью кода, можно активировать 5 дополнительных программных опций.

Режим «Эхо-эхо»

В режиме «Эхо-эхо» прибор отображает толщину металла и толщину покрытия. Данные выводятся на основании введённых значений скорости ультразвука в металле и в покрытии. Эта функция устраняет необходимость удаления краски или покрытия с поверхности детали.

Регистратор данных

Буквенно-цифровой регистратор данных записывает до 475 000 значений толщины или 20 000 А-сканов. Регистратор позволяет собирать и передавать значения измерений толщины и А-сканы. Включает интерфейсную программу GageView, работающую в ОС Windows.

Дополнительное ПО для одноэлементных датчиков

Обеспечивает точность измерений толщины многих материалов, включая металлы, пластмассу, композитные материалы, стекло и керамику. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 2,25 МГц до 30 МГц.

Повышенное проникновение для одноэлементных датчиков

Позволяет измерять толщины толстых изделий или изделий, выполненных из материалов с высокой степенью затухания ультразвука, таких как стекловолокно или литой металл. Совместим с одноэлементными преобразователями Microscan с диапазоном частоты от 0,5 МГц до 30 МГц. Опция включает в себя дополнительную опцию поддержки одноэлементных датчиков.

Изображение A-скан с возможностью настройки формы сигнала

Дополнительный режим A-скан в реальном времени позволяет оператору просматривать форму ультразвукового сигнала на экране прибора. Можно контролировать показания измерений толщины и вручную изменять параметры настройки усиления или бланкирования. Опция включает ручную настройку усиления, расширенное бланкирование, бланкирование первого эхо-сигнала, диапазон и задержку.

Функция В-скана в 45MG представляет результаты контроля в виде поперечного сечения объекта контроля. Функция полезна для прослеживания изменения значений толщины в процессе перемещения датчика. B-скан активируется при контакте преобразователя с поверхностью материала.

Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны. Регистратор данных 45MG способен сохранять до 10 000 значений толщины в одном B-скане.

Комплектация

  • ультразвуковой толщиномер;
  • щёлочные батареи АА;
  • 2-ступенчатый тест-блок и контактная жидкость;
  • руководство пользователя на CD-диске;
  • USB-кабель.

Технические характеристики

Режим измерения с использованием раздельно-совмещённого датчикаВременной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала
Измерения Эхо-эхо (опция)Время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия
Измерения THRU-COAT (опция)Измерение реальной толщины металлических изделий и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM, D7906-RM и D7908)
Режимы измерения с использованием одноэлементного датчика (опция)Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков) Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков)
Диапазон толщиныОт 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации (Полный диапазон требует дополнительного ПО для одноэлементных датчиков)
Диапазон скорости в материале0,508 мм/мкс 18,699 мм/мкс
Дискретность (регулируемая)Низкая: 0,1 мм Стандартная: 0,01 мм ПО для одноэлементных датчиков: 0,001 мм
Диапазон частот датчикаСтандартный: от 2,25 до 30 МГц (-3 дБ) {Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ)
Диапазон рабочей температурыОт -10 °C до 50 °C
КлавиатураГерметизированная тактильная клавиатура с цветной кодировкой и подачей звуковых сигналов
КорпусУдаропрочный водостойкий корпус с герметизированными разъёмами. Отвечает требованиям IP67.
Размеры (Ш x В x Г)Габаритные: 91,1 мм х 162 мм х 41,1 мм
Вес430.9 g
Электропитание3 батареи АА/USB-порт для зарядки
Срок службы батареи:3 щелочные батареи AA: от 20 до 21 часов 3 батареи AA NiMH: от 22 до 23 часов 3 литий-ионные батареи АА: от 35 до 36 часов
СтандартыКонструкция отвечает требованиям EN15317
Цветной трансфлективный QVGA дисплейЖидкокристаллический дисплей размером 54,61 x 41,15 мм
ДетектированиеПолноволновое, РЧ, полуволновое положительное или отрицательное (опция изображения А-скан)
USB2.0 клиент
Карта памятиМаксимальная емкость: съёмная карта памяти MicroSD на 2 ГБ
Регистратор данных45MG идентифицирует, сохраняет, вызывает, стирает и передает данные измерений толщины, изображения сигналов и конфигурацию прибора через порт USB или с помощью карты MicroSD.
Ёмкость475 000 значений измерений толщины или 20 000 изображений А-скана со значениями измерений толщины
Имена файлов, идентификационные номера и комментарииИмена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода
Структура файловШесть стандартных или пользовательских файловых структур для конкретных приложений
ОтчётыВстроенные функции построения отчетов со статистическими данными и Мин/Макс значениям
