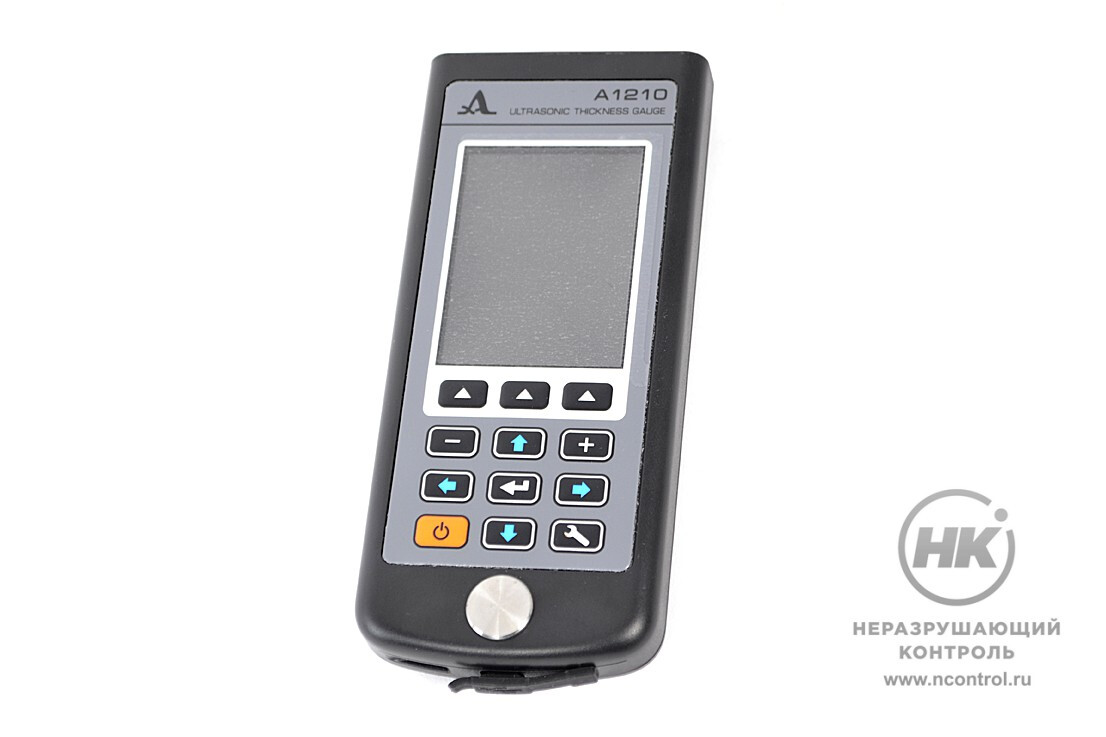

Ультразвуковой толщиномер А1210

А1210 — портативный ультразвуковой толщиномер с функцией вывода сигнала в виде А-Скана. Предназначается для толщинометрии изделий с плоской стенкой, а также стенок труб и резервуаров, в том числе, сквозь изоляционное покрытие. Позволяет исследовать объекты из стали, алюминия, пластмассы и материалов с высоким затуханием ультразвука. Поддерживает работу с совмещёнными и раздельно-совмещёнными ПЭП. Измеряет толщину в диапазоне от 0,7 до 300 мм по стали.

Ультразвуковой толщиномер А1210 отличается от предыдущих моделей линейки наличием функции графического изображения А-Скана полученного сигнала. Этот режим расширяет области применения прибора, например, возможностью измерения толщины металла сквозь различные типы защитных изоляционных покрытий. При этом исключается риск появления ложных показаний, что значительно повышает достоверность контроля.

Толщиномер А1210 может использоваться для поиска посторонних включений, расслоений и скрытых дефектов в материале деталей, конструкций и технологических объектов в процессе их изготовления или эксплуатации. Прибор оснащён системой автоматической адаптации к степени кривизны и шероховатости контролируемой поверхности. Данная разработка запатентована в РФ.

В режиме А-СКАН есть возможность поворота изображения на 90° вправо или влево

Работа с преобразователями

В базовый комплект ультразвукового толщиномера А1210 включено два преобразователя: S3567 2.5A0D10CL и D1771 4.0A0D12CL. Типом преобразователя обуславливается выбор кабеля для подключения ПЭП — в комплекте с прибором идут двойной и одинарный кабели с разъёмами LEMO 00. Следует соблюдать маркировку: разъём для красного хвостовика кабеля обозначен красной точкой.

Первым этапом эксплуатации толщиномера является тестирование ПЭП, для этого на дисплее выводится предупреждающее сообщение. В противном случае невозможно перейти далее к режимам измерения. Если при включении к электронному блоку присоединён тот же преобразователь, что использовался в последний сеанс работы, то прибор будет сразу готов к работе.

А-СКАН
Присутствует функция вывода сигнала

S3567 2.5A0D10CL

Совмещённый преобразователь для измерения толщин от 0,8 до 300 мм по стали. Работает при температурах от -20 до +50 °С.

  • Толщинометрия литейного чугуна, пластмассы, и прочих материалов с высокой степенью затухания ультразвуковых волн.
  • Экспресс-диагностика изделий на предмет посторонних включений и расслоений.
  • Контроль объектов с толстой стенкой.
  • Определение толщины металла сквозь лакокрасочное покрытие.
  • Сканирование контролируемой поверхности благодаря износоустойчивому протектору ПЭП.

D2763 10.0А0D6CL

Раздельно-совмещённый преобразователь для измерения толщин от 0,7 до 300 мм по стали. Работает при температурах от -30 до +50 °С.

  • Толщинометрия изделий с разными типами поверхностей: от плоской и полированной до криволинейной корродированной.
  • Быстрота и удобство контроля, благодаря отсутствию дополнительных подстроек в процессе измерений.
  • Определение толщины металла сквозь изоляционные покрытия из пластика, полиэтилена, синтетических полимеров и подобных материалов в режиме А-СКАН.

Стандартные режимы работы А1210

  1. НОРМА

    Этот режим измерения используется в случае, когда для полученных показаний толщины требуется установить верхнюю и нижнюю границы. Диапазон допустимых значений отображается на дисплее в виде наглядной процентной шкалы.

    При включенной звуковой индикации в меню АСД смена показаний сопровождается короткими звуковыми сигналами. Цвет показаний зависит от выбранного условия срабатывания АСД: внутри или снаружи.

    Клавиша «Ввод» используется для сохранения результата измерения.

    Дисплей А1210 в режиме НОРМА
  2. ПАМЯТЬ
    Дисплей А1210 в режиме ПАМЯТЬ

    В этом режиме измерения в нижней части экрана отображается структура ранее сохранённых показаний. Первый столбец содержит номера групп, второй — номера ячеек, и третий — сохранённые результаты измерений. Активная область списков выделяется цветом.

    Память толщиномера позволяет хранить до 100 групп, по 500 ячеек в каждой. Нужную для сохранения группу можно выбрать перед началом процесса измерений. Любые сохранённые показания можно перезаписывать.

  3. НАСТРОЙКА
    В меню настроек происходят выбор режима измерения, регулировка различных параметров, осуществляются тест ПЭП и калибровка скорости на образце, а также передача информации на компьютер. Для входа в режим используется правая нижняя клавиша на электронном блоке А1210 с изображением гаечного ключа. Все выбранные настройки сохраняются при выключении толщиномера, а также при полностью разряженном аккумуляторе.

Автоматическое вычисление скорости ультразвука с помощью А1210 на образце из стали толщиной 59 мм

В настройках можно выбрать единицы измерения и дискретность отображения результата, отрегулировать яркость экрана, управлять звуковой и вибрационной индикацией, установить параметры срабатывания АСД, посмотреть объём используемой памяти для хранения результатов измерений и при необходимости провести её очистку.

В окне настроек можно посмотреть базу доступных к подключению преобразователей и базу исследуемых материалов. При выборе нового ПЭП процессы тестирования и адаптации запускаются автоматически. База материалов содержит список наиболее распространённых разновидностей с указанием скорости прохождения в них ультразвука. Этот перечень доступен для пользовательского редактирования и может хранить информацию о 64 материалах.

Режим А-СКАН

На дисплее толщиномера А1210 наряду с числовыми значениями отображается график полученного сигнала в виде А-Скана. Измерение толщины происходит с учётом анализа формы изображения полученного эхо-сигнала и выбранных в настройках параметров. Режим позволяет исключить неточности в измерениях, возникающие из-за неоднородности материала контролируемого изделия.

Вид дисплея А1210 в режиме А-СКАН и доступные к выбору способы измерения

С помощью пиктограмм управления доступно изменение длины строба, его вертикальное и горизонтальное перемещение, изменение длины развёртки и прокрутка изображения, изменение значения усиления сигнала. Нажатие клавиши «Ввод» позволяет сохранить А-Скан вместе с результатом измерения. Такие показания имеют специальную отметку, просматривать их можно в режиме ПАМЯТЬ.

Дополнительные пункты меню, их параметры и функции в настройках
для режима А-СКАН

Начало развёртки  от 0 до 150 мм Установка начала развёртки
Конец развёртки от 5 до 300 мм Установка конца развёртки
Строб: от от 0 до 150 мм Установка нижней границы строба
Строб: до от 1 до 300 мм Установка верхней границы строба
Усиление от 0 до 80 дБ Установка усиления
Вид А-Скана Заливка / Контур Выбор вида отображения сигнала
в режиме А-СКАН
Ориентация Авто / ГорЛев. / Верт / Гор.Пр. Выбор ориентации изображения А-Скана на дисплее

Соответствие стандартам

Толщиномер А1210 имеет документацию о внесении в Государственные реестры средств измерений России, Белоруссии и Казахстана. На основании Заключения ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 приборы А1207, А1208, А1209, А1210 фирмы «АКС» включены в реестр средств НК для контроля качества сварных соединений в разделе устройств для ручной ультразвуковой толщинометрии.

Особенности

  • отображение результатов измерения в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала;
  • возможность измерения через пластиковые, полиэтиленовые, лакокрасочные покрытия;
    сканирование объекта контроля износостойкими преобразователями;
  • поддерживает работу с совмещёнными и раздельно-совмещёнными ПЭП;
  • автоматическое определение скорости ультразвука на объекте известной толщины;
  • энергонезависимая память на 50 000 измерений;
  • сохранение результатов в памяти прибора во всех режимах измерений;
  • звуковая, цветовая и виброиндикация;
    специализированный защитный чехол для электронного блока с возможностью крепления на руку;
  • большой, информативный, цветной TFT-дисплей;
  • встроенный литиевый аккумулятор с защитой от перезаряда, переразряда, превышения по току и по температуре;
  • время непрерывной работы 9 часов;
  • автоматическое выключение через 10 минут бездействия;
  • программное обеспечение для приёма данных из прибора и сохранения их на компьютере;
  • передача данных на ПК через USB-кабель.

Комплектация

  • электронный блок ультразвукового толщиномера со встроенным аккумулятором;
  • совмещённый преобразователь S3567 2.5A0D10CL;
  • раздельно-совмещённый преобразователь D1771 4.0A0D12CL;
  • кабели LEMO-LEMO: одинарный 1,2 м и двойной 1,2 м;



  • гель УЗ, от -30 до +100 °С, 100 г;

  • сетевой адаптер 220 В – USB;

  • кабель USB A – Micro B;

  • компакт-диск с документацией и ПО;

  • руководство по эксплуатации;

  • методика поверки;

  • паспорт;

  • чехол;

  • жёсткий кейс.



Технические характеристики

Диапазоны измеряемых толщин по стали:
-преобразователем D2763 10.0A0D6CL 0,7 – 30,0 мм
-преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
Пределы допускаемой абсолютной погрешности, где Х — измеряемая толщина в мм:
- при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
-при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более ± 0,1
Дискретность индикации измерений:
- в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
- в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
Номинальное напряжение питания, В 3,7
Диапазон настроек скоpости yльтpазвyка от 500 до 19999 м/с
Режимы работы НОРМА, ПАМЯТЬ, НАСТРОЙКА, А-СКАН
Встроенная память

50 000 измерений (100 групп, по 500 ячеек в каждой группе)

Тип дисплея антибликовый, цветной TFT
Питание встроенный литиевый аккумулятор
Номинальное значение напряжения аккумулятора 3,7 В
Время непрерывной работы 9 ч
Способы заряда аккумулятора с помощью зарядного устройства от сети
переменного тока или от ПК через USB-разъём
Возможность работы с прибором во время зарядки
аккумулятора
есть, но время зарядки аккумулятора в этом случае
увеличивается в 2-3 раза
Время полной зарядки аккумулятора 4-5 часов, допускается многократная подзарядка
Условия эксплуатации:
диапазон рабочих температур  от -20 до +50 °С
относительная влажность воздуха  до 95 % при +35 °С
Условия хранения 1 по ГОСТ 15150-69
Средняя наработка на отказ  18 000 часов
Средний срок службы 5 лет
Габаритные размеры  161 × 70 × 24 мм
Масса 210 г
