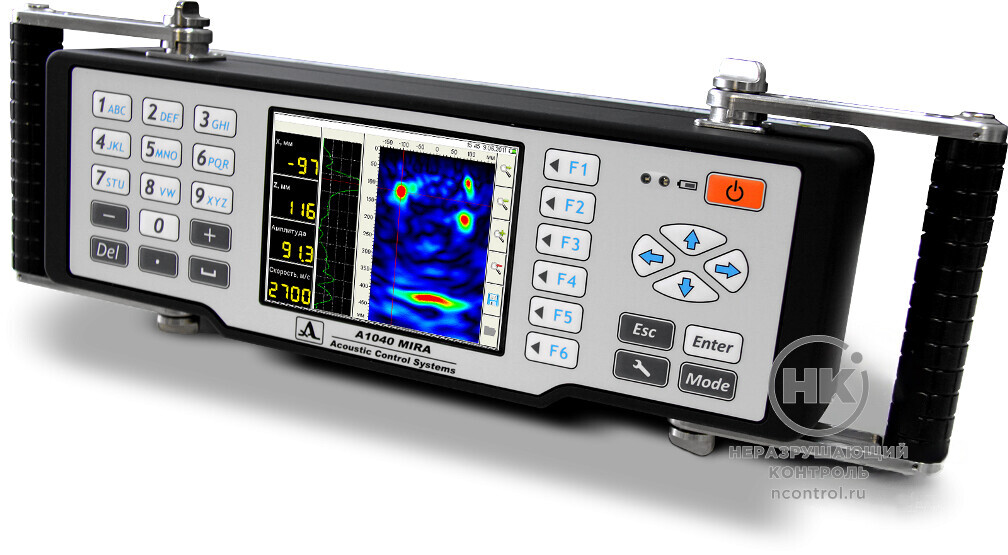

Низкочастотный ультразвуковой томограф А1040 MIRA

Низкочастотный ультразвуковой томограф А1040 MIRA [фото №3]

Низкочастотный ультразвуковой томограф А1040 MIRA [фото №4]

Низкочастотный ультразвуковой томограф А1040 MIRA [фото №5]

Низкочастотный ультразвуковой томограф А1040 MIRA [фото №6]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня, толщиной до 2,5 метров. Выявляет инородные включения, полости, непроливы, расслоения и трещины. Измеряет толщины объектов контроля. Реконструкция томограммы занимает 3 секунды.

Томограф не требует подготовки поверхности к контролю. Автоматически измеряет скорость распространения ультразвуковой волны в объекте контроля. Составляет трёхмерное представление внутреннего строения объекта контроля и B-, C-, D-томограммы любого сечения объекта. Адаптирует антенное устройство к неровностям поверхности конструкции.

600 мм
Максимальная измеряемая толщина в бетоне

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Декларация о соответствии ЕАС

Свидетельство СИ РФ

Сертификат СИ Белоруссии

Сертификат СИ Казахстана

Буклет

Режимы работы

A1040 MIRA работает в двух режимах:

1. Режим «ОБЗОР»
Предназначен для просмотра внутренней структуры конструкции. На экране отображается В-томограмма на глубину до 2 метров. В режиме возможно: автоматическое определение скорости распространения ультразвуковой волны, измерение координат и уровней образов в томограмме, измерение толщины конструкции и просмотр А-Сканов.

2. Режим «КАРТА»
Предназначен для формирования массива данных в форме набора В-томограмм объекта контроля при сканировании антенной решеткой вдоль ранее размеченных линий с постоянным шагом. Из накопленного 3-х мерного массива данных можно выводить на экран любое изображение В-типа.

Антенная решётка

Измерительный блок содержит матричную антенную решетку из 48 низкочастотных широкополосных преобразователей поперечных волн. ПЭП, с керамическими износостойкими наконечниками, не требуют контактной жидкости. Каждый преобразователь оснащён пружинным подвесом. Это позволяет проводить контроль по неровным поверхностям. Номинальная рабочая частота решетки: 50 кГц.

Программное обеспечение

Прибор поставляется в комплекте с программным обеспечением для расширенной обработки данных на компьютере. ПО считывает данные из прибора и представляет их в виде томограмм и в 3-х мерном объёмном виде. Это облегчает понимание конфигурации внутренней структуры бетонного объекта контроля.

Особенности

А1040 MIRA используется при ручном контроле, и в составе автоматизированных установок;
автономная работа с данными без внешнего компьютера;

для каждого отражателя можно определить координаты его залегания в объекте контроля.

Комплектация

томограф;
ноутбук;
сетевой адаптер с кабелем;
компакт-диск с ПО;
документация;
кабель USB A-Micro B;
жесткий кейс.

Технические характеристики

Габаритные размеры	380 ×130 ×140 мм
Вес (с аккумулятором)	4.2 кг
Тип дисплея	цветной TFT LCD
Количество точек экрана	640×480
Диагональ экрана	14.4 мм, (5.7”)
Число каналов	12
Число преобразователей	48
Номинальная частота преобразователя	50 кГц
Ширина полосы пропускания по уровню -6 дБ в режиме излучение-прием	25-80 кГц
Рабочий тип ультразвуковых волн	поперечные
Источник питания	литиевый аккумулятор
Время непрерывной работы от аккумулятора	12 часов
Рабочий диапазон напряжения	9.3 – 12.6 В
Рабочий диапазон тока	0.5 – 0.7 А
Диапазон рабочих температур	-10 … +50 ⁰C
Приёмник
Рабочий диапазон частот	15 – 180 кГц
Эксплуатационные качества
Гарантированные минимальные и максимальные измеряемые толщины в бетоне	50 – 600 мм
Максимальная глубина обзора в бетоне, в природном камне	2 500 мм
Максимальная глубина обзора в железобетоне	800 мм
Минимальный размер обнаруживаемого отражателя	сфера диаметром 30 мм на глубине 400 мм в бетоне М400
Диапазон устанавливаемых скоростей ультразвука	1 000 – 4 000 м/с
Тип разъема	Micro-USB
