Прямые совмещённые ПЭП П111

Прямые совмещённые ПЭП П111 [фото №1] Прямые совмещённые ПЭП П111 [фото №2] Прямые совмещённые ПЭП П111 [фото №3] Прямые совмещённые ПЭП П111 [фото №4] Прямые совмещённые ПЭП П111 [фото №5] Прямые совмещённые ПЭП П111 [фото №6]

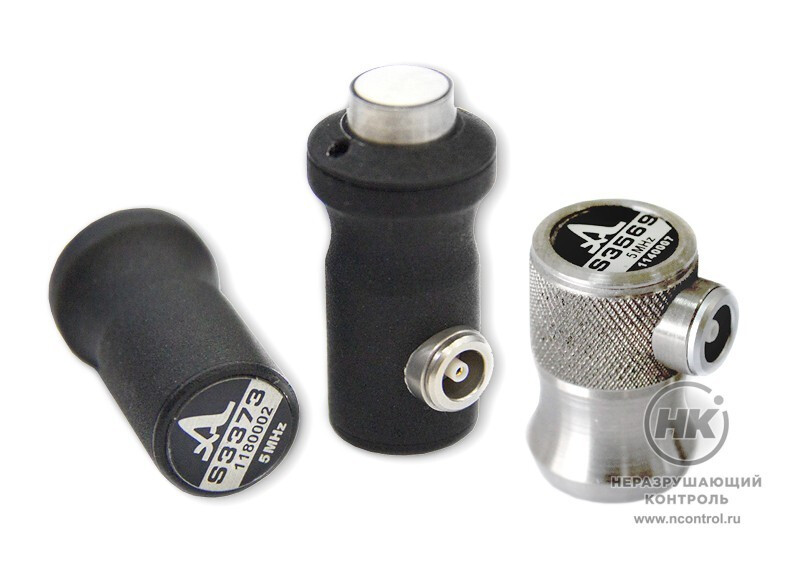

Прямые совмещённые ПЭП П111 [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Прямые совмещённые преобразователи используются для дефектоскопии и толщинометрии изделий продольными волнами. Содержат один пьезоэлемент, который работает как в режиме излучения, так и в режиме приёма. Имеют одну зону контакта с контролируемым объектом.

Документы в PDF

Скачать карточку в формате PDF
Паспорт преобразователя S3567 2.5A0D10CL
Паспорт преобразователя S3568 2.5A0D10CL
Паспорт преобразователя S3569 5.0A0D10CL

ПреобразовательS3373 5.0A0D5CL

Одноэлементный преобразователь с жидкостным типом контакта, работающий на продольных волнах. Может использоваться как в совмещённом режиме, так ивраздельном в паре с другим преобразователем. Имеет фиксированную диаграмму направленности.Используется с приборами: А1211 Mini, А1212 MASTER, А1214 EXPERT, A1550 IntroVisor.

  • обозначение по ГОСТу: П111-4,0-5;
  • тип разъёма: LEMO серии 00.250;
  • применяется в толщинометрии
    идефектоскопии.

S3373 5.0A0D5CL

Преобразователь S3567 2.5A0D10CL

Одноэлементный преобразователь с жидкостным типом контакта, работающий на продольных волнах. Может использоваться как в совмещённом режиме, так ивраздельном в паре с другим преобразователем. Имеет фиксированную диаграмму направленности.Используется с приборами: А1208, А1209, А1210.

  • обозначение по ГОСТу:П111-2,5-10;
  • тип разъёма:LEMO серии 00.250;
  • применяется в толщинометрии.

S3567 2.5A0D10CL

Преобразователь S3568 2.5A0D10CL

Одноэлементный преобразователь с жидкостным типом контакта, работающий на продольных волнах. Может использоваться как в совмещённом режиме, так ивраздельном в паре с другим преобразователем. Имеет фиксированную диаграмму направленности.Используется с приборами: А1212 MASTER, А1214 EXPERT.

  • обозначение по ГОСТу: П111-2,5-10;
  • тип разъёма:LEMO серии 00.250;
  • применяется в дефектоскопии.

S3568 2.5A0D10CL

Преобразователь S3569 5.0A0D10CL

Одноэлементный преобразователь с жидкостным типом контакта, работающий на продольных волнах. Может использоваться как в совмещённом режиме, так ивраздельном в паре с другим преобразователем. Имеет фиксированную диаграмму направленности.Используется с приборами:А1208, А1209, А1210,А1211,А1212 MASTER, А1214 EXPERT,A1550 IntroVisor.

  • обозначение по ГОСТу: П111-5,0-10;
  • тип разъёма:LEMO серии 00.250;
  • применяется в толщинометрии
    идефектоскопии.

S3569 5.0A0D10CL

Преобразователь S3469 1.8A0D18CL

Одноэлементный преобразователь с жидкостным типом контакта, работающий на продольных волнах. Может использоваться как в совмещённом режиме, так ивраздельном в паре с другим преобразователем. Имеет фиксированную диаграмму направленности.Используется с приборами: А1212 MASTER, А1214 EXPERT.

  • обозначение по ГОСТу: П111-1,8-18;
  • тип разъёма:LEMO серии 00.250;
  • применяется в дефектоскопии.

S3469 1.8A0D18CL

Преобразователь S3466 1.25A0D18CL

Одноэлементный преобразователь с жидкостным типом контакта, работающий на продольных волнах. Может использоваться как в совмещённом режиме, так ивраздельном в паре с другим преобразователем. Имеет фиксированную диаграмму направленности.Используется с приборами: А1212 MASTER, А1214 EXPERT.

  • обозначение по ГОСТу: П111-1,25-18;
  • тип разъёма:LEMO серии 00.250;
  • применяется в дефектоскопии.

S3466 1.25A0D18CL

Технические характеристики

Наименование преобразователяЧастотаРазмер пьезоэлементаГабаритыМасса
S3373 5.0A0D5CL5,0 МГцØ5 мм37×18×18 мм15 г
S3567 2.5A0D10CL2,5 МГцØ 10 мм24×16×18,5 мм17 г
S3568 2.5A0D10CL2,5 МГцØ 10 мм24×16×18,5 мм17 г
S3569 5.0A0D10CL5,0 МГцØ 10 мм24×16×18,5 мм17 г
S3469 1.8A0D18CL1,8 МГцØ 18 мм24×27×23 мм40 г
S3466 1.25A0D18CL1,25 МГцØ 18 мм24×27×23 мм40 г
