Ультразвуковой дефектоскоп АКР1224

Товар снят
с производства

В избранное

Сравнить

Ультразвуковой дефектоскоп АКР1224 предназначен для поиска дефектов в рельсах типов Р75, Р65, Р50 во всех частях их поперечного сечения и для измерения расстояний до дефектов от места установки поискового устройства дефектоскопа на рельс. Снят с производства. Замена — дефектоскоп А1212 MASTER.

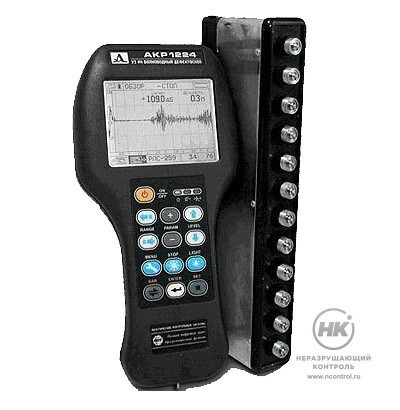

Дефектоскоп состоит из электронного блока с дисплеем, отображающим результаты контроля, и антенной решетки, которую оператор устанавливает на рельс в выбранном месте. Прибор может использоваться для дефектоскопии протяжённых изделий (труб, прутков, полос и т.д.) волноводным методом.

Контроль ведется без применения контактной жидкости, что стало возможным благодаря конструкции преобразователей. Антенная решетка состоит из 12 элементов: низкочастотных преобразователей с сухим точечным контактом.

Интерфейс и выбор настроек прибора доступен даже неопытному пользователю. Алгоритм измерений построен пошаговым выбором запрограммированных настроек. После включения оператору нужно выбрать в меню тип рельса (Р50, Р65, Р75), выбрать место установки антенной решетки (головка рельса, шейка, подошва, перо подошвы), провести калибровку на бездефектном участке рельса и прибор готов к работе.

30 метров
Максимальная дальность просмотра

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Особенности

прибор позволяет контролировать до 30 м рельса при однократной установке решетки;
полностью энергонезависимый прибор для эксплуатации в полевых условиях;

продолжительная автономная работа антенной решетки без замены батареи: 1 год.

Комплектация

электронный блок низкочастотного волноводного дефектоскопа;
антенная решетка M2402 для волноводного контроля;
кабель LEMO-LEMO двойной 1,8 м;
кабель связи по USB;

ADM 2 Lite (AKR edition) — программа для переноса данных из АКР1224 в ПК;
зарядное устройство с контроллером питания;
сетевой адаптер с кабелем;
чехол и мягкий кейс.

Технические характеристики

Максимальная дальность просмотра	30 м
Пределы допускаемой основной погрешности измерения дальности Х в диапазоне дальностей 1÷3 м, не более	±(0,02·Х+0,01) м
Дискретность отсчета дальности в окне дальнего обзора	0,1 м
Неконтролируемая (мертвая) зона, не более	1 м
Минимальная величина дефекта, обнаруживаемого на дальности в 3 м в головке, шейке или подошве свободно лежащего рельса, не более	10% площади поперечного сечения
Диапазон регулировки порога обнаружения сигналов от вероятных дефектов (эквивалентной чувствительности)	0÷30 дБ, с шагом 0,5
Диапазон регулировки скорости возрастания эквивалентной чувствительности с дальностью (крутизны характеристики временной регулировки чувствительности (ВРЧ)	0÷6 дБ/м, с шагом 0,1
Диапазон регулировки отсечки детектированного сигнала, отображаемого на экране	0÷50% от верт. шкалы, с шагом 1
Длительность процесса работы дефектоскопа от старта зондирования до получения картины сигналов на экране, не более	10 сек
Номинальное напряжение встроенного в антенное устройство источника питания	3 В
Срок службы источника питания антенного устройства, не менее	300 суток
Номинальное напряжение встроенного в электронный блок источника питания	7,2 В
Продолжительность непрерывной работы дефектоскопа, не менее	8 часов
Габаритные размеры электронного блока	245 х 120 х 140 мм
Масса электронного блока с элементами питания	650 г
Габаритные размеры антенного устройства	260 х 93 х 37 мм
Масса антенного устройства	900 г
