Сканер-дефектоскоп А2075 SoNet

Сканер-дефектоскоп А2075 SoNet [фото №3]

Сканер-дефектоскоп А2075 SoNet [фото №4]

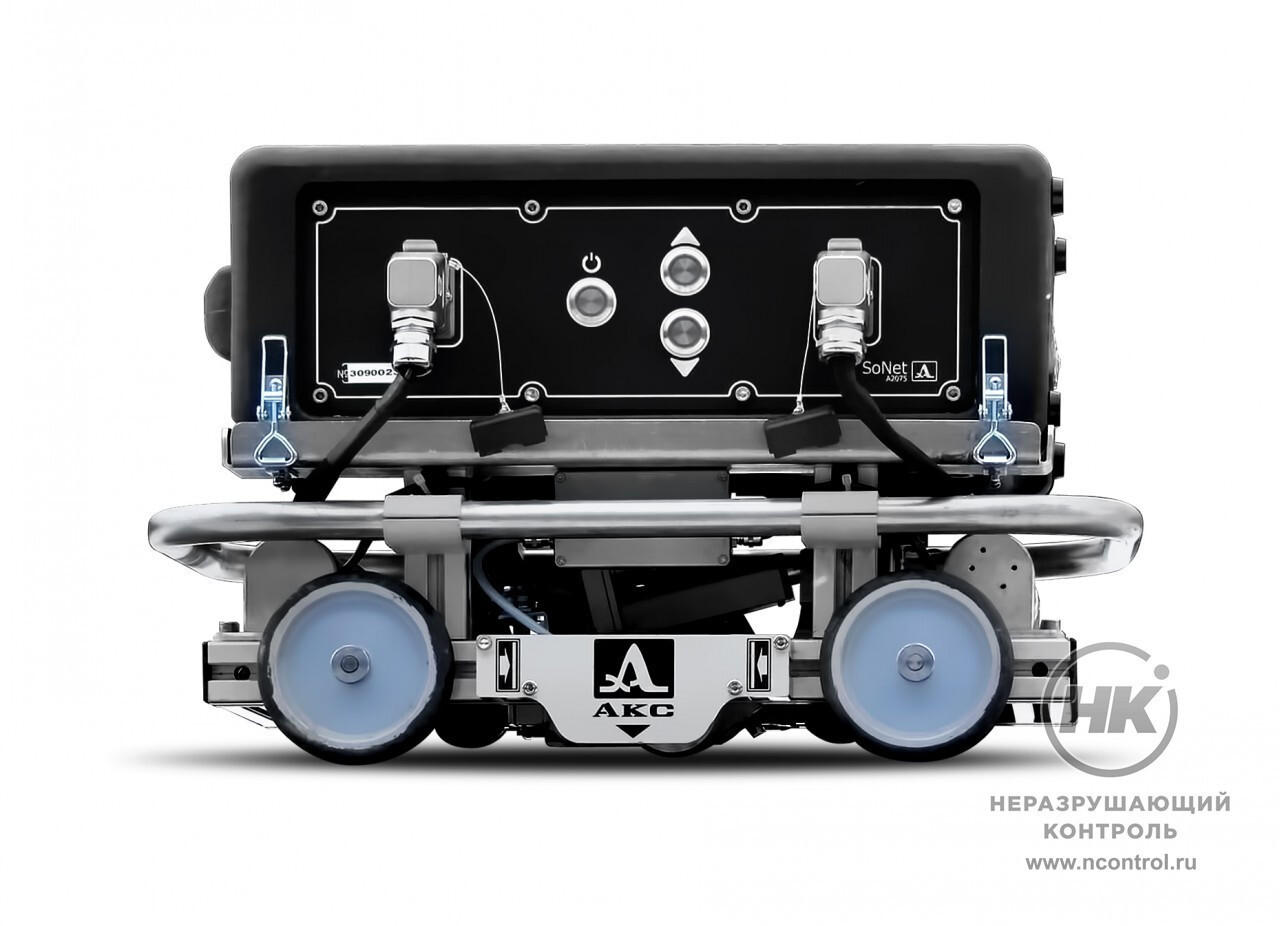

Ультразвуковой бесконтактный сканер-дефектоскоп А2075 SoNet предназначен для решения задачи автоматизированного поиска дефектов в стенках металлических труб диаметром от 720 мм до 1420 мм с толщиной стенки от 6 мм. Производительность сканирования составляет до 7 м/мин. Время подготовки сканера к работе — 3 минуты.

А2075 SoNet выявляет в основном металле трубы стресс-коррозионные и коррозионные дефекты. Выявляет дефекты проката листов с указанием их количества, условных размеров и координат. Ведёт непрерывное документирование результатов контроля в виде сканограммы трубы.

Сканер работает на трубе после предварительной очистки газопровода от старой изоляции согласно ВСН 51-1-97 («Правила производства работ при капитальном ремонте магистральных газопроводов») и обеспечивает 100% повторяемость результатов. Обеспечивает более высокий процент выявляемости дефектов типа КРН и расслоений по сравнению с результатами ВТД.

8 часов
Время непрерывной
работы

Комплектация

персональный компьютер;
зарядное устройство для ПК с кабелем;
блок приемопередатчика;
зарядное устройство блока аккумуляторов БПП с кабелем;
транспортная платформа;
блок ЭМАП;
транспортная упаковка для сканирующего устройств;
транспортная упаковка для БПП, ПК и ЗИП;

чехол для ПК;
паспорт;
руководство по эксплуатации;
методика проведения ультразвукового контроля;
тестовый образец для A2075 SoNet;
компакт-диск с ПО;
документация.

Принадлежности

аккумуляторный блок питания БПП;
аккумулятор для ПК;
индуктор ЭМАП.

Технические характеристики

Установленная скорость ультразвука	3 020 м/с
Рабочая частота	0,5 МГц
Диапазон перестройки калиброванного усилителя	0 - 40 дБ
Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов по окружности трубы, мм, не более	±100
Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов в направлении оси трубы, мм, не более	±20
Максимальная чувствительность приемника, мкВ, не менее	20
Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ, не более	±1
Источники питания	Аккумуляторные блоки
Номинальное значение напряжения аккумуляторных блоков, В	12
Время непрерывной работы от аккумуляторных блоков при нормальных климатических условиях, ч, не менее	8
Габаритные размеры, мм	407х655х407
Масса, кг, не более	42
Средняя наработка на отказ	30 000 ч
Средний срок службы, лет, не менее	4
Условия эксплуатации:
- температура воздуха, ⁰C	от -40 до +50 °С
- относительная влажность воздуха при температуре плюс 35 ⁰С, %, не выше	95
