Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan

Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan [фото №1] Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan [фото №2] Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan [фото №3]

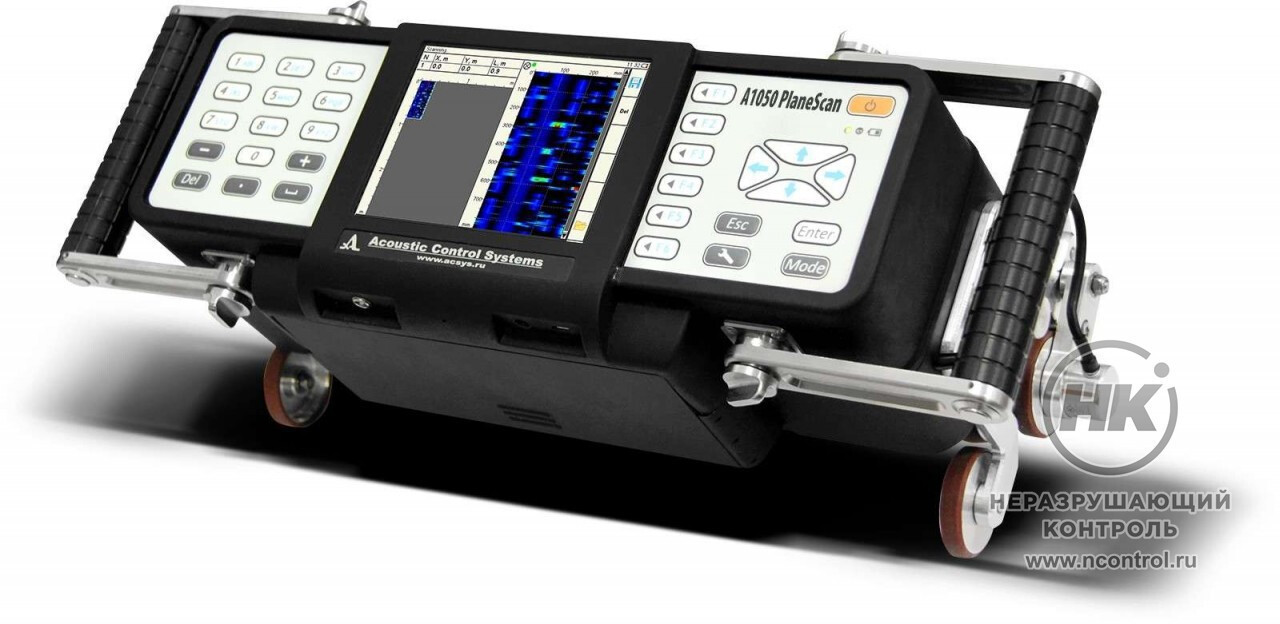

Низкочастотный ультразвуковой сканер-топограф А1050 PlaneScan [фото №1]
Купить

Сканер-топограф А1050 PlaneScan предназначен для поиска дефектов на обшивках самолетов сухим точечным контактом. Выполнен в виде моноблока и содержит в себе компьютер, антенные решётки, устройства управления, отображения результатов контроля и записи их в долговременную память, а также блок автономного питания.

А1050 PlaneScan измеряет характеристики волны Лэмба в каждой точке поверхности объекта контроля. Позволяет обнаружить корродированные листы с уменьшенной толщиной, расслоения в углепластиковых панелях, а также обнаружить повреждения в сотовых панелях.



100 мм/с
Скорость сканирования

Документы в PDF

Скачать карточку в формате PDF

Преобразователи

Конструкция УЗ преобразователя с КТСК, основанная на принципе передачи нормальных к поверхности объекта контроля колебаний от пьезоэлемента к ОК и обратно через тонкий промежуточный слой твёрдого материала, выполнена на основе латунного обода колеса, внутри которого и установлена активная часть преобразователя.

Внутренняя поверхность обода колеса выполнена с очень малой шероховатостью, что обеспечивает малый уровень шумов в сигнале приёмного преобразователя во время скольжения полированного контактного наконечника активной части преобразователя по поверхности обода.

Для прозвучивания материала объекта контроля используются пара ультразвуковых преобразователей, установленных рядом с расстоянием 30 мм между их центрами, составляющие 12-ти элементную АР.

Пружина обеспечивает постоянный прижим преобразователей к объекту контроля.

12-ти элементная линейная АР покрывает поверхность ОК полосой просканированного пространства, состоящей из 11 параллельных линий сканирования, отстоящих друг от друга на 20 мм, что составляет общий размер формируемого изображения равного 220 мм.

Технические характеристики

Количество элементов АР12
Диапазон частот преобразователя50-100 кГц
Частота зондирования200 Гц
Время задержки сигнала в преобразователе6 мкс
Минимальный размер обнаруживаемого отражателяцилиндрическое расслоение диаметром 30 мм на глубине 1 мм, продольная трещина (вдоль направления сканирования) длиной 5 мм на глубине 5мм
Скорость сканирования100 мм/с
Скорость распространения ультразвука , не более5 000 м/с
Размер и тип дисплея5,7" TFT, цветной
Время непрерывной работы от аккумулятора, не менее8 ч
Связь с компьютеромUSB
Габаритные размеры, без ручек420 × 170 × 205 мм
Габаритные размеры, с ручками465 × 170 × 205 мм
Масса, не более7,5 кг
Диапазон рабочих температурот – 20 до +50 0C
