Ультразвуковой тестер UK1401

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при поверхностном прозвучивании на фиксированной базе. Определяет прочность и целостность бетонных материалов и конструкций.

Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием. Поиск приповерхностных дефектов в бетонных сооружениях ведётся по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте.

15 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Свидетельство о регистрации в реестре ОАО «РЖД»

Декларация о соответствии ЕАС

Свидетельство СИ РФ

Сертификат СИ Белоруссии

Сертификат СИ Казахстана

Методические рекомендации

Буклет

Конструктивное исполнение

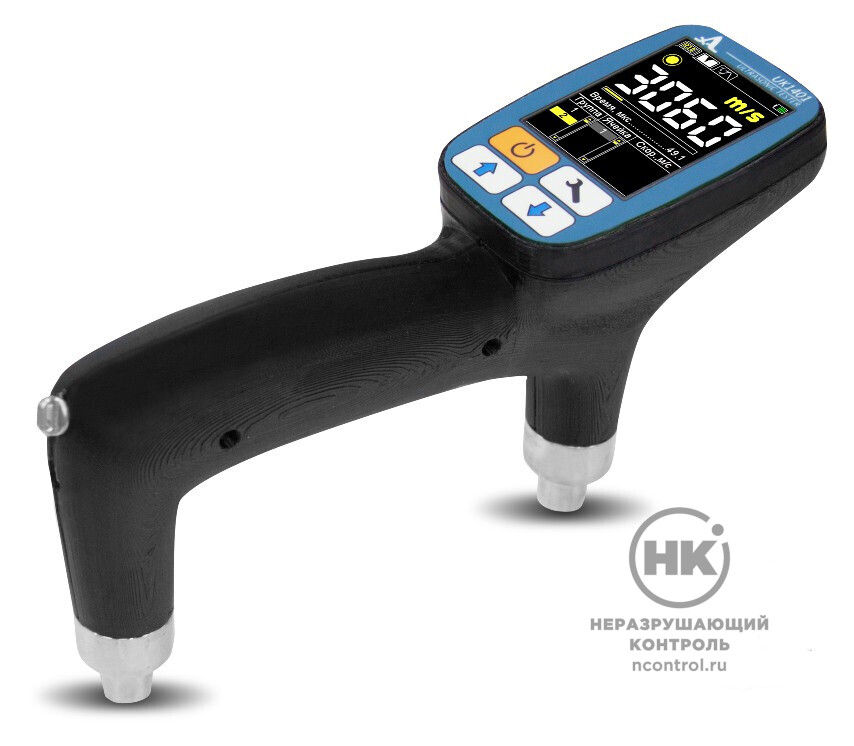

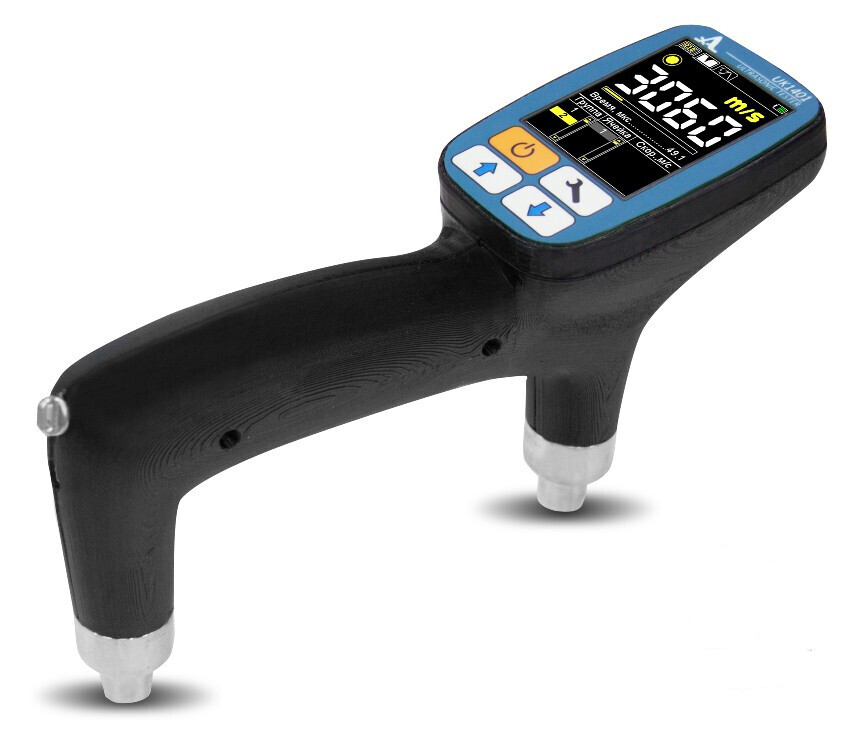

Прибор выполнен в моноблочном исполнении в эргономичном корпусе из лёгкого ударопрочного пластика, что делает его удобным для работы на объектах. В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что даёт возможность вести контроль без применения контактной жидкости с нормированным усилием прижатия прибора. Износостойкие преобразователи не чувствительны к состоянию исследуемой поверхности.

Области применения

Тестер UK1401 может применяться дляоценки степени анизотропии композитных материалов, оценки степени созревания бетона при строительстве и несущей способности бетонных столбов и опор, оценки глубины выходящей на поверхность трещины, оценки возраста материала при условии изменения его свойств современем, оценки пористости и трещиноватости материала.

Особенности

энергонезависимая память на 50 000 измерений с возможностью сортировки по группам;
встроенная система автоматической регулировки усиления;
звуковая индикация приёма УЗ сигналов;
автоматическое выключение питания;
нормируемое усилие прижатия;

встроенный LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда;
передача данных на компьютер с помощью USB и Bluetooth;
цветной антибликовый TFT дисплей 2,8 дюйма;
работа при низких температурах.

Комплектация

электронный блок УЗ тестера UK1401;
сетевой адаптер 220 В;
проверочный образец;
компакт-диск с документацией и ПО;
кабель USB A – Micro B;
жёсткий кейс.

Технические характеристики

Диапазон юстировки задержки	от 0 до 20 мкс
Рабочая частота	50кГц
База измерений	150±1мм
Дискретность индикации времени распространения УЗ волн	0,1мкс
Дискретность индикации скорости распространенияУЗ волн	10м/с
Диапазон измерений времени распространения продольных УЗ волн	от 12,5 до 150мкс
Диапазон измерений скорости распространения продольных УЗ волн	от 1 000 до 12 000м/с
Пределы допускаемой абсолютной погрешности измерений времени распространения УЗ волн	±(0,01·t+0,1)мкс, где t — измеренное значение времени
Пределы допускаемой абсолютной погрешности измерений скорости распространения УЗ волн,	±(0,012·с+K·с²+10) м/с, где K=6,7·10^-8м/с, с — измеренное значение скорости
Номинальное напряжения питания	3,3 В
Продолжительность непрерывной работы	не менее 15 часов
Средняя наработка на отказ	18 000 часов
Установленный срок службы	5 лет
Условия эксплуатации:
– диапазон рабочих температур	от -20 до +50°С
– относительная влажность воздухапри +35 °С	не выше 95%
Габаритные размеры прибора	235×155×65 мм
Масса прибора	450 г
