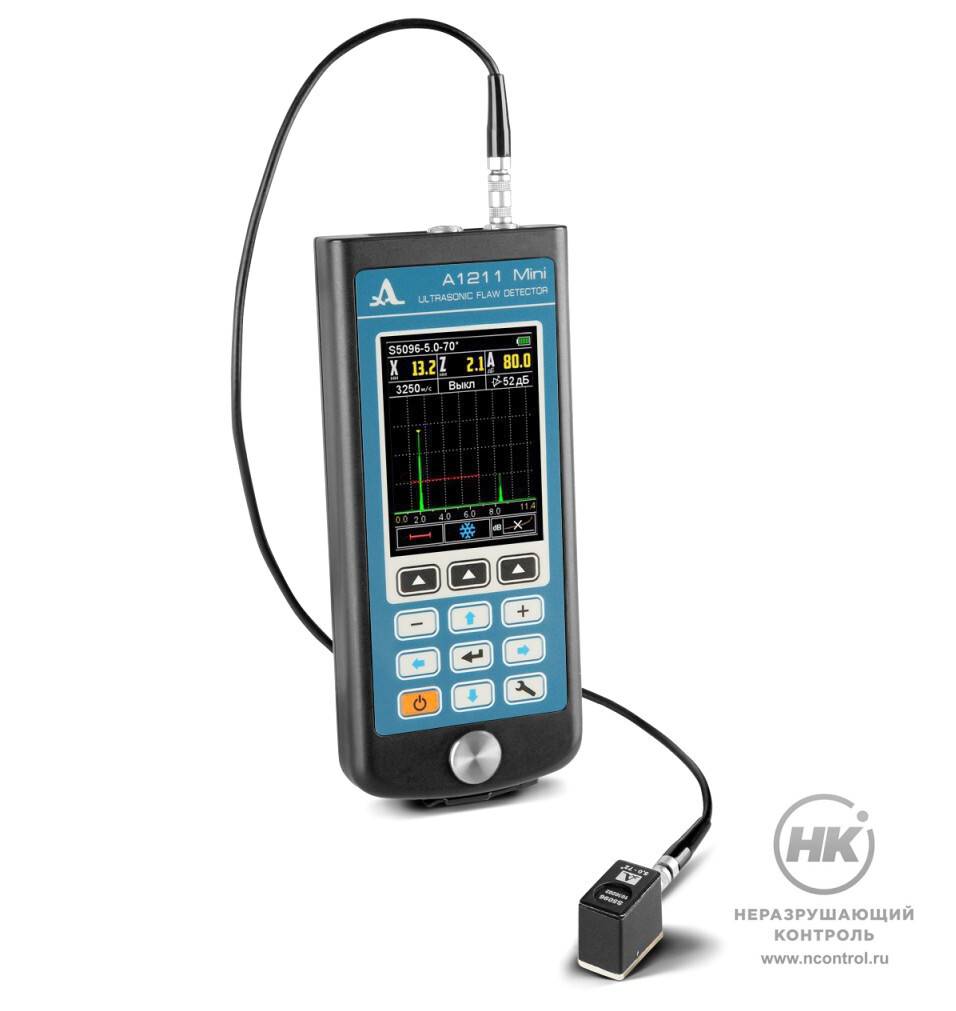

Миниатюрный ультразвуковой дефектоскоп А1211 Mini

Миниатюрный ультразвуковой дефектоскоп А1211 Mini [фото №3]

Миниатюрный ультразвуковой дефектоскоп А1211 Mini [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой дефектоскоп А1211 Mini — один из самых лёгких и мобильных дефектоскопов. Предназначен для поиска дефектов в изделиях из металлов и пластмасс. Работает с прямыми и наклонными преобразователями. Диапазон измерений глубины залегания дефекта: от 2 до 900 мм.

Трёхуровневый строб соответствует уровням оценки найденных дефектов: браковочный, контрольный, поисковый. Это позволяет корректно определять размеры дефектов по всей контролируемой толщине объекта контроля. А1211 Mini позволяет выводить на дисплей области А-Скана сигнала и дополнительную информацию: скорость ультразвука, толщину объекта контроля, кратность отражения сигнала и уровень усиления. А TFT дисплей может менять ориентацию изображения при повороте прибора на 90 градусов.

С помощью ультразвукового дефектоскопа А1211 Mini можно выявлять коррозию, трещины и внутренние расслоения, определять координаты дефектов и оценивать их параметры. Дефектоскоп внесён в Государственный реестр средств измерений Российской Федерации.

210 г
Масса прибора

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Декларация о соответствии ЕАС

Свидетельство СИ РФ

Сертификат СИ Беларуссии

Сертификат СИ Казахстана

Особенности

индикация превышения опорного уровня: цветовая, звуковая, вибрационная;
возможность выбора типа шкалы:
мм – по глубине, мкс – время;
управление яркостью подсветки
экрана прибора;

искретность индикации результатов измерений: 0,1 или 1 мм;
индикатор уровня заряда аккумулятора;
связь с ПК по USB.

Комплектация

А1211 Mini - УЗ дефектоскоп;
преобразователь S3568 2.5A0D10CL;
преобразователь S5182 2.5A65D12CS;
преобразователь S5096 5.0A70D6CS;
кабель LEMO-LEMO одинарный 1,2 м;
адаптер 220 В - USB;

кабель USB A - Micro B;
компакт-диск с ПО;
документация;
гель УЗ;
чехол;
сумка.

Технические характеристики

Диапазон устанавливаемых скоростей ультразвука	1 000 – 14 999 м/с
Номинальные рабочие частоты ультразвука	0.5 – 15 МГц
Диапазон перестройки усиления	от 0 до 80 дБ
Диапазон измерения глубины залегания дефекта(по стали) с прямыми преобразователями:
с преобразователем S3568 2.5A0D10CL	от 7 до 900 мм
с преобразователем D1771 4.0A0D12CL	от 2 до 450 мм
Пределы допускаемой абсолютной погрешности измерений глубины дефекта с прямым преобразователем (H – измеряемая глубина)	±(0,03H+0,2) мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5А65D12CS	от 2 до 200 мм
S5096 5.0А70D6CS	от 2 до 90 мм
Пределы допускаемых абсолютных погрешностей измерений координат дефекта с наклонными преобразователями:
глубины H	±(0,03H+1) мм
дальности по поверхности L	±(0,03L+1) мм
Номинальное напряжение питания	3,7 В
Продолжительность работы от аккумулятора, не менее	9 ч
Габаритные размеры электронного блока, не более	161 × 70 × 24 мм
Масса электронного блока, не более	210 г
Средняя наработка на отказ	18 000 ч
Установленный срок службы	5 лет
Диапазон рабочих температур	от -20 до +50 ºC
