Наклонные совмещённые ПЭП П121

Наклонные совмещённые ПЭП П121 [фото №3]

Наклонные совмещённые ПЭП П121 [фото №4]

Купить

Задать вопрос о товаре

В избранное

Сравнить

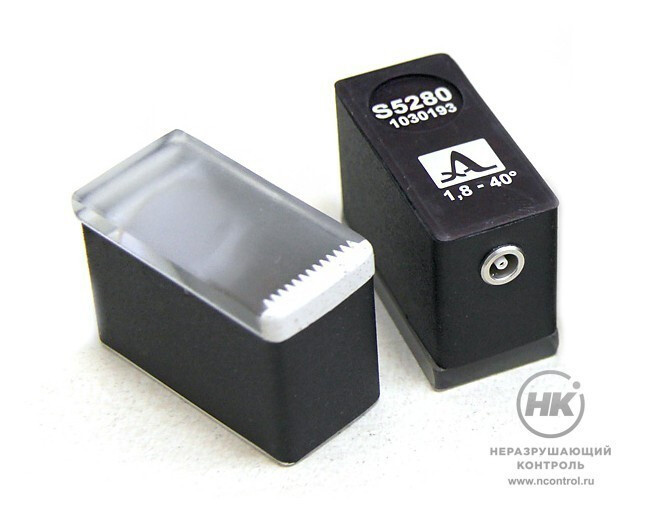

Наклонные совмещённые преобразователи используются для дефектоскопии и толщинометрии изделий поперечными волнами. Вводят и принимают колебания под различными углами к поверхности объекта контроля. Содержат один пьезоэлемент, который работает как в режиме излучения, так и в режиме приёма. Имеют одну зону контакта с контролируемым объектом.

Документы в PDF

Скачать карточку в формате PDF

Паспорт преобразователя S5280

Паспорт преобразователя S5282

Паспорт преобразователя S5096

Преобразователи S5280

Одноэлементные преобразователи с жидкостным типом контакта, работающие на поперечных волнах. Имеют фиксированную диаграмму направленности, которая характеризуется углом наклона и шириной основного лепестка для условий типового контролируемого материала. Используются с приборами: А1211 Mini, А1212 MASTER, А1212 МАСТЕР ЛАЙТ, А1214 EXPERT.

обозначение по ГОСТу: П121-1,8-хх, где хх — это угол ввода колебаний;
тип разъёма: LEMO серии 00.250;
частота УЗ колебаний: 1,8 МГц;

под заказ возможно притирание под диаметр от 20 до 350 мм;
применяются в дефектоскопии.

S5280 1,8A6518CS

Преобразователи S5182

обозначение по ГОСТу: П121-2,5-хх, где хх — это угол ввода колебаний;
тип разъёма: LEMO серии 00.250;
частота УЗ колебаний: 2,5 МГц;

под заказ возможно притирание под диаметр от 20 до 350 мм;
под заказ возможно исполнение для волн Релея;
применяются в дефектоскопии.

S5182 2,5A65D12CS

Преобразователи S5096

обозначение по ГОСТу: П121-5,0-хх, где хх — это угол ввода колебаний;
тип разъёма: LEMO серии 00.250;
частота УЗ колебаний: 5,0 МГц;

под заказ возможно притирание под диаметр от 20 до 350 мм;
под заказ возможно исполнение для волн Релея;
применяются в дефектоскопии.

S5096 5.0A70D6CS

Технические характеристики

Наименование преобразователя	Частота	Размер пьезоэлемента	Угол ввода	Стрела	Габариты	Масса
S5280 1,8A40D18CS	1,8 МГц	Ø 18 мм	40°	14 мм	46×24×34 мм	61 г
S5280 1,8A50D18CS	1,8 МГц	Ø 18 мм	50°	17 мм	46×24×34 мм	61 г
S5280 1,8A60D18CS	1,8 МГц	Ø 18 мм	60°	21 мм	46×24×34 мм	61 г
S5280 1,8A65D18CS	1,8 МГц	Ø 18 мм	65°	20 мм	46×24×34 мм	61 г
S5182 2,5A40D12CS	2,5 МГц	Ø 12 мм	40°	13 мм	31×18×29 мм	28 г
S5182 2,5A50D12CS	2,5 МГц	Ø 12 мм	50°	11 мм	31×18×29 мм	28 г
S5182 2,5A60D12CS	2,5 МГц	Ø 12 мм	60°	13 мм	31×18×29 мм	28 г
S5182 2,5A65D12CS	2,5 МГц	Ø 12 мм	65°	15 мм	31×18×29 мм	28 г
S5182 2,5A70D12CS	2,5 МГц	Ø 12 мм	70°	15 мм	31×18×29 мм	28 г
S5182 2,5A90D12CR (по заказу)	2,5 МГц	Ø 12 мм	90°	—	31×18×29 мм	28 г
S5096 5.0A40D6CS	5,0 МГц	Ø 6 мм	40°	5 мм	26,5×15,5×20 мм	15 г
S5096 5.0A50D6CS	5,0 МГц	Ø 6 мм	50°	7 мм	26,5×15,5×20 мм	15 г
S5096 5.0A65D6CS	5,0 МГц	Ø 6 мм	65°	9 мм	26,5×15,5×20 мм	15 г
S5096 5.0A70D6CS	5,0 МГц	Ø 6 мм	70°	9 мм	26,5×15,5×20 мм	15 г
S5096 5.0A72D6CS	5,0 МГц	Ø 6 мм	72°	9 мм	26,5×15,5×20 мм	15 г
S5096 5.0A90D6CR (по заказу)	5,0 МГц	Ø 6 мм	90°	—	26,5×15,5×20 мм	15 г
