А1208 — портативный ультразвуковой толщиномер в морозоустойчивом исполнении. Работоспособен при температурах от -30 до +50 °С. Прибор измеряет толщину плоских и криволинейных стенок конструкций из различных материалов. Есть возможность проводить УЗ контроль через лакокрасочное покрытие. Поддерживает работу с совмещёнными и раздельно-совмещёнными ПЭП. Диапазон измерений: от 0,8 до 300 мм по стали.

Ультразвуковой толщиномер А1208 разработан с учётом специфики российского климата. Нижний порог рабочего температурного диапазона прибора расширен до -30 °С. В качестве источника питания используется встроенный литиевый аккумулятор, способный выдерживать низкие температуры. Корпус толщиномера имеет защищённое от воды и пыли конструктивное исполнение.

А1208 находит широкое применение на предприятиях различных отраслей промышленности. С его помощью можно проводить оценку износа технологических резервуаров, трубопроводов и других объектов, осуществлять поиск скрытых дефектов и расслоений в материалах путём измерения толщины стенки либо толщины самого изделия. В приборе реализована система автоматической адаптации к кривизне и шероховатости поверхности контролируемого объекта. Данная технология запатентована в РФ.

Результаты толщинометрии можно сохранять в энергонезависимой памяти устройства ёмкостью на 50 000 измерений. А1208 также имеет разъём и кабель для передачи данных на персональный компьютер по USB-интерфейсу. В комплекте с прибором идёт компакт-диск с программным обеспечением, которое позволяет анализировать, обрабатывать и архивировать результаты измерений на ПК.

Документы в PDF

Устройство и пользовательский интерфейс

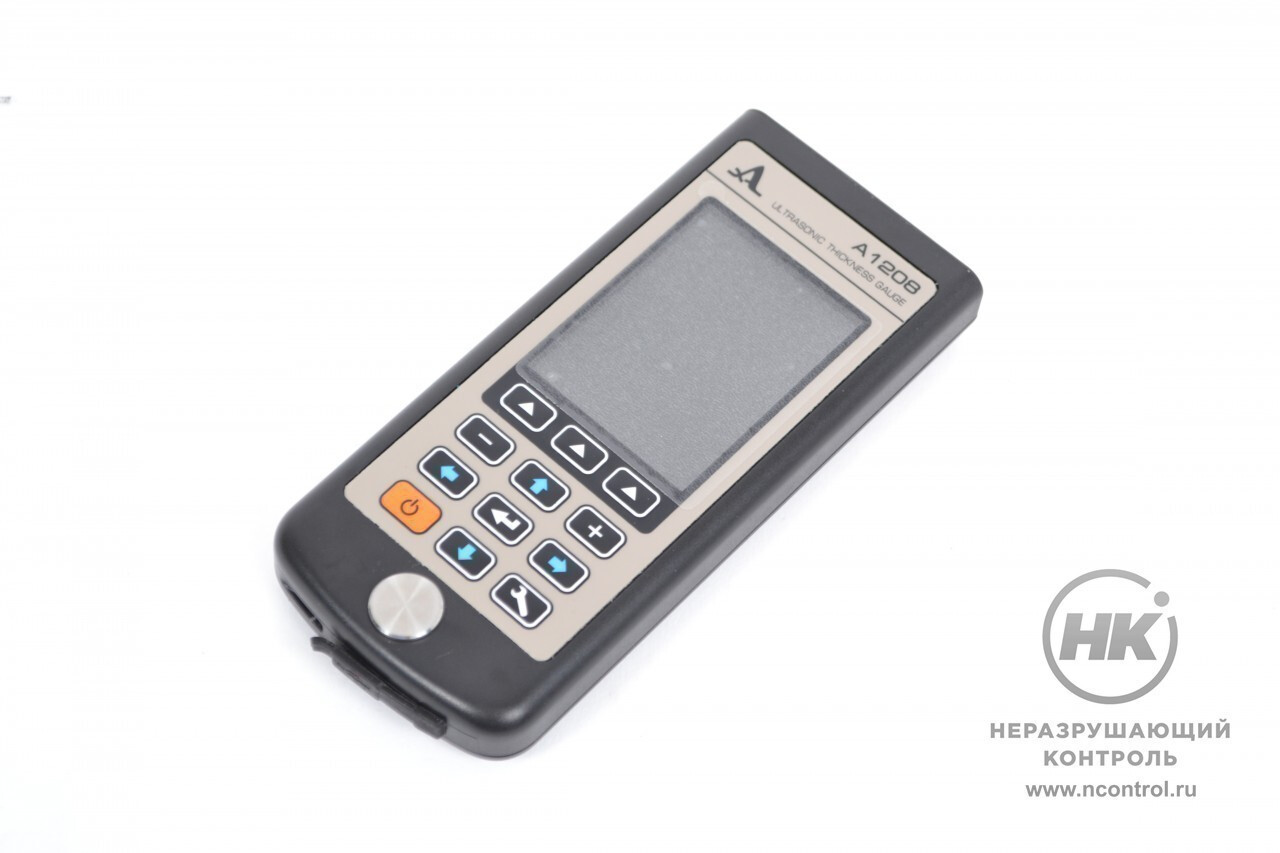

В верхней части электронного блока А1208 имеются разъёмы для подключения совмещённых или раздельно-совмещённых ПЭП с помощью одинарного или двойного кабеля LEMO. Один из разъёмов маркирован красной точкой. На нижнем торце блока толщиномера есть крепление для ремешка и выход Micro-USB с защитной заглушкой. Помимо связи с ПК этот разъём также служит для заряда аккумулятора прибора.

В качестве визуального индикатора используется цветной информативный TFT-дисплей. За управление толщиномером отвечает плёночная клавиатура с интуитивно понятными символами. Трём верхним клавишам соответствуют различные функции, наименования которых выводятся в нижнем поле дисплея.

Внизу на лицевой панели А1208 расположен юстировочный образец из нержавеющей стали. Он имеет толщину 5 мм, а скорость распространения ультразвука в нём составляет 5 750 м/с. Образец применяется для адаптации прибора к подключенному преобразователю. Кроме того, с его помощью можно оперативно проверить работоспособность толщиномера непосредственно во время контроля.

Работа с преобразователями

Перед началом работы с ультразвуковым толщиномером А1208 обязательно нужно провести тест ПЭП, о чём будет говорить аналогичное предупреждающее сообщение на дисплее. Для этого в настройках следует выбрать преобразователь из базы, провести адаптацию прибора согласно руководству по эксплуатации и подобрать материал, на котором будет проводиться измерение.

Точная настройка скорости ультразвука в материале обеспечивает получение достоверных результатов измерений. При необходимости можно скорректировать скорость вручную или провести калибровку. В случае проведения оценочных измерений можно пользоваться таблицей в Приложении А из документации к прибору.

от -30 до +50 °С
Рабочий диапазон температур

S3567 2.5A0D10CL

Совмещённый преобразователь для измерения толщин от 0,8 до 300 мм по стали. Работает при температурах от -20 до +50 °С. Включён в стандартную комплектацию прибора.

  • Контроль объектов с толстой стенкой.
  • Толщинометрия литейного чугуна, пластмассы, и прочих материалов с высокой степенью затухания ультразвука.
  • Определение толщины металла сквозь лакокрасочное покрытие. Например, на металле толщиной до 15 мм с покрытием слоем в 1 мм, показания выводятся без учёта покрытия.
  • Возможность непрерывного сканирования контролируемой поверхности благодаря износоустойчивому протектору ПЭП.

D2763 10.0А0D6CL

Раздельно-совмещённый преобразователь для измерения толщин от 0,7 до 300 мм по стали. Работает при температурах от -30 до +50 °С. Приобретается дополнительно.

  • Оценка степени коррозионного разрушения, выявление пористости и небольших дефектов.
  • Толщинометрия труб с тонкой стенкой, диаметром от 20 мм.
  • Контроль изделий с шероховатой поверхностью.
  • Следует учитывать V-схему хода УЗ лучей с целью минимизации погрешности измерений.

Режимы работы А1208

При работе с толщиномером на дисплее всегда выводится информация о состоянии заряда аккумулятора, о текущем режиме работы прибора, о методе проведения измерений, а также присутствует символ наличия и уровня сигнала. Пиктограмма активного режима, изображённая вверху на вкладке, выделяется жёлтым цветом.

1.НОРМА

В этом режиме измерения толщины можно задать диапазон допустимых значений в виде наглядной процентной шкалы. Верхняя граница будет соответствовать 100%, а нижняя — использоваться в качестве браковочной нормы. Результат измерений отображается в процентном соотношении от данной шкалы. В случае выхода показаний за установленные рамки толщины срабатывает звуковая, цветовая и вибро-сигнализация.

2. ПАМЯТЬ

В этом режиме измерения толщины на дисплее отображается структура ранее сохранённых показаний. Память толщиномера А1208 организована в виде групп, состоящих из ячеек. Группы и ячейки пронумерованы, активная область выделяется цветом. Нужную для сохранения группу можно выбрать перед началом процесса измерений. Любые сохранённые показания можно перезаписывать, проводя повторные измерения в той же ячейке и группе.

3. ДОПУСК

Режим представлен только в модели А1208 и служит для выявления отклонения измеряемой толщины от установленного номинального значения. Это удобно в случаях, когда в НТД есть указания о допустимых отклонениях от нормы. Полученные показания представляют собой разность между номинальной и фактической толщиной контролируемого изделия.

Графически этот процесс отображается в виде шкалы с верхней и нижней границами допуска. Направление отклонения показаний от номинала определяется знаками «плюс» или «минус» перед числовым значением. Можно установить диапазон срабатывания АСД с индикацией цветом, а также в виде звукового и вибро-оповещения.

4. НАСТРОЙКА

Стандартный режим, в котором происходит выбор и регулировка различных параметров и условий измерения толщины. В этом режиме осуществляются процедуры тестирования ПЭП и калибровки скорости на образце, передачи данных на ПК, а также просмотр базы преобразователей и списка материалов. Имеет характерную пиктограмму в виде гаечного ключа, аналогичную клавише управления на электронном блоке толщиномера. Все выбранные настройки прибора сохраняются при его выключении или полном разряде аккумулятора.

Соответствие стандартам

Толщиномер А1208 имеет документацию о внесении в Государственные реестры средств измерений России, Белоруссии и Казахстана. На основании Заключения ООО «Газпром ВНИИГАЗ» № 31323949-238-2017 приборы А1207, А1208, А1209, А1210 фирмы «АКС» включены в реестр средств НК для контроля качества сварных соединений в разделе устройств для ручной ультразвуковой толщинометрии.

Особенности

  • диапазон рабочих температур электронного блока от -30 до +50 °С;
  • поддерживает работу с совмещёнными и раздельно-совмещёнными ПЭП;
  • автоматическое определение скорости ультразвука на объекте известной толщины;
  • сканирование объекта контроля износостойкими преобразователями;
  • определение отклонения от номинальной толщины объекта контроля;
  • возможность измерения через лакокрасочное покрытие;
  • звуковая, цветовая и виброиндикация;
  • энергонезависимая память на 50 000 измерений;
  • сохранение результатов в памяти прибора во всех режимах измерений;
  • специализированный чехол для защиты электронного блока от грязи, воды и пыли, с возможностью крепления на руку;
  • большой, информативный, цветной TFT-дисплей;
  • встроенный литиевый морозоустойчивый аккумулятор с защитой от перезаряда, переразряда, превышения по току и по температуре;
  • время непрерывной работы 9 часов;
  • автоматическое выключение через 10 минут бездействия;
  • программное обеспечение для приёма данных из прибора и сохранения их на компьютере;
  • передача данных на ПК через USB-кабель.

Комплектация

  • электронный блок ультразвукового толщиномера со встроенным аккумулятором;
  • прямой совмещённый преобразователь S3567 2.5A0D10CL;
  • кабель LEMO-LEMO одинарный 1,2 м;
  • сетевой адаптер 220 В – USB;
  • кабель USB A – Micro B;
  • гель УЗ, от -30 до +100 °С, 100 г;

  • компакт-диск с документацией и ПО;

  • руководство по эксплуатации;

  • методика поверки;

  • паспорт;

  • чехол;

  • жёсткий кейс.


Технические характеристики

Диапазоны измеряемых толщин по стали:
-преобразователем D2763 10.0A0D6CL 0,7 – 30,0 мм
-преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
Пределы допускаемой абсолютной погрешности, где Х — измеряемая толщина в мм:
- при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
-при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
-при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более ± 0,1
Дискретность индикации измерений:
- в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
- в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
Номинальное напряжение питания, В 3,7
Диапазон настроек скоpости yльтpазвyка от 500 до 19999 м/с
Режимы работы НОРМА, ПАМЯТЬ, НАСТРОЙКА, ДОСТУП
Встроенная память

50 000 измерений (100 групп, по 500 ячеек в каждой группе)

Тип дисплея антибликовый, цветной TFT
Питание встроенный литиевый аккумулятор
Номинальное значение напряжения аккумулятора 3,7 В
Время непрерывной работы 9 ч
Способы заряда аккумулятора с помощью зарядного устройства от сети
переменного тока или от ПК через USB-разъём
Возможность работы с прибором во время зарядки
аккумулятора
есть, но время зарядки аккумулятора в этом случае
увеличивается в 2-3 раза
Время полной зарядки аккумулятора 4-5 часов, допускается многократная подзарядка
Условия эксплуатации:
диапазон рабочих температур  от -30 до +50 °С
относительная влажность воздуха  до 95 % при +35 °С
Условия хранения 1 по ГОСТ 15150-69
Средняя наработка на отказ  18 000 часов
Средний срок службы 5 лет
Габаритные размеры  161 × 70 × 24 мм
Масса 210 г
