Люксметр/Пульсметр/Яркомер ”ТКА-ПКМ”(09)

Комбинированный цифровой прибор, объединивший функциональные возможности трех приборов - люксметра, яркомера и пульсметра. Подходит как для контроля яркости и освещенности осветительных устройств в видимом спектре 380...760 нм, так и для лабораторных исследований. Диапазон рабочих температур от -30 до +60°C. Внесен в Госреестр СИ. Поставляется с поверкой.

Область применения — комплексы обеспечения и контроля освещенности рабочих мест и учебных классов. Санитарный и технический надзор жилых и производственных помещений, библиотек, архивов, музеев и других сфер.

380..760 нм
Видимая область спектра контроля

Устройство

В устройство прибора входит два функциональных модуля - блок обработки информации и измерительная головка, связанные между собой многожильным гибким кабелем.

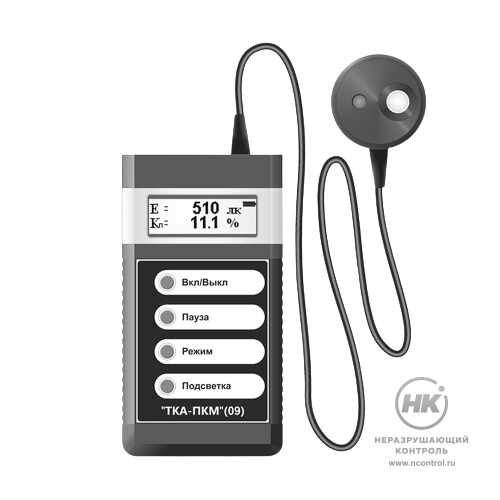

Общий вид люксметра ТКА-ПКМ 09


Блок обработки информации

С боковой стороны корпуса блока обработки информации расположен разъем для связи с ПК, а на его обратной стороне - батарейный отсек.

С лицевой стороны блока обработки информации находятся панель управления и жидкокристаллический дисплей-индикатор.

Функциональные клавиши панели управления:

  • Кнопка ВКЛ./ВЫКЛ., отвечающая за питание
  • Кнопка управления ПАУЗА
  • Кнопка управления РЕЖИМ
  • Кнопка подсветки индикатора ПОДСВЕТКА

Измерительный элемент прибора

Измерительный блок

В фотометрической измерительной головке расположены фотоприемные устройства люксметра и яркомера с корригирующими фильтрами, которые формируют спектральную характеристику излучения.

В составе фотоприемных устройств - кремниевые полупроводниковые фотодиоды с системой светофильтров и диафрагм.

Принцип работы

Принцип работы прибора основан на трансформации оптического излучения, фотоприемным устройством в последовательность сигналов электрического тока.

Фотоприемные устройства люксметра и яркомера расположены в измерительном датчике. Поток света, попадая на фотоэлемент, активизирует электроны его материала. И чем выше излучение света, тем интенсивнее происходит высвобождение электронов, больше электричества возникает в полупроводнике.

Микроконвертор обрабатывает электрический сигнал и оцифровывает его, переводя значения в лк, кд/м² или % пульсации освещенности. В процессе оцифровки используются 2 специальных цифровых фильтра нижних частот для подавления помех и “отражений”. Цифровые результаты измерений в режиме реального времени выводятся на жидкокристаллический дисплей-индикатор.

Программное обеспечение

В прибор включено встроенное программное обеспечение (ПО) и USB-интерфейс. В базовый комплект поставки входит информационный носитель с внешним ПО для передачи информации по проводным каналам. Выгрузка данных возможна на ПК на базе Windows или мобильное устройство на Android.

Особенности

  • Совмещает функции 3-х приборов
  • Передача информации на ПК или смартфон
  • Пониженное энергопотребление
  • Автоматическая смена диапазонов
  • Интуитивно понятный интерфейс
  • Ударопрочный корпус
  • Низкая стоимость
  • Поверка включена в стоимость
  • Работает непрерывно не менее 8 часов

Комплект поставки

  • Комбинированный прибор “ТКА-ПКМ”(09)
  • Щелочной элемент питания типа “Крона” (6F22)
  • Руководство по эксплуатации
  • Паспорт
  • Носитель информации с ПО
  • Кабель связи с ПК
  • Сумка для прибора
  • Транспортная упаковка

Условия эксплуатации и хранения

Температура окружающего воздуха

от -30 до +60°C

Относительная влажность воздуха при температуре окружающего воздуха 25 °С  до 98 %
 Диапазон атмосферного давления  80 ÷ 110 кПа

Хранить устройство следует в упаковке. Не погружать прибор в жидкость. При загрязнении стекол или входных окон фотоприемного устройства следует протереть их чистой тканью или ватой, смоченной спиртом. Рекомендуется периодический осмотр прибора для проверки его корпуса, кабеля и измерительной головки на предмет повреждений.

Не реже одного раза в год необходимо проходить поверку (калибровку) прибора.

Технические характеристики

Диапазон измерений освещенности

10 ÷ 200 000 лк

Пределы допускаемой основной относительной погрешности измерений освещенности  ± 8,0 %
Диапазон измерений яркости 10 ÷ 200 000 кд/м²
Пределы допускаемой основной относительной погрешности измерений яркости ± 10,0 %
Диапазон измерений коэффициента пульсации освещенности 1 ÷ 100 %
Пределы допускаемой основной относительной погрешности измерений коэффициента пульсации

 ± 10 %
Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С ± 3,0 %

Габаритные характеристики прибора

- Блок обработки информации
- Измерительная головка
- Масса прибора (не более)
- Элемент питания – типоразмер батареи «Крона»

- 160 х 86 х 31 мм
- Ø50 х 30 мм
- 0,34 кг
- 9 В
