Компактный термоанемометр «ТКА-ПКМ»(52) с чувствительными сенсорами определяет скорость движения воздуха в диапазоне 10-2000 см/сек при температурах от -30 до +60°C. Есть возможность отображения объемного расхода воздуха и подключения к ПК через USB. Работает непрерывно до 32 часов. Габариты: 205 х 65 х 28 мм, вес 350 г. Внесен в Госреестр СИ. Поставляется с поверкой.

Прибор предназначен для измерения температуры, скорости движения и объемного расхода потока воздуха в канале воздуховода по всей его длине или локальных зонах. Применяется для лабораторных исследований, в санитарном и техническом контроле жилых и рабочих объектов, музеев, библиотек, архивов; для аттестации рабочих мест по условиям труда и в других сферах.

32 часа
Минимальное время непрерывной работы

Документы в PDF

Обновленная версия прибора

Термоанемометр заменил предыдущую версию прибора, выпускаемую в 2013-2014 годах. Новая версия прибора получила увеличенный экран, вмещающий всю необходимую информацию и более функциональную панель навигации и управления.

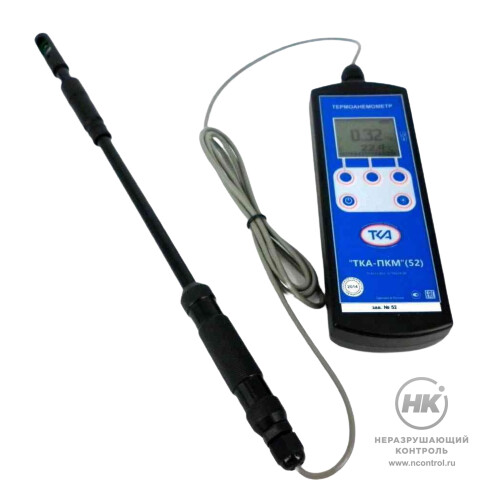

Устройство имеет компактное портативное исполнение. Корпус изготовлен из ударопрочной пластмассы. Конструкция прибора включает 2 блока — измерительную головку и блок обработки информации, блоки соединены между собой многожильным гибким кабелем связи.

В верхней части измерительной головки находится зонд с датчиками температуры и относительной влажности.

Принцип работы

Принцип работы термоанемометра основан на преобразовании датчиками параметров микроклимата в электрические сигналы, последующей обработке и цифровой индикации полученных числовых значений параметров на дисплее прибора.

Сенсорные датчики измерительного зонда принимают и регистрируют климатические параметры - температуру и скорость потока воздуха, трансформируют значения в последовательность импульсов электрического тока. Микропроцессор оцифровывает сигнал, делает расчет и выводит полученные значения на ЖК-дисплей в качестве результатов измерений в режиме реального времени. Весь процесс измерения занимает не более 1 секунды.

Блок обработки информации

На фронтальной панели блока обработки информации расположен цифровой ЖК-дисплей и кнопки панели управления прибором - “ПОДСВЕТКА”, “ВКЛ./ВЫКЛ.” и 3 функциональные кнопки.

На правой боковой стороне блока обработки информации находится USB-разъем, предназначенный для связи с ПК.

Панель управления и дисплей

На панели органов управления размещены кнопки: “ПОДСВЕТКА”, “ВКЛ./ВЫКЛ.” и 3 многофункциональные кнопки, отвечающие за различные операции в зависимости от открытого на дисплее раздела меню.

Расположение символов на ЖК-дисплее Расположение символов на ЖК-дисплее

Режимы измерений

Перед началом работы необходимо снять с зонда с датчиками защитный колпачок и поместить зонд в контролируемую зону. Численные результаты измерения температуры и скорости движения воздуха отображаются на экране мгновенно.
Они удерживаются на дисплее в течение одной секунды, после чего данные обновляются.

Режим отображения объемного расхода воздуха

Для измерения объемного расхода воздуха нужно поместить измерительный зонд в контролируемую зону — на дисплее отобразятся мгновенные значения скорости движения воздуха. Необходимо нажать функциональную кнопку HOLD, которая начнет отсчет времени экспозиции и зафиксирует показания. Остается дождаться звукового сигнала и считать с ЖК-индикатора полученный результат.

Особенности

  • Высокая чувствительность сенсоров
  • Функция HOLD фиксирует результаты измерений
  • Прибор автоматически рассчитает объем потока воздуха в м³/ч при указании площади поверхности
  • Увеличенный графический экран*
  • Определяет температуру воздуха в диапазоне от -30 до +60 °С
  • Некритичность к характеристикам контролируемых потоков
  • Внутренняя память результатов измерений
  • Возможность связи с ПК
  • Поверка включена в стоимость
  • Интуитивно понятный интерфейс
  • Доступная цена
  • Гибкий кабель зонда
  • Работает непрерывно не менее 32 часов
  • Простота и надежность конструкции

* - По сравнению с предыдущей версией прибора

Техническое обслуживание

Зонд термоанемометра запрещается разбирать. Не погружать прибор в жидкость. Также недопустимо попадание влаги в рабочую полость зонда.

Не реже одного раза в год необходимо проходить поверку (калибровку) прибора.

Комплектация

  • Электронный блок профилометра TR210
  • Образцовая мера шероховатости
  • Датчик TS100
  • Зарядное устройство
  • Руководство пользователя

Дополнительная комплектация

  • Сменные опциональные датчики для профилометров серии TR200
  • Штатив TA610/620/620-1 для профилометров TR-200/210/220
  • Измерительная платформа TA630/631

Технические характеристики

Диапазон измерений температуры воздуха

от -30 до +60 °С

Пределы допускаемой основной абсолютной погрешности измерений температуры воздуха при температуре воздуха от +15 до +25 °

± 0,2 °С

Пределы допускаемой дополнительной абсолютной погрешности измерений температуры воздуха при температуре воздуха, °С

- от -30 до -10 включительно
- свыше -10 до +15 включительно
- свыше +25 до +45 включительно
- свыше +45 до +60

± 0,3 °С
± 0,1 °С
± 0,1 °С
± 0,3 °С

Диапазон измерений скорости движения воздуха

0,1 ÷ 20 м/с

Основная абсолютная погрешность измерений скорости движения воздуха (V):

в диапазоне (0,1 ÷ 1,0) м/с
в диапазоне (>1,0 ÷ 20) м/с

± (0,045 + 0,05·V) м/с
± (0,1 + 0,05·V) м/с

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры воздуха на каждые 10 °С в диапазоне от -30 до +15 и св. +25 до +60 °С, в долях от пределов допускаемой основной абсолютной погрешности

± 1,0

Габаритные характеристики

- Блок обработки сигналов
- Измерительная головка
- Зонд: диаметр max, диаметр min, длина
- Масса прибора (не более)
- Два (четыре) элемента питания типа «АА»

- 205 х 65 х 28 мм
- 375 х Ø22 мм
- 14, 10, 270 мм
- 0,35 кг
- 3,0 В
