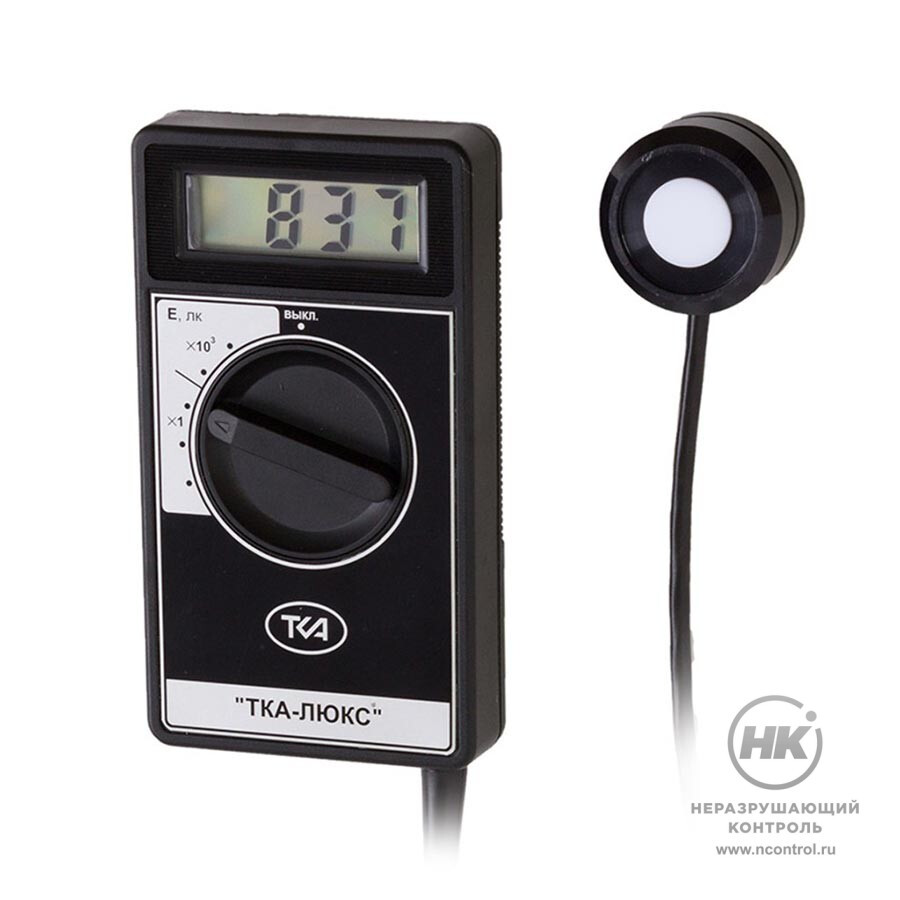

Люксметр «ТКА-ЛЮКС»

Небольшой портативный прибор для прямого измерения уровня освещённости объектов в видимой области спектра (380÷760) нм. Подходит для работы с источниками направленного и рассеянного света как искусственного, так и естественного происхождения, произвольно расположенными относительно фотоприемного устройства. Диапазон рабочих температур от 0 до +40 °C. Внесен в Госреестр СИ. Поставляется с поверкой.

Люксметр «ТКА-ЛЮКС» представляет собой простой и надежный прибор для измерения величины светового потока большинства осветительных устройств, в том числе светодиодных.

Область применения — комплексы обеспечения и контроля освещенности промышленных учреждений и объектов, учебных классов, рабочих мест. Санитарный и технический надзор жилых и производственных помещений, библиотек, архивов, музеев и других областей.
Прибор подходит для контроля освещенности помещений при работе с фотолюминесцентными материалами.

380..760 нм
Видимая область спектра контроля

Устройство

Конструкция прибора включает в себя фотометрическую головку и блок обработки сигналов, соединенных между собой гибким многожильным кабелем.

Блок обработки сигналов

В корпусе блока обработки сигналов расположены жидкокристаллический дисплей-индикатор и панель управления режимами работы устройства. Рабочая панель состоит из круглого тумблера — переключателя поддиапазонов измерения освещенности и измерительной полукруглой шкалы.

ЖК-индикатор — отсчетное устройство прибора, при выполнении измерений на его табло отображаются числа от 0 до 1999 с плавающей запятой.





Шкала поддиапазонов измерения освещенности прибора

Принцип работы

Принцип действия люксметра построен на измерении тока, проходящего через фотоэлемент. Чем выше оптическое излучение, попадающее на устройство, тем больше электронов высвобождается и тем интенсивнее поток электричества в полупроводнике.

Далее происходит трансформация оптического излучения фотоприемным устройством в последовательность сигналов электрического тока и дальнейшее цифровое преобразование числовых значений освещенности в люксы (лк).

Фотоприемное устройство люксметра расположено в фотометрической головке. Электронная схема блока обработки информации регистрирует изменение электрической пропускной способности фотоэлемента, микропроцессор оцифровывает электрический сигнал и выводит на жидкокристаллический дисплей-индикатор в качестве результатов измерений.

Питание прибора обеспечивает батарея типа «Крона».

Особенности

  • Низкая цена
  • Надежность и простота в эксплуатации
  • Поставляется с поверкой
  • Гибкий кабель между блоками устройства
  • Работает в диапазоне температур от 0 до +40°C
  • Способен работать непрерывно не менее 8 часов

Комплектация

  • Люксметр “ТКА-ЛЮКС”
  • Комплект эксплуатационных документов
  • Паспорт
  • Элемент питания типа «Крона» (6F22)
  • Сумка для прибора
  • Транспортная тара

Условия хранения и эксплуатации

Температура окружающего воздуха

от 0 до +40 °С

Относительная влажность воздуха при температуре окружающего воздуха 25 °С до 85%
 Атмосферное давление 84 ÷ 106,7 кПа

При хранении содержание паров кислот, пыли, газов и других вредных примесей, способных вызвать коррозию, в помещении для хранения не должно превышать нормативных значений для атмосферы типа 1 по ГОСТ 15150.

Не реже 1 раза в год необходимо проводить поверку (калибровку) прибора.

Технические характеристики

Диапазон измерений освещенности

1,0 ÷ 200 000 лк

Пределы допускаемой основной относительной погрешности измерения освещённости

± 6,0 %

Пределы допускаемой относительной погрешности, вызванной нелинейностью чувствительности прибора



 ± 2,0 %
Пределы допускаемой относительной погрешности измерения, вызванной отклонением относительной спектральной чувствительности от относительной спектральной световой эффективности ± 4,0 %



Пределы допускаемой относительной погрешности, вызванной отклонением градуировки



 ± 3,0 %



Пределы допускаемой дополнительной относительной погрешности, вызванной пространственной характеристикой фотометрической головки люксметра при углах:

- 5 градусов
- 15 градусов
- 30 градусов
- 60 градусов

 ± 0,5 %

± 1,0 %
± 5,0 %
± 15,0 %

Пределы допускаемой дополнительной относительной погрешности измерения освещенности, вызванные изменением температуры окружающего воздуха на каждые 10 °С ± 3,0 %



Жидкокристаллический дисплей 3½ разряда
Габаритные характеристики прибора
- Измерительный блок (не более)
- Фотометрическая головка (не более)
- Масса прибора с источником питания (не более)
- Элемент питания – типоразмер батареи «Крона»
- 130 х 70 х 30 мм
- Ø36 х 22 мм
- 0,45 кг
- 9 В
