Тепловизор для осмотра печей FLIR GF309

Тепловизор для осмотра печей FLIR GF309 [фото №1] Тепловизор для осмотра печей FLIR GF309 [фото №2] Тепловизор для осмотра печей FLIR GF309 [фото №3] Тепловизор для осмотра печей FLIR GF309 [фото №4]
Тепловизор для осмотра печей FLIR GF309 [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

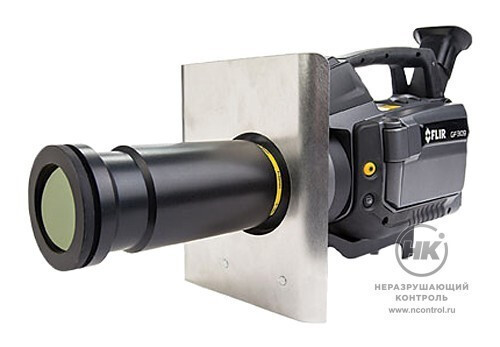

Тепловизор FLIR GF309 предназначен для обследования промышленных печей, нагревателей и котлов. Снабжён съёмным экраном, защищающим тепловизор и оператора от воздействия высоких температур. Модель имеет средневолновой фильтр пламени, разработанный специально для высоких температур — до 1500 °С.

Инфракрасная камера позволяет измерить температуру по всей поверхности нагревателя, котла или печи. Прибор подходит для мониторинга состояния любых типов печей, систем отопления и бойлеров, применяемых в химической, нефтехимической и энергетической отраслях либо в ЖКХ.

Если смотровое окно ограничивает обзор труб печи, то может потребоваться оптический удлинитель GF309. Он увеличивает угол обзора при измерении температуры через смотровое окно. Это позволяет повысить уровень безопасности и точность измерений, а также охватить большую площадь при сканировании.

Изображения, полученные с помощью камеры, можно записывать с помощью любого видеорекордера. Это упрощает учёт данных и оформление документации.

IP 54
Степень защиты
корпуса

Документы в PDF

Скачать карточку в формате PDF
Описание типа СИ
Буклет

Особенности

  • данные о местоположении автоматически добавляются с каждому изображению;
  • средневолновой фильтр позволяет видеть сквозь пламя, до 1500 °С;
  • запись видео в формате MPEG4 (до 60 мин./клип) на карту памяти;
  • хранение 1200 изображений JPEG с возможностью записи до 1 Гб на карту памяти;
  • автоматическая поправка на отражённую эффективную температуру;
  • фильтр подавления шума.

Комплектация

  • тепловизионная камера;
  • стандартный объектив, 14,5° или 24° (Si);
  • теплозащитный экран;
  • карта SD и адаптер для ПК;
  • наплечный ремень;
  • батарейки 2 шт.;
  • кабель USB;
  • зарядное устройство с разъёмами под разные типы розеток;
  • программное обеспечение FLIR Tools на CD;
  • кабели HDMI-DVI, HDMI-HDMI;
  • микроадаптер Wi-Fi USB;
  • транспортировочный кейс;
  • руководство.

Технические характеристики

Поле зрения (FOV) / Минимальное фокусное расстояние объектив 14,5°: 14,5°×10,8° / 0.5 м
объектив 24°: 24°×18° / 0.3 м
Относительная апертура объектива 1.5
Тепловая чувствительность/NETD <15 мК при +30 °C
Фокусировка автоматическая или ручная (встроенный привод либо на объективе)
Масштабирование 1-8х непрерывное, цифровое масштабирование
Цифровое улучшение деталей фильтр подавления шума
Матрица в фокальной плоскости (FPA) / Спектральный диапазон охлаждаемый InSb / 3,8 – 4,05 мкм
Разрешение детектора 320×240 пикселей
Охлаждение датчика микроохладитель Стирлинга (FLIR MC-3)
Частота кадров 60 Гц
Дисплей встроенный широкоэкранный ЖК, 4,3 дюймов, 800×480 пикселей
Видоискатель встроенный, поворачиваемый OLED, 800×480 пикселей
Автоматическая настройка изображений непрерывное/ручное; линейное или на основе гитограммы
Ручная настройка изображений уровень/диапазон
Режимы изображений ИК-изображение, визуальное изображение
Диапазон измеряемых температур от -20 до +1500 °C
Точность ±1 °C для диапазона температур (0 – 100 °C)
  или ±2% от показаний для диапазона температур (> +100 °C)
Анализ измерений:
–  экспонометр 10
–  область 5 окон с макс./мин./средн. положением
–  профиль 1 линия (горизонтальная или вертикальная)
Разность температур разность температур между функциями измерений или эталонной температурой
Эталонная температура устанавливается вручную или получается с помощью функции измерения
Поправка на частичное отражение переменная от 0,01 до 1,0 или выбирается из редактируемого списка материалов
Поправка на отражённую эффективную температуру автоматически на основе входных значений отражённой температуры
Поправки измерений отражённая температура, расстояниe, пропускание атмосферы, влажность, внешняя оптика
Команды меню Уровень, Диапазон, Автонастройка, Непрерывный/ручной/полуавтоматический, Масштабирование, Палитра, Пуск/остановка записи, Сохранение изображения, Назад/запись изображения
Цветовые палитры Железо, Серый, Радуга, Arctic, Lava, Радуга HC
Команды настройки 1 программируемая кнопка, local adaptation of units, язык, дата и время, formats
Тип хранения изображений съёмная SD либо SDHC карта памяти, два слота
Ёмкость хранения изображений > 1200 изображений (JPEG) с возможностью записи до 1 Гб на карту памяти
Режим хранения изображений ИК/визуальные изображения; визуальное изображение может автоматически совмещаться с соответствующим ИК-изображением
Форматы файлов стандартный JPEG, с 14-битными данными измерений
GPS данные о местоположении автоматически добавляются с каждому изображению
Запись радиометрического ИК-видео 15 Гц на карту памяти
Запись нерадиометрического ИК-видео MPEG4 (до 60 мин./клип) на карту памяти; визуальное изображение автоматически совмещается с соответствующей записью нерадиометрического ИК-видео
Запись видео на цифровую камеру MPEG4 (25 мин./клип) на карту памяти
Потоковая передача нерадиометрических ИК-изображений RTP/MPEG4
Встроенная цифровая камера 3,2 мегапикселей, автофокусировка, две лампы подсветки
Лазерный указатель активируется соответствующей кнопкой
Интерфейсы обмена данными:
–  WLAN Peer to peer (adhoc) для iOS или infrastructure (network) для Android
–  USB USB-A: подключение внешнего USB-устройства (напр. флеш-карты)
USB Mini-B: передача данных с и на ПК
–  USB, стандартный USB Mini-B: 2.0 High Speed
–  видео цифровой вывод видео (изображения)
Тип батареи перезаряжаемые литий-ионные батареи
Напряжение     7.2 В
Время работы батареи > 3 часа при 25 °C и типовом использовании
Система зарядки     в камере (адаптер переменного тока или 12 В от автомобильного зарядного устройства) либо 2-секционное зарядное устройств
Время запуска типовое 7 мин. при 25 °C
Диапазон рабочих температур от -20 до +50 °C
Диапазон температур хранения от -30 до +60 °C
Влажность (рабочая и при хранении) IEC 68-2-30/24 ч. 95% относительной влажности +25 °C до +40 °C (2 цикла)
EMC EN61000-6-4 (Излучение)
EN61000-6-2 (Защищённость)
FCC 47 CFR часть 15 класс A (Излучение)
EN 61 000-4-8, L5
Герметичность IP 54 (IEC 60529)
Устойчивость к ударным нагрузкам 25 г (IEC 60068-2-29)
Устойчивость к вибрации 2 г (IEC 60068-2-6)
Вес камеры, включая объектив и аккумулятор 2,48 кг
Вес батареи 0,24 кг
Размеры камеры с объективом (Д×Ш×В) 305×169×161 мм
Крепление на штатив стандартное, 1/4"-20
Материал корпуса алюминий, магний
Материал ручки TPE термопластичный эластомер
