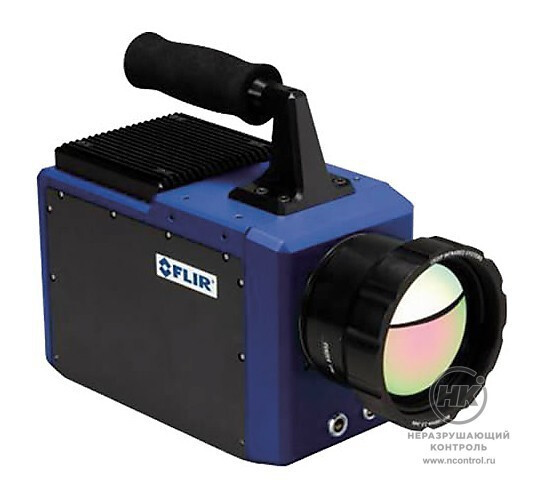

Тепловизор FLIR серии SC7000

Товар снят
с производства

В избранное

Сравнить

Тепловизор FLIR серии SC7000 — универсальный прибор, работающий в широком динамическом диапазоне. Разработан для научных и промышленных исследований. В зависимости от модели и детектора тепловизор позволяет снимать с частотой кадров до 62 кГц.

Для тепловизоров серии SC7000 предлагается большой выбор средневолновых и длинноволновых детекторов для решения различных задач спектрального и полиспектрального анализа. Сменные объективы дают возможность выбора оптики в зависимости от поставленной цели.

В стандартной комплектации тепловизоры оснащены моторизованной 4х-позиционной диск-кассетой фильтров. Благодаря этому возможно представление изображений в очень узком диапазоне электромагнитного спектра.

14 бит
Динамический диапазон

Документы в PDF

Скачать карточку в формате PDF

Особенности

многооконный режим позволяет выводить определённый фрагмент изображения в отдельное окно;
технологии CNUC и Hypercal позвляют не заниматься коррекцией неоднородности;

размер и положение дополнительных окон можно выбирать с помощью ПО тепловизора;
высокая частота кадров в многооконном режиме, до 62 кГц;

Технические характеристики моделей

	SC7210-7500/SC7300	SC7300L/SC7900VL	SC7600-7650/SC7700	SC7750L/SC7790VL
Спектральный диапазон	MW (средние волны)	LW (длинные волны)	MW (средние волны)	LW (длинные волны)
Тип детектора	InSb / MCT	MCT	InSb / MCT	MCT
Разрешение	320x256	320x256	640x512	640x512
Шаг датчика	30 мкм	30 мкм	15 мкм	16 мкм
Спектральный диапазон	1,5 – 5,1 мкм для InSb (BB) 3,7 – 4,8 мкм для MCT	– 9,3 мкм для SC7300L –11,5 мкм для SC7900VL	1,5 – 5,1 мкм	8,0 – 9,4 мкм для SC7750L 8,0 – 11,5 мкм для SC7790VL
Чувствительность, эквивалентная шуму (NETD)	<20 mK для InSb <25 mK для MCT	<20 mK/<25 mK	<20 mK/<25 mK	<30 mK/<37 mK
Стандартный температурный диапазон	5...300 °C для InSb 5...150 °C для MCT	5...150 °C	5...300 °C для InSb 5...150 °C для MCT	5...80 °C
Опциональный температурный диапазон	-20...300 °C / -20...150 °C 5...1500 °C / 5...500 °C до 2500 °C / до 1500 °C до 3000 °C (для InSb)	-20...150 °C 5...150 °C до 1500 °C	-20...300 °C /-20...150 °C 5...1500 °C / 5...150 °C до 2500 °C / до 1500 °C до 3000 °C для SC7700 : -20...250 °C / 5...150 °C , до 1500 °C	-20...80 °C (до -80 °C для SC7900VL) 5...80 °C 80...300 °C 300...1100 °C
Частота полных кадров	InSb: 190 Гц – 380 Гц в полнокадровом режиме, до 3 кГц – 39,8 кГц в оконном режиме MCT: 230 Гц в полнокадровом режиме, до 25 кГц в оконном режиме	230 Гц в полнокадровом режиме, до 23 кГц в оконном режиме	InSb: 100 Гц в полнокадровом режиме до 3,425 кГц в оконном режиме MCT: 115 Гц в полнокадровом режиме до 3,0 кГц в оконном режиме	115 Гц в полнокадровом режиме, до 62 кГц в оконном режиме
Вывод цифровых данных	GigE, Camera Link	GigE, Camera Link	GigE, Camera Link	GigE, Camera Link
Управление и контроль	GigE, Camera Link	GigE, Camera Link	GigE, Camera Link	GigE, Camera Link
Оконный режим съемки	Произвольного размера и расположения (фиксированная для SC7210)	Произвольного размера и расположения	Произвольного размера и расположения	Произвольного размера и расположения
Апертура	f/3.0 для InSb и f/2.0 for MCT	f/2.0	SC7600 f/3.0 – SC7650 f/2.5 – SC7700 f/3.0	f/2.0
Спектральные фильтры	Моторизованный 4-позиционный диск-кассета. Сменные фильтры	Моторизованный 4-позиционный диск- кассета. Сменные фильтры	Моторизованный 4-позиционный диск- кассета. Сменные фильтры. Нет в наличии фильтров для SC7650E (только DACH)	Моторизованный 4-позиционный диск- кассета. Сменные фильтры

Общие характеристики

Динамический диапазон	14 бит, 16 бит с DRX
Калибровка камеры по температуре	Да
Компенсация изменения внешних условий	Да
Точность температурных измерений	±1 % или ±1 °C
Hypercal™ / CNUC™ Functionality	Да
Вывод аналогового сигнала	Да
Аналоговое видео	композитное или S-Video
Моторизованная фокусировка	Опционально SWB: 27 мм/50 мм MW: 12 мм/25 мм/50 мм/x1/x1WD30 LW: 12 мм/25 мм/50 мм/100 мм/1x
Автофокус	Опционально
Встроенный временной модуль IRIG-B	Опционально
Внешний запуск	Да
Поддержка SDK	Да
Совместимость с Lab View	Да
Совместимость с Matlab	Да

Доступные объективы

SC7210-7500/SC7300	SC7300L/SC7900VL	SC7600-7650/SC7700	SC7750L/SC7790VL
12 мм – 44° × 36° (кроме SWB) 25 мм – 22° × 17° 27 мм – 20° × 16° в SWB 50 мм – 11° × 8,8° 100 мм – 5,5° × 4,4° 200 мм – 2,75° × 2,2°	12 мм – 44° × 36° 25 мм – 22° × 17° 50 мм – 11° × 8,8° 100 мм – 5,5° × 4,4° 200 мм – 2,75° × 2,2°	12 мм – 44° × 36° (кроме SWB) 25 мм – 22° × 17° 27 мм – 20° × 16° в SWB 50 мм – 11° × 8,8° 100 мм – 5,5° × 4,4° 200 мм – 2,75° × 2,2°	25 мм – 23,6° × 18,1° 50 мм – 11,7° × 9,4° 100 мм – 5,9° × 4,7°
Приближение x1 – 9,6 × 7,7 мм (кроме SWB) Приближение x3 – 3,2 × 2,6 мм (кроме SWB) Приближение x1 – 9,6 × 7,7 мм WD 300 мм (кроме SWB)	Приближение x1 – 9,6 × 7,7 мм Приближение x3 – 3,2 × 2,6 мм	Приближение x1 – 9,6 × 7,7 мм (кроме SWB) Приближение x3 – 3,2 × 2,6 мм (кроме SWB) Приближение x1 – 9,6 × 7,7 мм WD 300 мм (кроме SWB)
