Тепловизор утечки газа FLIR GF320

Тепловизор утечки газа FLIR GF320 [фото №1] Тепловизор утечки газа FLIR GF320 [фото №2] Тепловизор утечки газа FLIR GF320 [фото №3] Тепловизор утечки газа FLIR GF320 [фото №4]

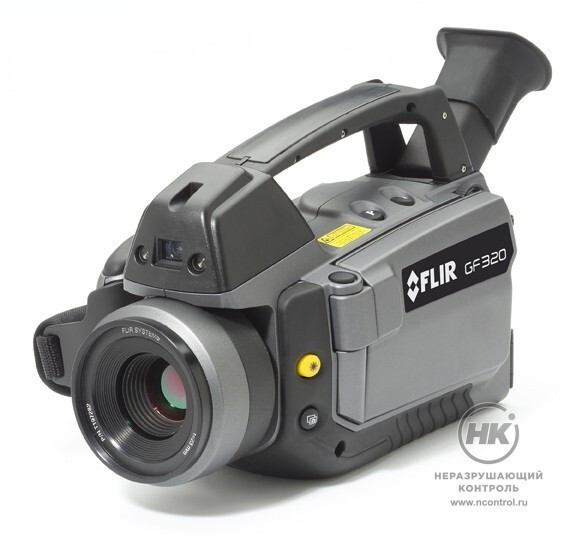

Тепловизор утечки газа FLIR GF320 [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Тепловизор FLIR GF320 обнаруживает и визуализирует утечки летучих органических соединений без остановки производства. Разработан для применения в потенциально взрывоопасных средах в нефтегазовой промышленности. Спектральный диапазон 3,2 – 3,4 мкм. Стандартный температурный диапазон: от -20 до +350 °C.

Переносной тепловизор позволяет обнаруживать утечки газа с безопасного расстояния. Помогает защитить окружающую среду, выявляя утечки экологически вредных газов. Прибор используется в химии и нефтехимии,  на нефтеперерабатывающих и газоперерабатывающих заводах, морских платформах, в производстве биогаза и на электростанциях.

Тепловизор оснащён видоискателем с изменяемым углом наклона, вращающимся ЖК-экраном и поворотной рукояткой. Прибор имеет конструкцию видеокамеры, обеспечивая оператору три точки контакта при работе.

Изображения, полученные с помощью камеры, можно записывать с помощью любого видеорекордера. Это упрощает учёт данных и оформление документации.

30  мкм
Шаг детектора

Документы в PDF

Скачать карточку в формате PDF
Описание типа СИ
Буклет

Особенности

  • визуализация утечек газа в режиме реального времени;
  • полная калибровка для измерения температуры;
  • периодическое сохранение изображений;
  • обнаружение утечек вблизи или на расстоянии;
  • обследование без остановки производства;
  • интеграция данных GPS в отчёты.

Комплектация

  • тепловизионная камера;
  • CD-диск с ПО FLIR Tools для ПК;
  • кабели HDMI-DVI, HDMI-HDMI;
  • карта памяти и адаптер;
  • зарядное устройство;
  • батарея 2 шт.;
  • кабель USB;
  • блок питания с разъёмами под разные виды розеток;
  • CD-диск с ПО FLIR VideoReportTM для ПК;
  • информационное руководство;
  • калибровочный сертификат;
  • транспортировочный кейс;
  • наплечный ремень.

Технические характеристики

Матрица в фокальной плоскости (FPA) / Спектральный диапазон охлаждаемый InSb / 3.2 – 3.4 мкм
Поле зрения (FOV) / Минимальное фокусное расстояние объектив 14.5°: 14.5° × 10.8° / 0.5м
объектив 24°: 24° × 18° / 0.3 м
Относительная апертура объектива 1.5
Фокусировка автоматическая либо ручная (встроенный привод или на объективе)
Масштабирование  1-8х непрерывный, цифровой зум
Цифровое улучшение деталей фильтр подавления шума, высокочувствительный режим (HSM)
Разрешение детектора 320×240 пикселей
Тепловая чувствительность / NETD <15 мК при +30 °C
Охлаждение датчика микроохладитель Стирлинга (FLIR MC-3)
Частота кадров 60 Гц
Дисплей встроенный широкоэкранный ЖК, 4.3 дюйма, 800×480 пикселей
Видоискатель встроенный, поворачиваемый OLED, 800×480 пикселей
Автоматическая настройка изображений непрерывный/ручной; линейно или на основе гистограммы
Ручная настройка изображений уровень/диапазон
Режимы изображений ИК-изображение, визуальное изображение, высокочувствительный режим (HSM)
Точность измерений ±1 °C для диапазона температур (0 – 100 °C) или ±2% от показаний для диапазона температур (> +100 °C)
Диапазон измеряемых температур от -40 до +350 °C
Обнаружение газов бензол, этанол, этилбензол, гептан, гексан, изопрен, метанол, метилэтилкетон, метилизобутилкетон, октан, пентан, 1-пентен, толуол, ксилол, бутан, этан, метан, пропан, этилен, пропилен
Анализ измерений:
– экспонометр 10
– область 5 окон с макс./мин./средн. положением
– профиль 1 линия (горизонтальная или вертикальная)
– разность температур разница температур между функциями измерений или эталонной температурой
– эталонная температура устанавливается вручную или получается с помощью функции измерения
– поправка на излучение переменная от 0.01 до 1.0 или выбирается из редактируемого списка материалов
– поправки измерений отраженная температура, расстояние, пропускание атмосферы, влажность, внешняя оптика
Команды меню Уровень/диапазон
Автоматическая настройка: непрерывная/ручная/полуавтоматическая
Масштабирование
Палитра
Пуск/остановка записи
Сохранение изображения
Назад/запись изображения
Цветовые палитры «Железо», «Оттенки серого», «Радужная», «Арктическая», «Лава», «Радужная интенсивная»
Команды настройки 1 программируемая кнопка, режим наложения записи, адаптация местных единиц, языка, форматов даты и времени
Тип хранения изображений съёмная SD или SDHC карта памяти, два слота
Ёмкость хранения изображений > 1200 изображений (JPEG) с возможностью записи до 1 Гб на карту памяти
Режим хранения изображений ИК/визуальное изображение;
визуальное изображение автоматически совмещается с соответствующим ИК-изображением
Периодическое сохранение изображений каждые 10 секунд до 24 часов
Форматы файлов стандартный JPEG, с 14-битными данными измерений
GPS данные о расположении автоматически добавляются в каждое изображение со встроенной GPS
Запись нерадиометрического ИК-видео MPEG4 (до 60 минут/клип) на карту памяти;
визуальное изображение автоматически совмещается с соответствующей записью нерадиометрического ИК-видео
Запись цифрового видео MPEG4 (25 минут/клип) на карту памяти
Потоковая передача радиометрических ИК-изображений полное динамическое на PC через USB или WLAN
Потоковая передача нерадиометрических ИК-изображений RTP/MPEG4
Потоковая передача цифрового видео MPEG4 через Wi-Fi
несжатое цветное видео через USB
Встроенная цифровая камера 3.2 мегапикселей, автофокусировка, и две лампы подсветки
Лазерный указатель активируется соответствующей кнопкой
Интерфейсы обмена данными:
– WLAN Peer to peer (adhoc) для iOS или infrastructure (сеть) для Android
– USB USB-A: подключение внешнего устройства USB (напр. флеш-карта)
USB Mini-B: передача данных с и на ПК
– USB, стандартный USB Mini-B: 2.0 High Speed
– видео цифровой вывод видео (изображения)
Время работы батареи > 3 часов при 25 °C и стандартном использовании
Время запуска стандартное 7 мин. при 25 °C
Питание перезаряжаемые литий-ионные батареи
Напряжение 7.2 В
Система зарядки в камере (адаптер переменного тока или 12 В от автомобильного зарядного устройства) либо 2-секционное зарядное устройство
Диапазон рабочих температур от -20 до +50 °C
Диапазон температур хранения от -30 до +60 °C
Влажность (работа и хранение) IEC 68-2-30/24 ч при 95% относительной влажности, от +25 до +40 °C (2 цикла)
Электромагнитная совместимость EN61000-6-4 (Излучение)
EN61000-6-2 (Защищенность)
FCC 47 CFR часть 15 класс A (Излучение)
EN 61 000-4-8, L5
Герметичность IP 54 (IEC 60529)
Устойчивость к ударам 25 г (IEC 60068-2-29)
Устойчивость к вибрации 2 г (IEC 60068-2-6)
Вес камеры с объективом и батареей 2.48 кг
Вес батареи 0.24 кг
Размер камеры с объективом (Д×Ш×В) 306×169×161 мм
Крепление на штатив стандартное, ¼"-20
Материал корпуса алюминий, магний
Материал ручки TPE термопластичный эластомер
