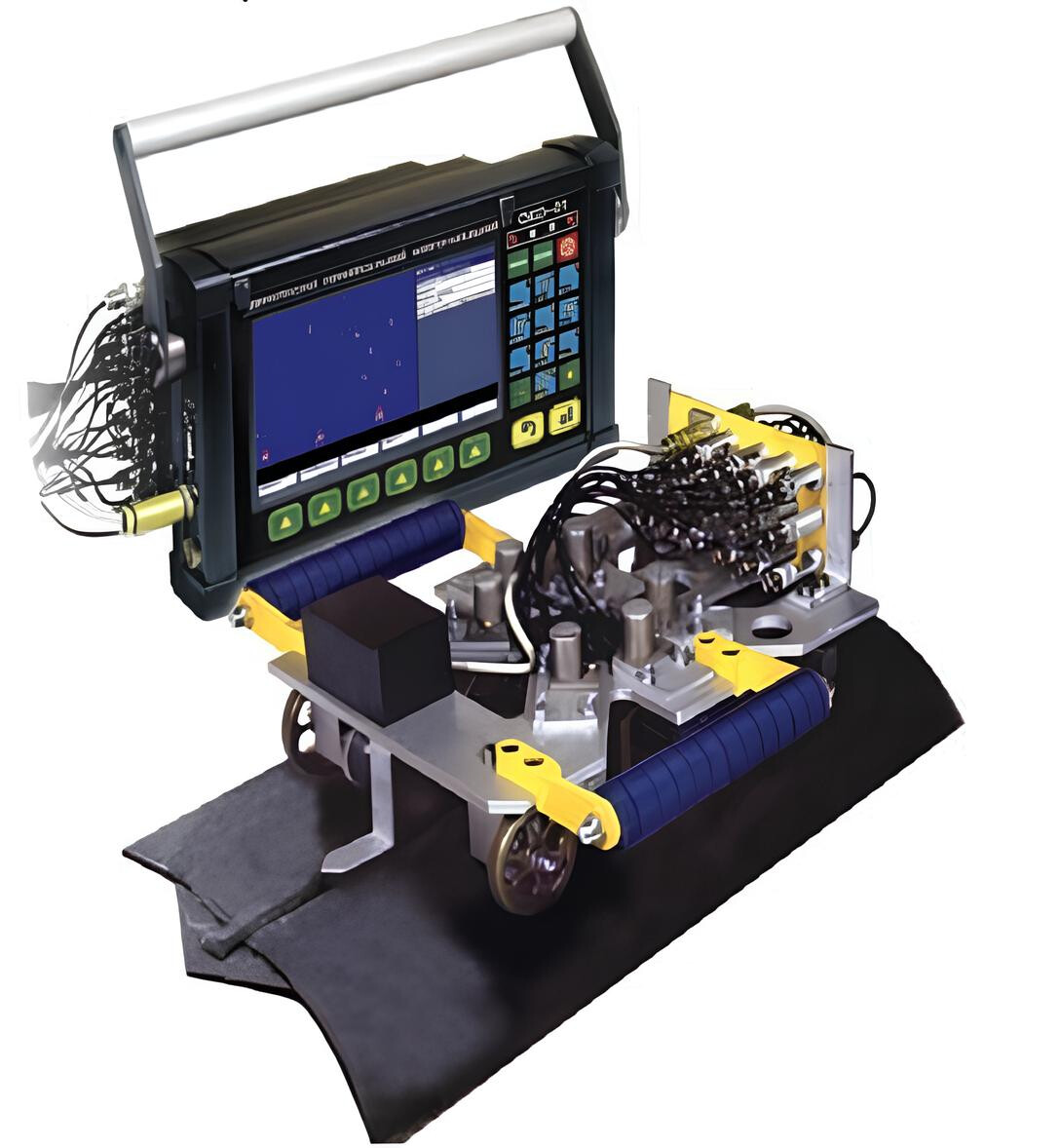

Ультразвуковой дефектоскоп УД4-94-ОКО-01

Купить
В избранноеВ избранное
СравнитьСравнить

Многоканальный ультразвуковой дефектоскоп УД4-94-ОКО-01 предназначен для поиска дефектов. Распознаёт их формы, ориентацию и глубину залегания. Диапазоны измеряемых толщин по стали: от 1 мм до 18 000 мм. Может работать с механизированными и автоматизированными комплексами неразрушающего контроля.

Дефектоскоп измеряет материалы и изделия со скоростями распространения ультразвуковых колебаний в диапазоне от 1 500 м/с до 8 000 м/с. Шероховатость поверхности в зоне акустического контакта с преобразователем Rz не более 80 мкм.

IP 64
Степень защиты корпуса

УД4-94-ОКО-01 работает с дистанционно управляемыми и ручными сканерами. Сканирующее устройство распознаёт пространственное положение пьезоэлектрических преобразователей.

Количество каналов дефектоскопа УД4-94-ОКО-01: 8 / 16 / 24 / 32 - в зависимости от потребностей. Возможна разработка специализированного программного обеспечения под конкретную задачу контроля.

Документы в PDF

Особенности

  • информация отображается в форме А-скана, Б-скана и ортогональных видов;
  • фиксация координат дефекта на Б-скане и ортогональных видах Б-сканов;
  • возможность подключения до 2-х датчиков пути;
  • измерение задержек в призме преобразователя;
  • измерение скорости распространения УЗК в исследуемом объекте.

Комплектация

  • блок центральный ОКО-01;
  • блок ультразвуковой;
  • преобразователь пьезоэлектрический;
  • блок питания аккумуляторный;
  • блок питания сетевой;
  • кабель ультразвуковой;
  • устройство зарядное АЗУ-6;

  • карта памяти компакт-флэш;
  • устройство чтения карты памяти;
  • сканирующее устройство;
  • программное обеспечение;
  • руководство по эксплуатации;
  • чехол;
  • кейс .

Технические характеристики

Габариты 320×180×140 мм
Масса 6 кг
Языки русский, английский
Количество УЗ-каналов в блоке 8
Количество блоков 3
Аккумулятор 12В
Продолжительность непрерывной работы 8 часов
Питание от сети 220 (±10%) В, 50±1 Гц
Установление режима работы 1 мин
Разрешение дисплея 800×600 пикселей
Диагональ дисплея 214 мм
Степень защиты IP 64
Работа при температуре от -100 до +400 ⁰С
Влажность 93±3%
Частота зондирующих импульсов 10−1000 Гц (шаг – 1, 10 или 100 Гц)
Амплитуда 180 В
Усиление 0−100 дБ
Диапазон контроля 0−18000 мм
Скорость УЗК 1500−8000 м/с
Задержка в призме 0−100 мкс
Угол ввода 0−900 ⁰
Задержка диапазона 0−6 000 мкс
