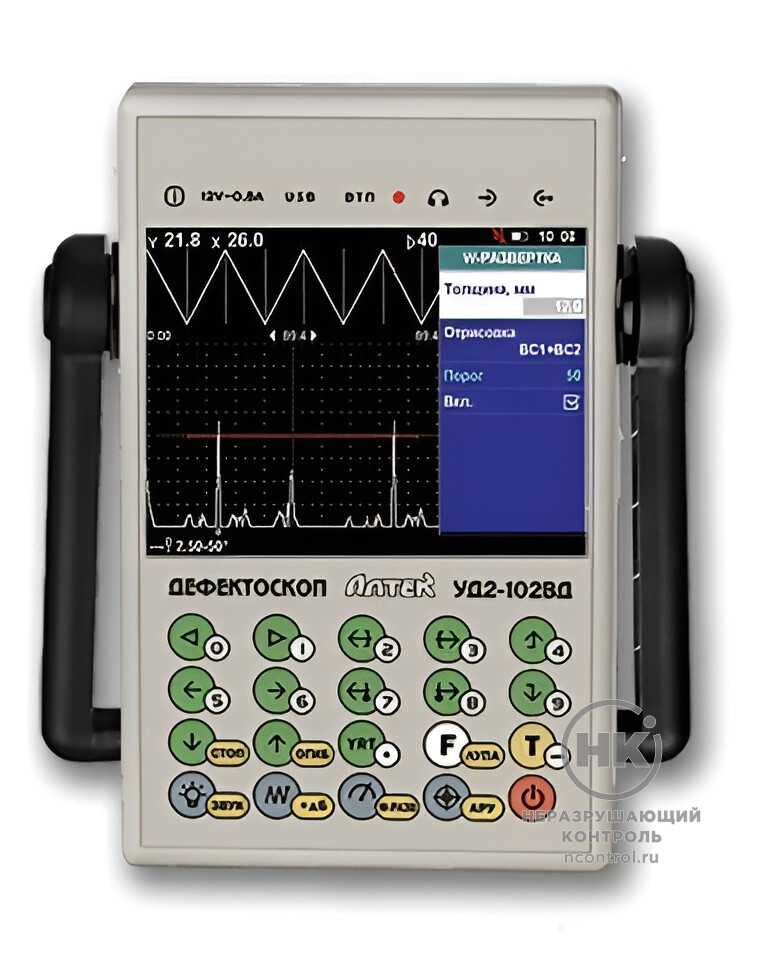

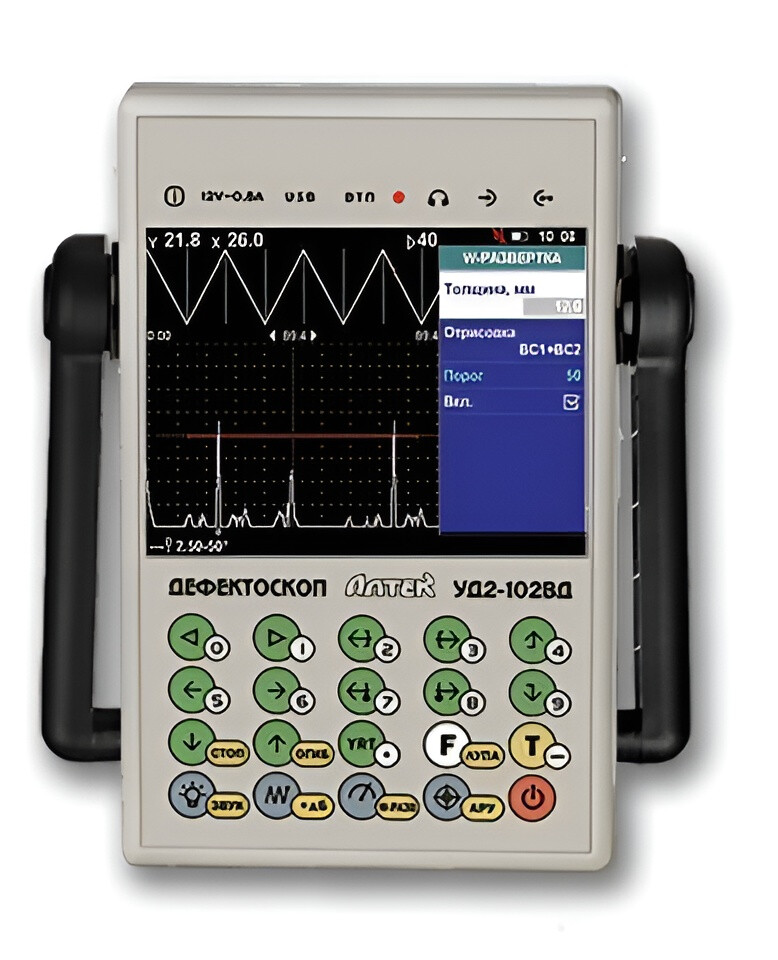

Ультразвуковой дефектоскоп УД2-102ВД

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой дефектоскоп УД2-102ВД предназначен для поиска дефектов в изделиях из металлов, сплавов и неметаллов. Представляет информацию в виде А-развертки, W-развертки и В-развертки. Выпускается в вагонной, локомотивной, нефтегазовой версиях, а также в версиях для метрополитена, приёмочного контроля, путевых машин и рельсового хозяйства.

Два строба позволяют реализовать контроль практически любых изделий различными методами. Управление началом и концом строба ведётся независимо. Также предусмотрена возможность смещения строба. В прибор встроена звуковая и световая сигнализации дефекта. Есть возможность удлинения срабатывания сигнализации, для исключения пропуска дефектов малых размеров.

2400 мкс
Максимальная длительность А - развертки

Документы в PDF

Скачать карточку в формате PDF

Руководство по эксплуатации

Сертификат признания утвержденного типа средств измерений

Свидетельство об утверждении типа средств измерений

Сертификат о признании утверждении типа средств измерений

Сертификат об утверждении типа средств измерений (Беларусь)

Свидетельство о регистрации

Разрешение на применение

Разрешение Горнотехнического контроля (Казахстан)

Автоматические режимы

УД2-102ВД оптимизирует длительность развертки, устанавливает требуемые значения скоростей УЗК для продольных и поперечных волн. Корректирует частоты следования зондирующих импульсов. Настраивает нуль глубиномера и чувствительность по опорному сигналу.

Дефектоскоп настраивается на заданную эквивалентную площадь и определяет эквивалентные размеры дефектов с помощью встроенной АРД-диаграммы. Также автоматически запоминает номера последних используемых настроек, блоков настроек и протоколов.

Выравнивание чувствительности

Временная регулировка чувствительности задаётся вручную. Возможно автоматическое выравнивание чувствительности в зоне контроля с помощью встроенной АРД-диаграммы.

Прибор оснащён автоматической регулировкой усиления. Она позволяет учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу.

Энергонезависимая память

УД2-102 сохраняет результаты контроля в виде протоколов с кадром А- или В-развертки, а также в виде отчётов о проведении контроля. Возможно сохранение блоков настроек для удобства реализации многоэтапного контроля.

Особенности

индикация амплитуды отраженного сигнала с использованием "автоматической" метки, отслеживающей вершину максимального сигнала в стробе;
постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта;

измерение параметров для любых сигналов с использованием "ручной" метки с автоматическим поиском максимума отраженного сигнала.

Комплектация

электронный блок;
пьезоэлектрические преобразователи;
зарядное устройство – сетевой адаптер;
программное обеспечение для ПЭВМ и база данных;
кабель RS232;
переходник с RS232 на USB;
кабель для подключения совмещенных ПЭП;
кабель для подключения раздельно-совмещенных ПЭП;
переходники для подключения ПЭП с разъемом СР-50;
методика поверки;

чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей;
дополнительная аккумуляторная батарея;
руководство по эксплуатации;
формуляр.
сумка;
П111–2,5–К12°;
П121–2,5–50° ;
П121–2,5–65°;
П121–5–50°;
П121–5–65°;
П112–5–12/2.

Технические характеристики

Методы ультразвукового контроля, реализуемые дефектоскопом	эхо, зеркальный, зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефектоскопом	фазовый, амплитудны
Режимы вихретокового контроля	динамический, статический
Количество ультразвуковых каналов	1
Количество вихретоковых каналов	1
Основной индикатор дефектоскопа	экран ЭЛД
Дополнительные индикаторы дефектоскопа	встроенный звуковой индикатор, светодиод на панели дефектоскопа, светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц
- версия приемочный контроль	1,25; 1,8; 2,5; 5,0
- вагонная, локомотивная версии и версия метрополитен	0,4; 1,25; 2,5; 5,0
- рельсовая версия	2,5
Амплитуда электрических колебаний при возбуждении УЗК, В
- высокой амплитуды	120
- низкой амплитуды	4,5
Частота следования зондирующих импульсов УЗК, Гц	25 ... 5000
Типы разверток
- в режиме ультразвукового контроля	А‑развертка, W-развертка, В-развертка
- в режиме вихретокового контроля	бегущая развертка
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ	0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед.	0 ... 63
Дискретность измерения толщины встроенным ультразвуковым толщинометром (для версии "Приемочный контроль"), мм	0,01
Глубина (амплитуда) ВРЧ, дБ	не более 60
Частота вихретокового контроля, кГц	10 ... 100
Амплитуда сигнала задающего генератора вихретокового канала, В	0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0, мм	1 … 8850
Длительность А-развертки, мкс
- минимальная	6
- максимальная	3048
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм	0,1 … 9,9
Диапазон измерения толщины (для изделий из стали), мм	3 ... 5000
Диапазон рабочих температур окружающего воздуха, С	-20 … +50
Масса, кг, не более:	1,2
Габаритные размеры, мм, не более:	140×220×42
