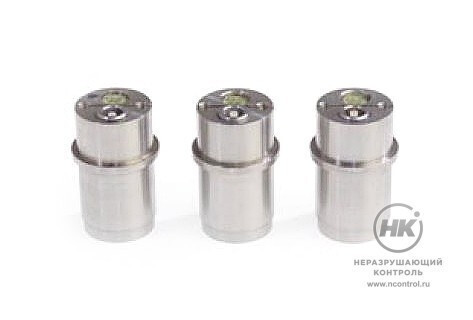

Преобразователи щелевого контакта

Преобразователи щелевого контакта предназначены для ультразвуковой дефектоскопии и толщинометрии сварных соединений и основного металла труб, сосудов, резервуаров, ёмкостей, листов и др. изделий в щелевом варианте контроля с использованием в качестве контактной жидкости воды или незамерзающих жидкостей.

Специализированные преобразователи щелевого контакта применяются в составе установок ручного, механизированного или автоматизированного ультразвукового контроля в заводских и полевых условиях. Преобразователи состоят из опорного износостойкого корпуса с системой подвода контактной жидкости и ультразвукового ПЭП.

Для обеспечения щелевого контакта преобразователь устанавливают в износостойкий корпус и сверху фиксируют прижимной планкой. Контактная жидкость подается по эластичному шлангу, надеваемому на втулку корпуса, и заполняет зазор между преобразователем и объектом контроля.

Особенности

  • возможность использования воды в качестве контактной жидкости;
  • увеличенный более чем в 10 раз ресурс ПЭП;
  • в зависимости от задач контроля применяются преобразователи с частотой 2.5 МГц, 4.0 МГц, 5.0 МГц.

Технические характеристики

Наименование преобразователя серия П311Щ серия П312Щ серия П321Щ
Тип преобразователя прямые совмещённые прямые раздельно-совмещённые наклонные
Угол ввода 40°, 45°, 50°, 60°, 65°, 68°, 70°, 73°, 75°
