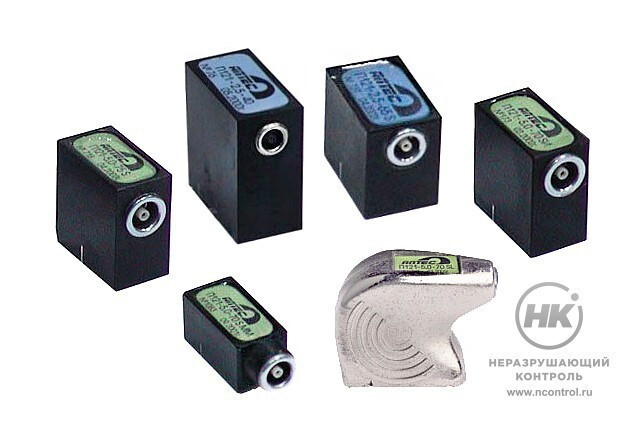

Наклонные совмещённые ПЭП П121

Купить

Задать вопрос о товаре

В избранное

Сравнить

Наклонные совмещённые преобразователи предназначены для решения большинства задач неразрушающего контроля при дефектоскопии и толщинометрии изделий. Вводят и принимают колебания под различными углами к поверхности объекта контроля.

Для УЗК труб и сосудов преобразователи выпускаются с цилиндрической рабочей поверхностью, выполненной под контролируемый диаметр. Наклонные ПЭП могут быть выполнены с другими углами ввода, на другие частоты, других диаметров и размеров пьезоэлементов, и согласованы для работы с любыми ультразвуковыми дефектоскопами.

Документы в PDF

Скачать карточку в формате PDF

Особенности

пониженный уровень реверберационных шумов за счёт специальных поглотителей шумов;
увеличенное отношение сигнал/шум благодаря оптимизации геометрии призмы;
имеют миниатюрные разъёмы Lemo 00;

по заказу снабжаются идентификатором: микросхемой памяти с параметрами преобразователя;
имеют износостойкий слой на рабочей поверхности.

Варианты исполнения на частоту 1.8 МГц и 2.5 МГц

стандартное исполнение: 23×15×20 мм;
maxi исполнение (индекс «В»): 30×16×32 мм;
литой корпус (индекс «L»): 40×20×30 мм.

Варианты исполнения на частоту 5.0 МГц и 10.0 МГц

стандартное исполнение: 20×11×20 мм;
mini исполнение (индекс «М»): 20×11×11 мм;
литой корпус (индекс «L»): 28×15×22 мм.

Технические характеристики

Наименование преобразователя	Частота	Угол ввода	Диаметр пьезоэлемента	Стрела
П121-1,8-40	1,8±0,2 МГц	40°±1°	12 мм	7 мм
П121-1,8-50	1,8±0,2 МГц	50°±1°	12 мм	8 мм
П121-1,8-65	1,8±0,2 МГц	65°±1°	12 мм	8,5 мм
П121-2,5-40	2,5±0,2 МГц	40°±1°	12 мм	7 мм
П121-2,5-45	2,5±0,2 МГц	45°±1°	12 мм	7 мм
П121-2,5-50	2,5±0,2 МГц	50°±1°	12 мм	8 мм
П121-2,5-60	2,5±0,2 МГц	60°±1°	12 мм	8 мм
П121-2,5-65	2,5±0,2 МГц	65°±1°	12 мм	8,5 мм
П121-2,5-70	2,5±0,2 МГц	70°±1°	12 мм	9 мм
П121-2,5-90	2,5±0,2 МГц	90°±1°	12 мм	—
П121-5,0-40	5,0±0,4 МГц	40°±1°	12 мм	5,5 мм
П121-5.0-45	5,0±0,4 МГц	45°±1°	8 мм	5,5 мм
П121-5,0-50	5,0±0,4 МГц	50°±1°	8 мм	6 мм
П121-5,0-65	5,0±0,4 МГц	65°±1°	8 мм	6 мм
П121-5,0-70	5,0±0,4 МГц	70°±1°	8 мм	6 мм
П121-5,0-75	5,0±0,4 МГц	75°±1°	10 мм	8,5 мм
П121-5,0-90	5,0±0,4 МГц	90°±1°	8 мм	—
П121-10,0-70	10±0,8 МГц	70°±1°	6 мм	5 мм
