Преобразователи для УЗК сварных соединений полиэтиленовых труб

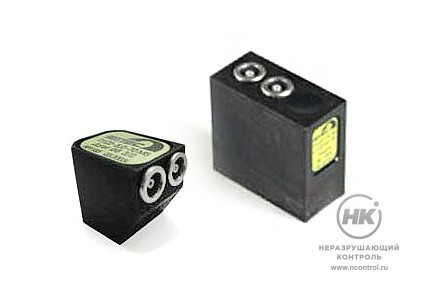

Преобразователи для УЗК сварных соединений полиэтиленовых труб [фото №1] Преобразователи для УЗК сварных соединений полиэтиленовых труб [фото №2]
Преобразователи для УЗК сварных соединений полиэтиленовых труб [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Для УЗК сварных соединений полиэтиленовых трубопроводов, выполненных контактной сваркой, применяют ультразвуковые специализированные преобразователи типа П122-1,8 «Дуэт» и «Тандем». Диапазон контролируемых диаметров труб 63 – 1200 мм, толщиной 5,8 – 73,5 мм.

Раздельные схемы включения, большие углы ввода позволяют надежно обнаруживать вертикально-ориентированные плоские дефекты в сечении сварного шва при высоком отношении сигнал/шум. Методика применения согласована с Госгортехнадзором РФ.

1,8  МГц
Рабочая частота преобразователей

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • возможно изготовление ПЭП на различные типоразмеры труб SDR9, SDR11, SDR17.6 и др., выполненных из полиэтилена ПЭ-80, ПЭ-100 и других марок;
  • настройка осуществляется по плоскодонным сверлениям;
  • тип разъёмов: Lemo00.

Технические характеристики

Наименование преобразователя П122-1,8 «Дуэт» П122-1,8 «Тандем»
Рабочая частота 1,8 МГц 1,8 МГц
Контролируемые диаметры 63 мм, 110 мм, 160 мм, 225 мм, 315 мм 110 мм, 160 мм, 225 мм, 315 мм
Контролируемые толщины 5,8 – 73,5 мм 5,8 – 73,5 мм
Тип разъёма Lemo 00 Lemo 00
