Установка серии «СКАНЕР» для АУЗК сварных швов труб

Добавить в корзину

Запросить КП

Задать вопрос

Доставка по России, за рубеж, самовывоз.

Оплата безналичными на расчётный счёт

Производитель:

Алтес

Документы в PDF

Скачать карточку в формате PDF

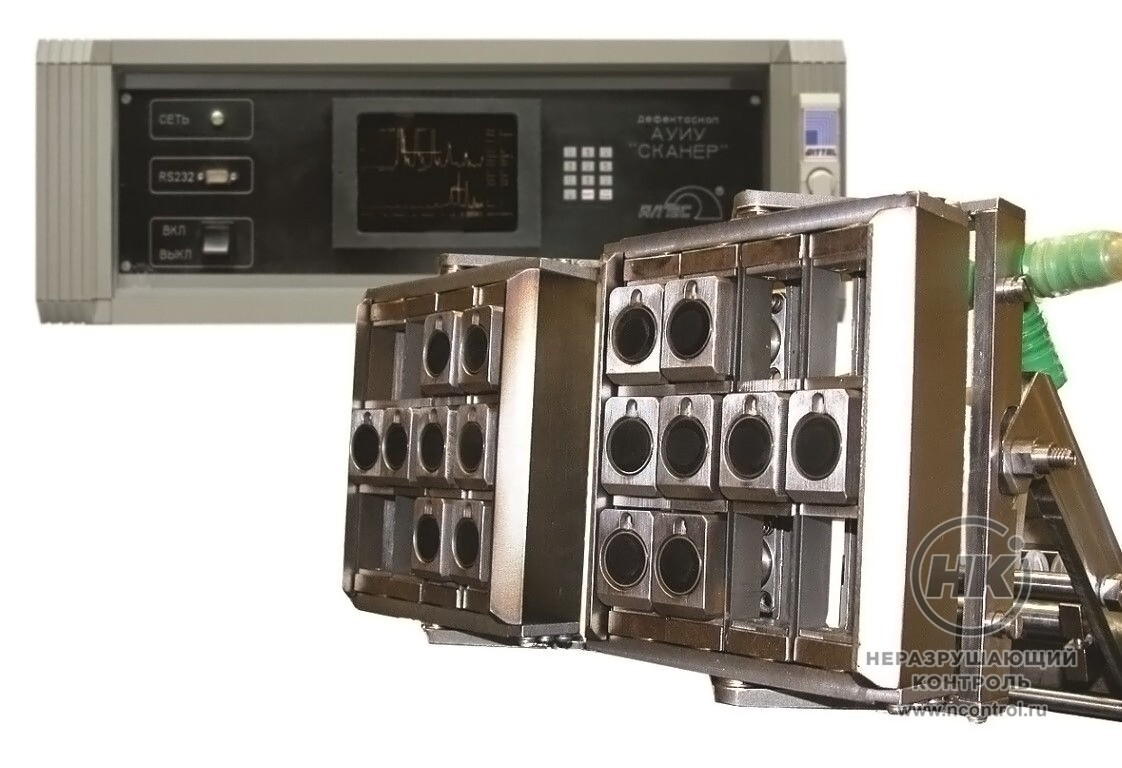

Автоматическая линия контроля АУИУ «СКАНЕР» предназначена для автоматизированного ультразвукового контроля методом продольных и спиральных сварных швов и околошовной зоны продольно- или спиральношовных труб диаметром 508...1420 х 6...40мм, изготовленных из низколегированных сталей типа Ст 3, 10, 16ГС, 17ГС, 17Г2С, 20 и др. с идентичными акустическими свойствами с целью обнаружения дефектов типа нарушений сплошности: трещин, непроваров, несплавлений, шлаковых включений, пор, неоднородностей продольной и поперечной ориентации, согласно нормативных требований API.

Шероховатость поверхности контролируемых труб - в состоянии горячей прокатной поставки.

Контроль производится в цеховых условиях.
Способ акустического контакта - щелевой.
Контактная жидкость — вода.
Скорость контроля - до 12 м/мин.

Ультразвуковая автоматизированная установка измерительная серии «СКАНЕР» с автоматической фиксацией и расшифровкой результатов контроля, в дальнейшем именуемая установка (№ 7.04), предназначена для контроля концов труб с целью обнаружения расслоений, продольно- и поперечно-ориентированных дефектов по всей толщине стенки стальных бесшовных горячекатаных труб Ж159…426 мм и толщиной стенки 6 … 40 мм в технологическом потоке производства труб.

Способ ввода ультразвуковых колебаний - щелевой,
Контактная жидкость - питьевая вода.
Длина контролируемых концов труб — 300 мм.

Автоматизированный ультразвуковой контроль с помощью системы автоматического контроля АУИУ «СКАНЕР» обеспечивает выполнение требований ASTM E 213, ASTM A 106,
SEP 1915, ГОСТ 17410, ISO 3183-3, ISO 10124 по ультразвуковому контролю труб,
изготавливаемых в соответствии с API 5L, API 5D, API 5 CT, ГОСТ 632, ГОСТ 633,
ГОСТ 550, ГОСТ 8731.

Работа установки производится в цеховых условиях.
