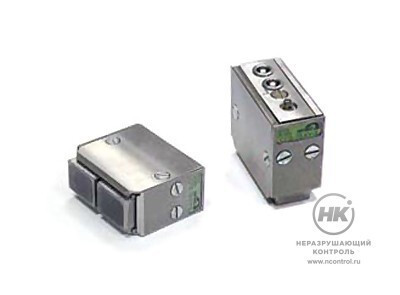

Раздельно-совмещённые наклонные ПЭП типа «Спаренный тандем»

Раздельно-совмещённые наклонные преобразователи типа «Спаренный тандем» предназначены для проведения контроля качества стыковых сварных соединений труб, сосудов и металлоконструкций с толщиной стенки 4 – 13 мм.

Схема спаренных преобразователей обеспечивает высокую помехоустойчивость по отношению к провисам и обладает повышенной чувствительностью к обнаружению плоскостных дефектов: трещин, непроваров. Методика применения согласована с Ростехнадзором РФ.

Преобразователи этого типа позволяют следить за уровнем акустического контакта и чувствительностью. Они формируют дополнительный эхо-импульс акустического контакта, который виден на экране дефектоскопа.

5,0  МГц
Рабочая частота преобразователей

Особенности

  • наличие импульса акустического контакта позволяет проводить контроль по окрашенной поверхности;
  • при проведении контроля сканирование проводится преобразователем только вдоль сварного шва;
  • возможно специализированное исполнение с магнитным удержанием на контролируемом изделии (маркировка МУ);
  • преобразователи изготавливаются с износостойкой рабочей поверхностью.

Технические характеристики

Наименование преобразователя СП5-75КУS СП5-75КУS МУ
Рабочая частота 5 МГц 5 МГц
Угол ввода 75° 75°
Контролируемые диаметры от 57 мм до плоскости от 57 мм до плоскости
Контролируемые толщины 4 – 13 мм 4 – 13 мм
Тип разъёма Lemo 00 Lemo 00
Размеры корпуса 44×20×35 мм 44×28×35 мм
