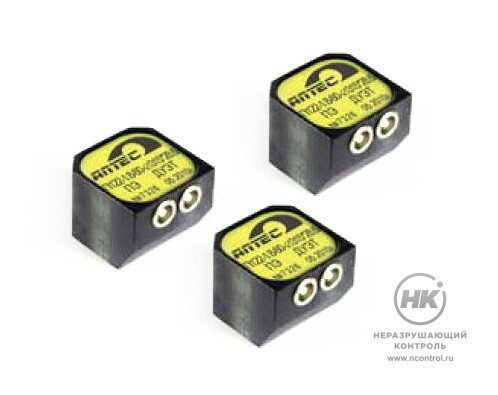

Раздельно-совмещённые наклонные ПЭП типа «Дуэт»

Раздельно-совмещённые наклонные преобразователи типа «Дуэт» предназначены для ультразвукового контроля тонкостенных сварных соединений трубопроводов диаметром от 57 мм и более, с толщиной стенки 3,5 – 7,0 мм.

Схема «симметричный дуэт» обладает повышенной чувствительностью к обнаружению корневых дефектов за счёт разворота излучателя относительно приёмника и фокусировки луча в рабочей зоне. Методика настройки — стандартная: по «зарубкам», «сегментам». Преобразователи применимы для работы с ультразвуковыми дефектоскопами отечественного и импортного производства.

5,0  МГц
Рабочая частота преобразователей

Особенности

  • применение раздельной схемы включения избавляет от реверберационных помех и сводит мёртвую зону к 0 – 0,5 мм;
  • рабочая поверхность преобразователей имеет износостойкий слой.

Технические характеристики

Наименование преобразователя П122-5,0-70 «Дуэт» П122-5,0-72 «Дуэт» П122-5,0-73 «Дуэт»
Рабочая частота 5 МГц 5 МГц 5 МГц
Угол ввода 70° 72° 73°
Контролируемые диаметры 57 – 63 мм, 75 – 89 мм, 102 – 114 мм, 127 – 168 мм, 194 – 325 мм, плоский (>325 мм)
Контролируемые толщины 3,5 – 7,0 мм 3,5 – 7,0 мм 3,5 – 7,0 мм
Тип разъёма Lemo 00 Lemo 00 Lemo 00
Размеры корпуса 24×18×22 мм 24×18×22 мм 24×18×22 мм
