Хордовые фокусирующие преобразователи

Купить

Задать вопрос о товаре

В избранное

Сравнить

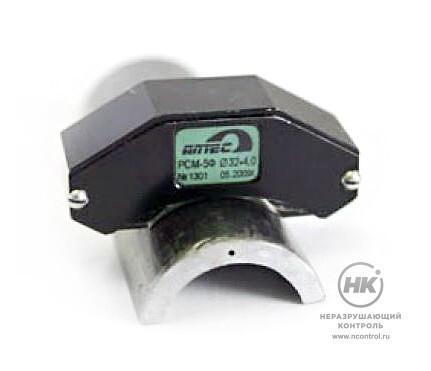

Хордовые фокусирующие преобразователи предназначены для проведения контроля качества стыковых сварных соединений трубопроводов малого диаметра 16 – 51 мм с толщиной стенки 1,5 – 6,0 мм. Фокусировка ультразвукового луча позволяет выявлять объёмные дефекты диаметром 0,1 мм и более.

Используемая в преобразователе хордовая схема наиболее чувствительна к выявлению свищеобразных и плоскостных дефектов: трещин, непроваров. Это обеспечивает высокую помехоустойчивость по отношению к сигналам от валиков и провисов сварного соединения. Возможно изготовление ПЭП для УЗК труб диаметром 10 – 325 мм и толщиной 1,5 – 9 мм.

Преобразователь применим для работы с ультразвуковыми дефектоскопами отечественного и импортного производства. Методика применения РСМ-5Ф согласована с Ростехнадзором РФ.

1,5–6,0 мм
Диапазон контролируемых толщин

Документы в PDF

Скачать карточку в формате PDF

Особенности

призматическая и схемная фокусировка УЗ луча;
высокая помехоустойчивость;

при поиске дефектов отсутствует поперечное сканирование.

Технические характеристики

Наименование преобразователя	Контролируемые диаметры труб	Диапазон контролируемых толщин	Габариты
РСМ-5Ф-Ø16	16 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø18	18 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø21	21 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø25	25 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø28	28 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø32	32 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø36	36 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø38	38 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø42	42 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø45	45 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø48	48 мм	1,5 – 6,0 мм	50×17×16 мм
РСМ-5Ф-Ø51	51 мм	1,5 – 6,0 мм	50×17×16 мм
