Наклонные совмещённые преобразователи общего назначения используются для ручного и автоматизированного ультразвукового контроля. Конструкция ПЭП обеспечивает низкое трение, равномерный износ и стабильный акустический контакт.

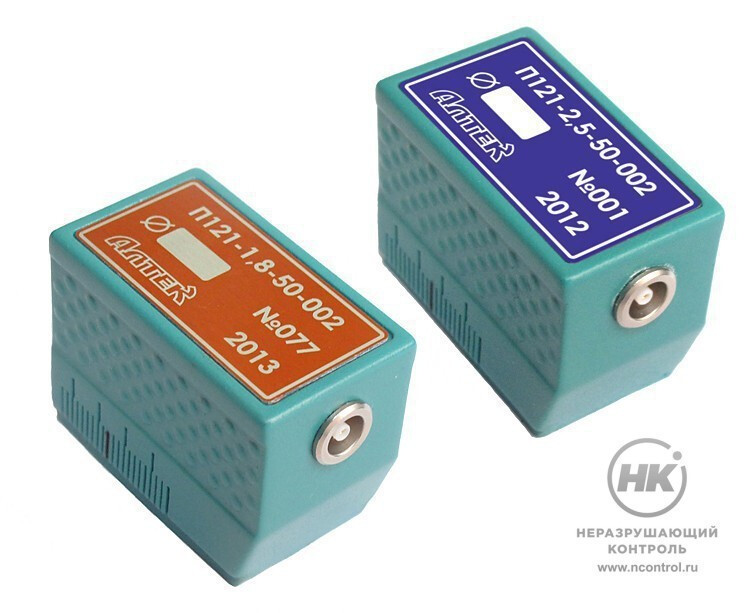

Выполнен в пластмассовом корпусе яркого цвета со скруглёнными гранями. Преобразователь надёжно удерживается при работе в перчатках или без них благодаря противоскользящим элементам. Центральная риска обозначает середину передней грани, это облегчает отметку дефекта на поверхности объекта контроля. Обнизка корпуса позволяет визуально оценить величину и равномерность износа.

П 121
Тип преобразователя

Документы в PDF

Скачать карточку в формате PDF

Особенности

запас на износ подошвы призмы составляет
2,5 – 3 мм для корпуса 002 и 1,5 – 2 мм для корпуса 003;
алюминиевый шильд не повреждается абразивными частицами и контактными смазками;
миллиметровая шкала на боковой части корпуса для отсчёта точки выхода;

микросхема памяти (маркировка П) содержит параметры ПЭП и осуществляет автокалибровку дефектоскопа;
возможна притирка для контроля стыков или гибов диаметрами от 18 до 325 мм;
разъём Lemo 00.250.

Технические характеристики

Наименование преобразователя	Частота	Угол ввода	Размер пьезоэлемента	Стрела	Память
ПЭП на частоту 1,25 МГц
П121-1,25-40-002	1,25 МГц	40°	16×12 мм	10±1 мм	нет
П121-1,25-40-002П	1,25 МГц	40°	16×12 мм	10±1 мм	есть
П121-1,25-50-002	1,25 МГц	50°	16×12 мм	13±1 мм	нет
П121-1,25-50-002П	1,25 МГц	50°	16×12 мм	13±1 мм	есть
П121-1,25-65-002	1,25 МГц	65°	16×12 мм	17±1 мм	нет
П121-1,25-65-002П	1,25 МГц	65°	16×12 мм	17±1 мм	есть
ПЭП на частоту 1,8 МГц
П121-1,8-40-002	1,8 МГц	40°	Ø 12 мм	9±1 мм	нет
П121-1,8-40-002П	1,8 МГц	40°	Ø 12 мм	9±1 мм	есть
П121-1,8-45-002	1,8 МГц	45°	Ø 12 мм	10±1 мм	нет
П121-1,8-45-002П	1,8 МГц	45°	Ø 12 мм	10±1 мм	есть
П121-1,8-50-002	1,8 МГц	50°	Ø 12 мм	11±1 мм	нет
П121-1,8-50-002П	1,8 МГц	50°	Ø 12 мм	11±1 мм	есть
П121-1,8-60-002	1,8 МГц	60°	Ø 12 мм	12±1 мм	нет
П121-1,8-60-002П	1,8 МГц	60°	Ø 12 мм	12±1 мм	есть
П121-1,8-65-002	1,8 МГц	65°	Ø 12 мм	13±1 мм	нет
П121-1,8-65-002П	1,8 МГц	65°	Ø 12 мм	13±1 мм	есть
ПЭП на частоту 2,5 МГц
П121-2,5-50-002	2,5 МГц	50°	Ø 12 мм	11±1 мм	нет
П121-2,5-50-002П	2,5 МГц	50°	Ø 12 мм	11±1 мм	есть
П121-2,5-60-002	2,5 МГц	60°	Ø 12 мм	12±1 мм	нет
П121-2,5-60-002П	2,5 МГц	60°	Ø 12 мм	12±1 мм	есть
П121-2,5-65-002	2,5 МГц	65°	Ø 12 мм	13±1 мм	нет
П121-2,5-65-002П	2,5 МГц	65°	Ø 12 мм	13±1 мм	есть
П121-2,5-70-002	2,5 МГц	70°	Ø 12 мм	13±1 мм	нет
П121-2,5-70-002П	2,5 МГц	70°	Ø 12 мм	13±1 мм	есть
П121-2,5-74-002	2,5 МГц	74°	Ø 12 мм	15±1 мм	нет
П121-2,5-74-002П	2,5 МГц	74°	Ø 12 мм	15±1 мм	есть
П121-2,5-90-002	2,5 МГц	90°	Ø 12 мм	—	нет
П121-2,5-40-003	2,5 МГц	40°	Ø 10 мм	7±1 мм	нет
П121-2,5-40-003П	2,5 МГц	40°	Ø 10 мм	7±1 мм	есть
П121-2,5-50-003	2,5 МГц	50°	Ø 10 мм	10±1 мм	нет
П121-2,5-50-003П	2,5 МГц	50°	Ø 10 мм	10±1 мм	есть
П121-2,5-60-003	2,5 МГц	60°	Ø 10 мм	11±1 мм	нет
П121-2,5-60-003П	2,5 МГц	60°	Ø 10 мм	11±1 мм	есть
П121-2,5-65-003	2,5 МГц	65°	Ø 10 мм	11±1 мм	нет
П121-2,5-65-003П	2,5 МГц	65°	Ø 10 мм	11±1 мм	есть
П121-2,5-70-003	2,5 МГц	70°	Ø 10 мм	11±1 мм	нет
П121-2,5-70-003П	2,5 МГц	70°	Ø 10 мм	11±1 мм	есть
П121-2,5-90-003	2,5 МГц	90°	8×10 мм	—	нет
П121-2,5-90-003П	2,5 МГц	90°	8×10 мм	—	есть
ПЭП на частоту 5 МГц
П121-5-40-003	5 МГц	40°	5×10 мм	6±1 мм	нет
П121-5-40-003П	5 МГц	40°	5×10 мм	6±1 мм	есть
П121-5-45-003	5 МГц	45°	5×10 мм	6±1 мм	нет
П121-5-45-003П	5 МГц	45°	5×10 мм	6±1 мм	есть
П121-5-50-003	5 МГц	50°	5×10 мм	5±1 мм	нет
П121-5-50-003П	5 МГц	50°	5×10 мм	5±1 мм	есть
П121-5-60-003	5 МГц	60°	5×10 мм	6±1 мм	нет
П121-5-60-003П	5 МГц	60°	5×10 мм	6±1 мм	есть
П121-5-65-003	5 МГц	65°	5×10 мм	7±1 мм	нет
П121-5-65-003П	5 МГц	65°	5×10 мм	7±1 мм	есть
П121-5-70-003	5 МГц	70°	5×10 мм	8±1 мм	нет
П121-5-70-003П	5 МГц	70°	5×10 мм	8±1 мм	есть
П121-5-74-003	5 МГц	74°	5×10 мм	9±1 мм	нет
П121-5-74-003П	5 МГц	74°	5×10 мм	9±1 мм	есть
