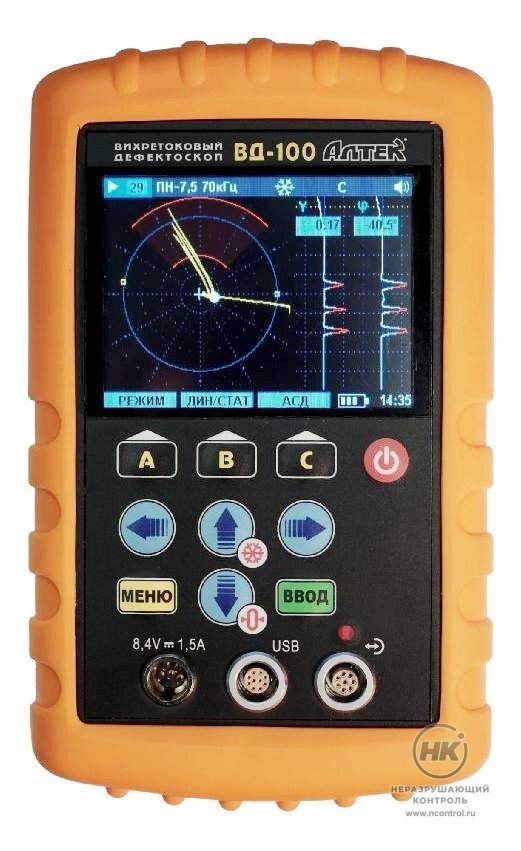

Вихретоковый дефектоскоп ВД-100

Купить

Задать вопрос о товаре

ВД-100 – это прибор, который применяется для контроля объектов, изготовленных из электропроводящих материалов, на наличие поверхностных и приповерхностных дефектов типа трещин, определения точного местоположения обнаруженных дефектов и количественной оценки глубины дефекта методом вихревых токов.

16 часов
Время непрерывной работы батареи

Документы в PDF

Скачать карточку в формате PDF

73642-18: Описание типа СИ

Назначение

Объектами контроля вихретокового дефектоскопа «PELENG» ВД-100 могут являться листы, прутки, трубы, трубопроводы различного назначения (в том числе газо- и нефтепроводы), сосуды и сосуды давления, а также детали конструкций и механизмов, объекты энергетического производства. Дефектоскоп «PELENG» ВД-100 - это современный прибор с богатыми функциональными возможностями, позволяющий обеспечить решение необходимого круга задач в области контроля ферромагнитных и немагнитных металлов и сплавов.

Особенности

оценка глубины выявленных трещин;
унификация разъема для подключения преобразователей с дефектоскопами ВД-12НФП, УД2-102ВД и УД3-103ВД;
возможность использования преобразователей от указанных приборов;
наглядность представления результатов контроля;
высококонтрастный жидкокристаллический дисплей;
компактный корпус с противоударной защитой;
малый вес;
питание от «пальчиковых» аккумуляторов;
удобный интерфейс.

Технические характеристики

Методы вихретокового контроля	фаззовый / амплитудный
Режимы контроля	динамический / статический
Количество каналов	1
Основной индикатор	жидкокристаллический дисплей
Типы разверток вихретокового контроля	бегущая развертка
	динамическая шкала
	комплексная плоскость
Дополнительные индикаторы	встроенный звуковой
Дополнительные индикаторы	светодиод "АСД"
Параметры приемо-возбудителя
частота вихретокового контроля, кГц	от 10 до 100 с шагом 1
амплитуда сигнала, В, не менее	0,6; 1,1; 2,6; 6,0
Диапазон регулировки усиления (чувствительности) приемного тракта	0 ... 99
Тип аккумуляторной батареи	NiMH
Время непрерывной работы дефектоскопа от 4 аккумуляторов при среднем значении подсвета экрана 4, ч, не менее	16
Время полного заряда аккумуляторной батареи, ч, не более	12
Масса, кг, не более:
блока электронного (БЭ)	0,34
сетевого адаптера	0,1
Габаритные размеры, мм, не более:
БЭ (без ручки для переноски)	90x143x35
сетевого адаптера	72x77x35
