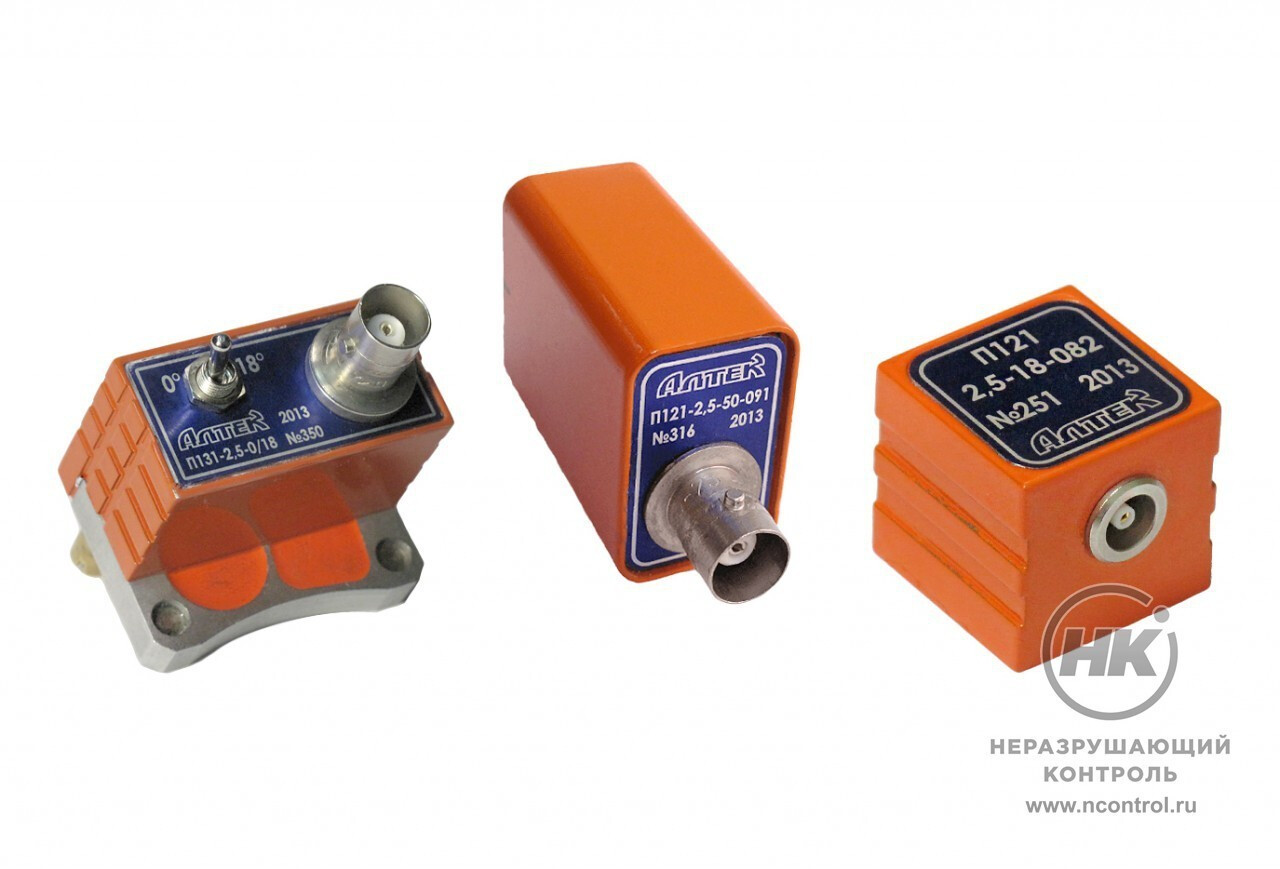

Специализированные ПЭП железнодорожные

Специализированные преобразователи предназначены для контроля объектов железнодорожного транспорта. Излучают различные типы волн: поперечные, продольные, поверхностные.


Наклонные совмещённые преобразователи

Исполнение 091 имеет стандартные размеры, для установки преобразователя в распространённые модели сканеров. Толщина подошвы призмы составляет 2 мм. Допускается притирка для контроля по цилиндрической поверхности диаметром от 50 мм. Исполнение 082 может быть с верхним разъёмом либо с боковым. Модели с боковым расположением разъёма имеют противоскользящие элементы для работы в перчатках.

Преобразователь П121-0,4-90 изготавливается с неодимовыми магнитами на подошве, которые облегчают позиционирование ПЭП и процесс сканирования.

  • алюминиевый шильд не повреждается абразивными частицами и контактными смазками;
  • выполнены в износоустойчивом металлическом корпусе оранжевого цвета.
Ультразвуковой преобразователь П121-2,5-18-082
П121-2,5-18-082


Преобразователи с переменным углом ввода

Преобразователи типа П131 конструктивно совмещают в одном корпусе прямой и наклонный преобразователи. Прямой ПЭП предназначен для обнаружения дефектов в шейке, внутренней подступичной, средней и дальней части оси. Наклонный ПЭП имеет угол 18° или 20°. Он предназначен для обнаружения дефектов во внешней подступичной части оси. Двухпозиционный переключатель служит для включения одного из двух пьезоэлементов.

  • алюминиевый шильд не повреждается абразивными частицами и контактными смазками;
  • латунные стойки и неодимовые магниты облегчают позиционирование и процесс сканирования;
  • прямой ПЭП имеет протектор из стеклотекстолита;
  • выполнены в износоустойчивом металлическом корпусе оранжевого цвета с противоскользящими элементами;
  • алюминиевая подошва снижает скорость износа преобразователя;
  • призма наклонного ПЭП изготовлена из оргстекла;
Ультразвуковой преобразователь П131-2,5-0/18
П131-2,5-0/18


Раздельно-совмещённые преобразователи

Клиновые преобразователи предназначены для контроля зубьев зубчатого колеса и шестерни тягового редуктора. Излучают поверхностные волны.

  • рабочая частота 2,5 МГц;
  • два разъёма Lemo 00;
  • размер пьезоэлемента 12×8 мм.
 Ультразвуковой преобразователь П122-2,5-90 клин 72
П122-2,5-90 клин 72

Технические характеристики

Наименование преобразователя Тип волн Частота Стрела Размер пьезоэлемента Тип разъёма
П121-1,25-90-091 поверхностная волна 1,25 МГц 8×12 мм СР-50-73
П121-2,5-40-091 поперечная волна 2,5 МГц 15 мм Ø 12 мм СР-50-73
П121-2,5-50-091 поперечная волна 2,5 МГц 15 мм Ø 12 мм СР-50-73
П121-2,5-90-091 поверхностная волна 2,5 МГц 15 мм 8×12 мм СР-50-73
П121-2,5-45-082 поперечная волна 2,5 МГц 15 мм Ø 12 мм Lemo 00.250
П121-2,5-50-082 поперечная волна 2,5 МГц 15 мм Ø 12 мм Lemo 00.250
П121-2,5-70-082 поперечная волна 2,5 МГц 15 мм Ø 12 мм Lemo 00.250
П111-2,5-С12-082 продольная волна 2,5 МГц Ø 12 мм Lemo 00.250
П121-2,5-18-082 продольная волна 2,5 МГц 10 мм Ø 12 мм Lemo 00.250
П121-2,5-20-082 продольная волна 2,5 МГц 10 мм Ø 12 мм Lemo 00.250
П121-2,5-22-082 продольная волна 2,5 МГц 10 мм Ø 12 мм Lemo 00.250
П121-0,4-90 поверхностная волна 0,4 МГц 16×20 мм Lemo 00.250
П131-2,5-0/18 продольная волна 2,5 МГц Ø 12 мм (2шт.) СР-50-73
П131-2,5-0/20 продольная волна 2,5 МГц Ø 12 мм (2шт.) СР-50-73
П122-2,5-90 клин 49 поверхностная волна 2,5 МГц 12×8 мм Lemo 00 (2 шт.)
П122-2,5-90 клин 72 поверхностная волна 2,5 МГц 12×8 мм Lemo 00 (2 шт.)
