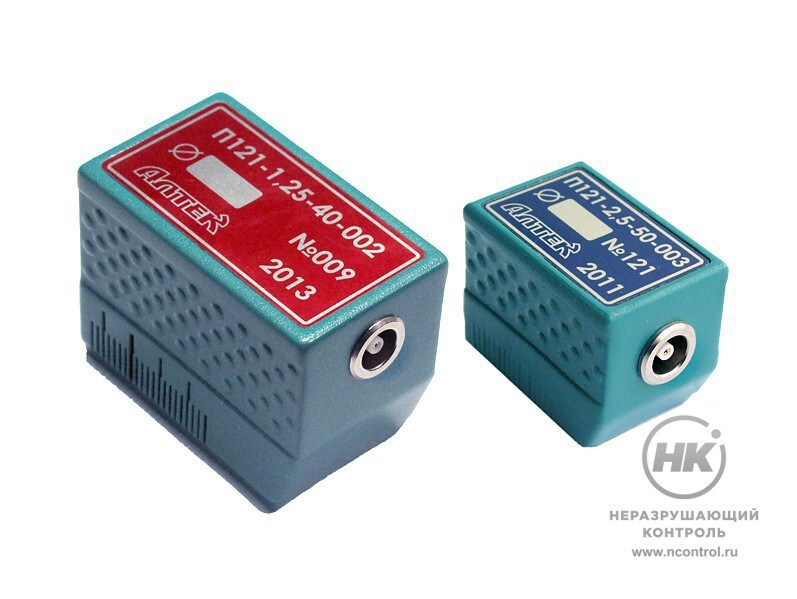

Наклонные совмещённые износоустойчивые ПЭП П121

Наклонные совмещённые износоустойчивые преобразователи общего назначения используются для ручного и автоматизированного ультразвукового контроля. Выполнены в металлическом корпусе, не имеют встроенной микросхемы памяти.

Преобразователь надёжно удерживается при работе в перчатках или без них благодаря противоскользящим элементам. Передняя стенка корпуса иммет утонение, позволяющее уменьшить величину стрелы. Обнизка корпуса позволяет визуально оценить величину и равномерность износа.

П 121
Тип преобразователя

Особенности

  • запас на износ подошвы призмы составляет
    2,5 – 3 мм для корпуса 002 и 1,5 – 2 мм для корпуса 003;
  • миллиметровая шкала на боковой части корпуса для отсчёта точки выхода;
  • корпус из алюминиевого сплава;
  • алюминиевый шильд не повреждается абразивными частицами и контактными смазками;
  • возможна притирка для контроля стыков или гибов диаметрами от 18 до 325 мм;
  • разъём Lemo 00.250.

Технические характеристики

Наименование преобразователя Частота Угол ввода Размер пьезоэлемента Стрела
ПЭП на частоту 1,25 МГц
П121-1,25-40-002М 1,25 МГц 40° 16×12 мм 10±1 мм
П121-1,25-50-002М 1,25 МГц 50° 16×12 мм 13±1 мм
П121-1,25-60-002М 1,25 МГц 60° 16×12 мм 17±1 мм
ПЭП на частоту 1,8 МГц
П121-1,8-40-002М 1,8 МГц 40° Ø 12 мм 9±1 мм
П121-1,8-45-002М 1,8 МГц 45° Ø 12 мм 10±1 мм
П121-1,8-50-002М 1,8 МГц 50° Ø 12 мм 11±1 мм
П121-1,8-60-002М 1,8 МГц 60° Ø 12 мм 12±1 мм
ПЭП на частоту 2,5 МГц
П121-2,5-50-002М 2,5 МГц 50° Ø 12 мм 11±1 мм
П121-2,5-60-002М 2,5 МГц 60° Ø 12 мм 12±1 мм
П121-2,5-65-002М 2,5 МГц 65° Ø 12 мм 13±1 мм
П121-2,5-70-002М 2,5 МГц 70° Ø 12 мм 13±1 мм
П121-2,5-74-002М 2,5 МГц 74° Ø 12 мм 15±1 мм
П121-2,5-40-003М 2,5 МГц 40° Ø 10 мм 7±1 мм
П121-2,5-50-003М 2,5 МГц 50° Ø 10 мм 10±1 мм
П121-2,5-60-003М 2,5 МГц 60° Ø 10 мм 9±1 мм
П121-2,5-65-003М 2,5 МГц 65° Ø 10 мм 9±1 мм
П121-2,5-70-003М 2,5 МГц 70° Ø 10 мм 11±1 мм
П121-2,5-90-003М 2,5 МГц 90° 8×10 мм
ПЭП на частоту 5 МГц
П121-5-40-003М 5 МГц 40° 5×10 мм 6±1 мм
П121-5-50-003М 5 МГц 50° 5×10 мм 5±1 мм
П121-5-60-003М 5 МГц 60° 5×10 мм 6±1 мм
П121-5-65-003М 5 МГц 65° 5×10 мм 7±1 мм
П121-5-70-003М 5 МГц 70° 5×10 мм 8±1 мм
П121-5-74-003М 5 МГц 74° 5×10 мм 9±1 мм
