Наклонные совмещённые ПЭП с керамической пластиной

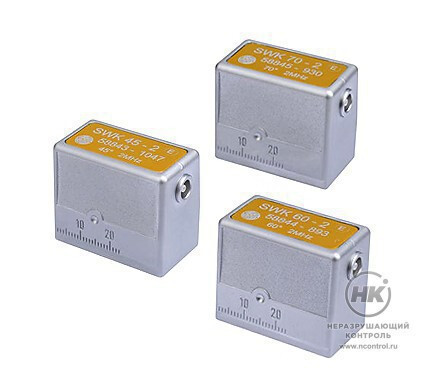

Наклонные совмещённые ПЭП с керамической пластиной [фото №1]
Наклонные совмещённые ПЭП с керамической пластиной [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Наклонные совмещённые ПЭП с керамической пластиной— это универсальные преобразователи с узкой диаграммой направленности и высокой разрешающей способностью.Позволяют контролировать как мелкие детали, так и крупные объекты.

Благодаря применению наклонных датчиков возможно исследовать такие участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

14×14мм
Размер пьезоэлемента

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • используются вместе с ультразвуковыми дефектоскопами производстваGeneral Electric (Krautkramer);
  • износостойкие, выполнены валюминиевом корпусе;
  • поставляются модели с частотой УЗ колебаний 2МГц и 5 МГц, углами ввода от 35° до 70°;
  • имеют пластину из композитной керамики.

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
SWK 35-2 2 МГц 14×14 мм 35° 37×21.5×31 мм
SWK 45-2 2 МГц 14×14 мм 45° 37×21.5×31 мм
SWK 60-2 2 МГц 14×14 мм 60° 37×21.5×31 мм
SWK 70-2 2 МГц 14×14 мм 70° 37×21.5×31 мм
SWK 45-5 5 МГц 14×14 мм 45° 37×21.5×31 мм
SWK 60-5 5 МГц 14×14 мм 60° 37×21.5×31 мм
SWK 70-5 5 МГц 14×14 мм 70° 37×21.5×31 мм
