Миниатюрные плоские прямые раздельно-совмещённые ПЭП

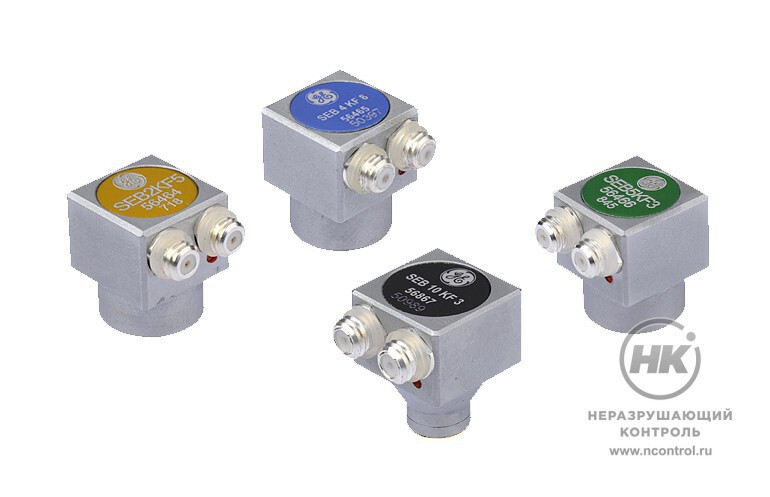

Миниатюрные плоские прямые раздельно-совмещённые ПЭП [фото №1]
Миниатюрные плоские прямые раздельно-совмещённые ПЭП [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Миниатюрные плоские прямые раздельно-совмещённые преобразователи предназначены для обнаружения мелких дефектов вблизи поверхности. Компактная форма позволяет использовать преобразователи вкритических положениях ивслучаях, когда доступ к объекту контроля сильно ограничен.

Области применения: контроль пластин, прутков, поковок и литых изделий, а также болтовых соединений, креплений и других деталей, подверженных растрескиванию параллельно доступной поверхности. Поставляются модели с различными частотами УЗ колебаний и размерами пьезоэлементов.

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • обладают малой высотой и малым диаметром пьезоэлемента;
  • оснащены двумя разъёмами Microdot;
  • используются вместе с ультразвуковыми дефектоскопами производстваGeneral Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Габариты
SEB 2 KF 5 2 МГц 8/2 мм 14×14×17 мм (Ø 13 мм)
SEB 4 KF 8 4МГц 8/2 мм 14×14×17 мм (Ø 13 мм)
SEB 5 KF 3 5МГц 8/2 мм 14×14×17 мм (Ø 13 мм)
SEB 6 KF 4 6МГц 8/2 мм 14×14×17 мм (Ø 13 мм)
SEB 10 KF 3 10МГц 5/2 мм 14×14×17(Ø 7.5 мм)
