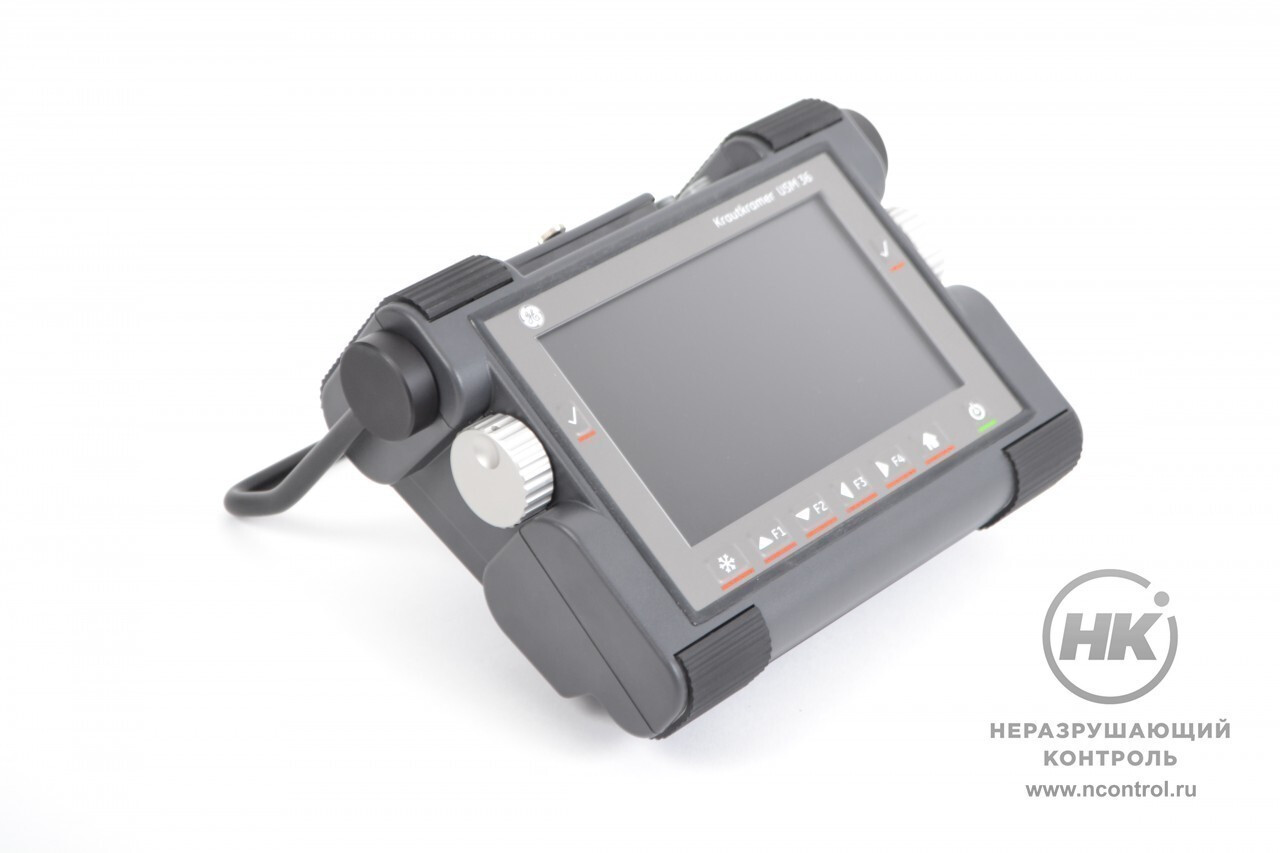

Ультразвуковой дефектоскоп Krautkramer USM 36

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №3]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №4]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №5]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №6]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №7]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №8]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №9]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №10]

Ультразвуковой дефектоскоп Krautkramer USM 36 [фото №11]

Купить

Задать вопрос о товаре

В избранное

Сравнить

Ультразвуковой дефектоскоп Krautkramer USM 36 предназначен для поиска дефектов в изделиях из металлов и неметаллов. Частотный диапазон: от 0,5 до 20 МГц.

Ультразвуковой дефектоскоп Krautkramer USM 36 выпускается в трёх версиях. Самая продвинутая работает в режимах АРК, AWS и АРД. Также может включать запатентованную GE’s технологию trueDGS, предполагающую повышенную точность измерения дефектов методом АРД и технологию обнаружения псевдо эхо-сигналов.

13 часов
Время непрерывной
работы

Сохранение результатов

В приборе используется стандартная SD карта на 2 Гб для сохранения данных и протоколов контроля. Туда же загружаются обновления ПО. Протоколы сохраняются в форматах JPG и BMP в линейных и табличных файлах.

Защита корпуса

Ультразвуковой дефектоскоп Krautkramer USM 36 защищён от пыли и влаги по IP66 и может эксплуатироваться при температуре от -10 °C до +55 °C.

Документы в PDF

Скачать карточку в формате PDF

Свидетельство СИ РФ

Описание типа СИ

Буклет

Технические характеристики

Соединения
Диагональ дисплея	7 дюймов
Разрешение	800 х 480 пикс.
Задержка экрана	-15..3 500 мкс
Скорость	250..16 000 м/с
ЧСИ	автоматическая оптимизация в диапазоне 15 – 2000 Гц, 4 режима автоматической настройки: AutoLow, AutoMed, AutoHigh, Manual
Разъемы преобразователей	2хLEMO-1 или 2xBNC
USB-интерфейс	Микро USB
Генератор импульсов
Режим генератора	Режим острого импульса
Напряжение импульса (SQ режим)	120..300 В (шаг 10 В )с допустимым пределом 10%
Ширина импульса (SQ режим)	30..500 нс с шагом 10 нс
Амплитуда импульса	Низкая: 120В, высокая:300В
Демпфирование	50 Ом, 1000 Ом
Частотный диапазон	0,5..20 МГц
Регулировка усиления:	до 110 дБ, ступенями 0,2 дБ
Детектирование:	Положительная и отрицательная полуволна, ВЧ-представление
Стробирующие импульсы
Независимые стробы	2 строба (А и В), строб С (опционально)
Измерение расстояния	По пику, фронту, первому пику
Память
Объем	SD карта на 8 Gb
Форматы файлов	Jpeg или BMP
Аккумулятор	Li-Ion на 13 часов работы с полной зарядкой
Зарядное устройство	Универсальное зарядное устройство переменного тока (100..240 В, 50/60 Гц)
Размеры (ШхВхД)	255х177х100 мм
Вес	2,2 кг вкл. батарею
Дополнительные функции
AWS	Соответствует стандарту AWS D1.1 Нормы сварки строительных конструкций
DAC/JISDAC/CNDAC	АРК-шкала, 16 точек, для измерения согласно международным нормам EN 1712, EN 1713, EN 1714, ASTM E164, ASME, ASME III, JIS Z3060, GB11345. ВРЧ:120 дБ динамичная, ВРЧ: 110 дБ/мкс огибающая
АРД	АРД-шкала для определения размера дефекта по EN1712, EN1713, EN1714, ASTM E164
