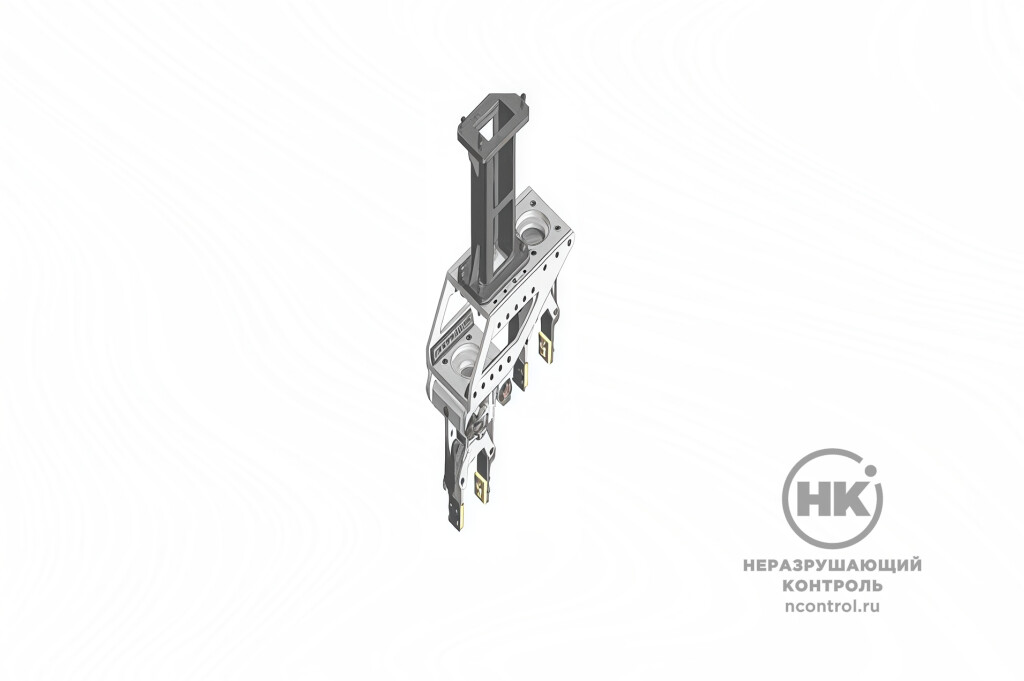

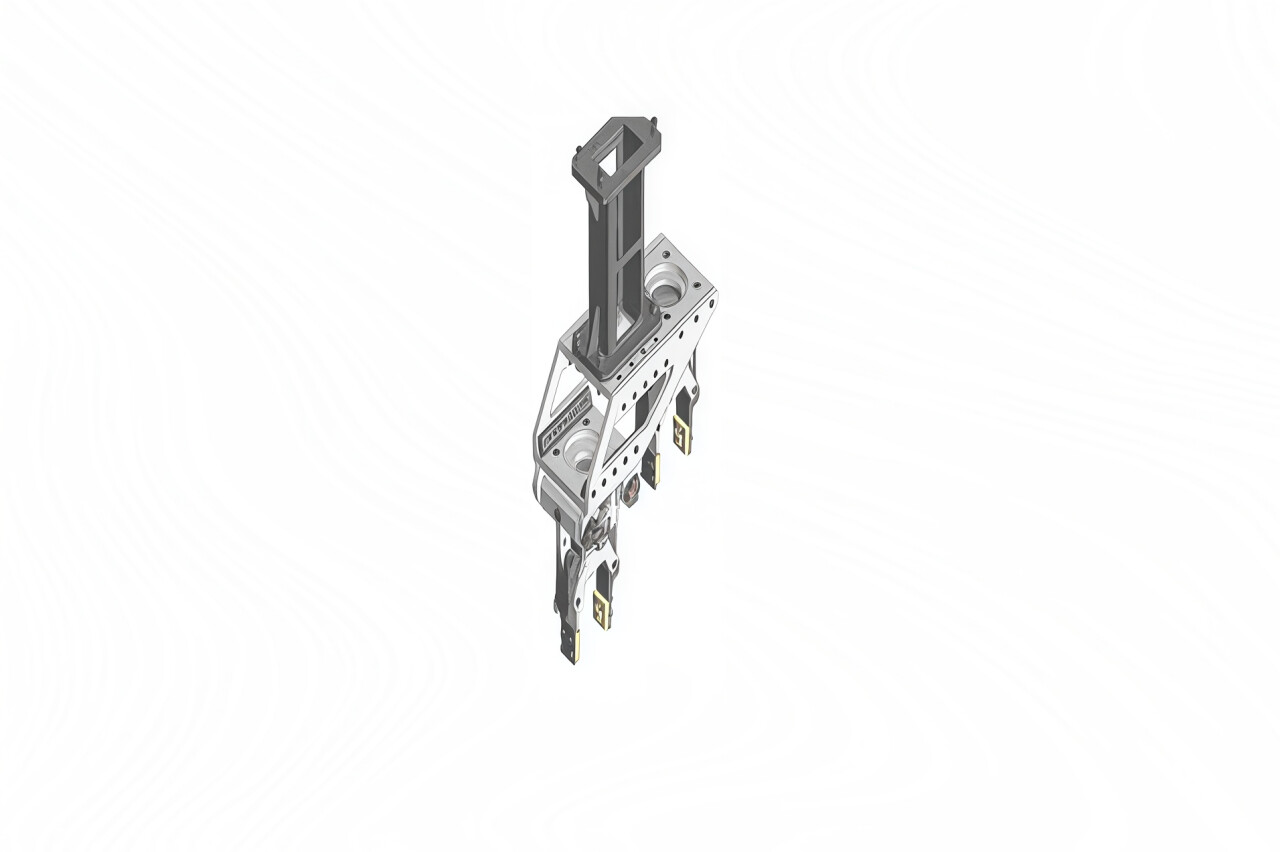

Рычажный захват СЗ-Р-63

Купить

Задать вопрос о товаре

Рычажный захват СЗ-Р-63 предназначен для механизированного захвата, удержания и перемещения объектов в составе автоматизированных и роботизированных систем. Захват имеет регулируемый ход штока 15–25 мм и обеспечивает усилие на штоке до 1850 Н при выдвижении. Доступны два исполнения — СЗ-Р-63-К с компенсатором усилий и СЗ-Р-63 без компенсатора.

СЗ-Р-63 оснащён пневматическим приводом и рычажным механизмом, который преобразует перемещение штока в движение рабочих элементов захвата. Подача сжатого воздуха обеспечивает выполнение операций захвата и освобождения объекта.
Обе модификации работают при давлении сжатого воздуха от 0,25 до 0,8 МПа и рассчитаны на температуру окружающей среды от 0 до +40 °С. Ход штока составляет 15–25 мм, а усилие на штоке — 1850 Н при выдвижении и 1750 Н при втягивании.
Исполнение СЗ-Р-63-К дополнительно оснащено компенсатором усили

до 1850 Н
Усилие на штоке

Документы в PDF

Скачать карточку в формате PDF

Преимущества

Рычажный механизм — преобразование линейного перемещения штока в движение рабочих элементов захвата.
Регулируемый ход штока 15–25 мм — возможность настройки рабочего перемещения под конкретную задачу.
Масса от 4,1 кг — исполнение СЗ-Р-63 без компенсатора подходит для задач, где важна меньшая масса исполнительного механизма.

Отрасли и типовые задачи

Захват может применяться в составе автоматизированных и роботизированных систем:

Неразрушающий контроль: захват и перемещение контролируемых изделий между рабочими позициями, автоматизация операций с объектом контроля.
Машиностроение: механизированный захват и перемещение деталей и заготовок между технологическими операциями.
Металлообработка: автоматизация операций с металлическими изделиями и заготовками.
Роботизированные производственные линии: удержание объектов при выполнении заданного автоматизированного цикла.
Автоматизированная загрузка и выгрузка: передача изделий между рабочими зонами и технологическим оборудованием.

Технические характеристики

	СЗ-Р-63-К	СЗ-Р-63
Тип захвата	Рычажный	Рычажный
Температура окружающей среды, °С	0…+40	0…+40
Масса, кг	10,78	4,1
Давление сжатого воздуха, макс. / ном. / мин., МПа	0,8 / 0,6 / 0,25	0,8 / 0,6 / 0,25
Усилие на штоке при выдвижении, Н	1 850	1 850
Усилие на штоке при втягивании, Н	1 750	1 750
Ход штока, мм	15–25	15–25
Компенсатор усилий	Наличие	Отсутствует
