Рычажный захват СЗ-Р-100

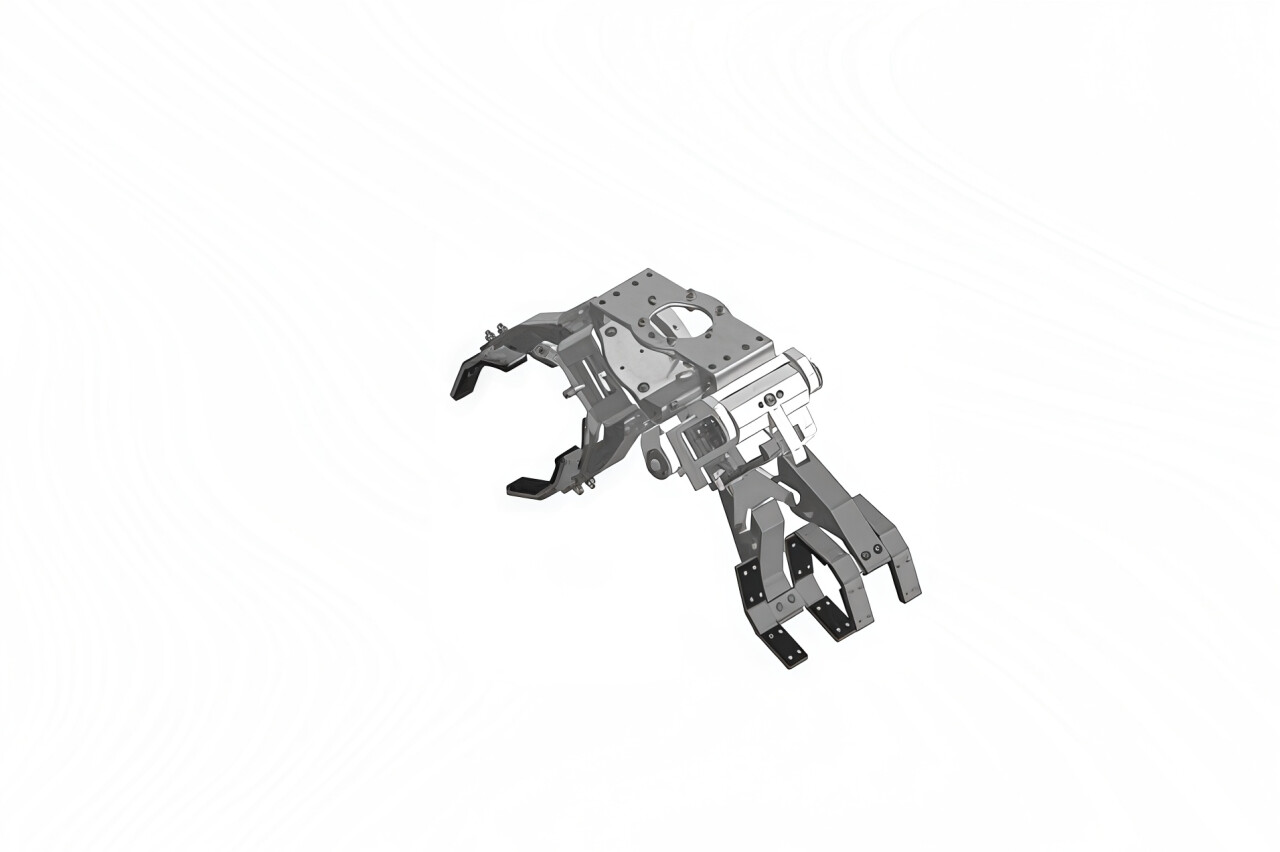

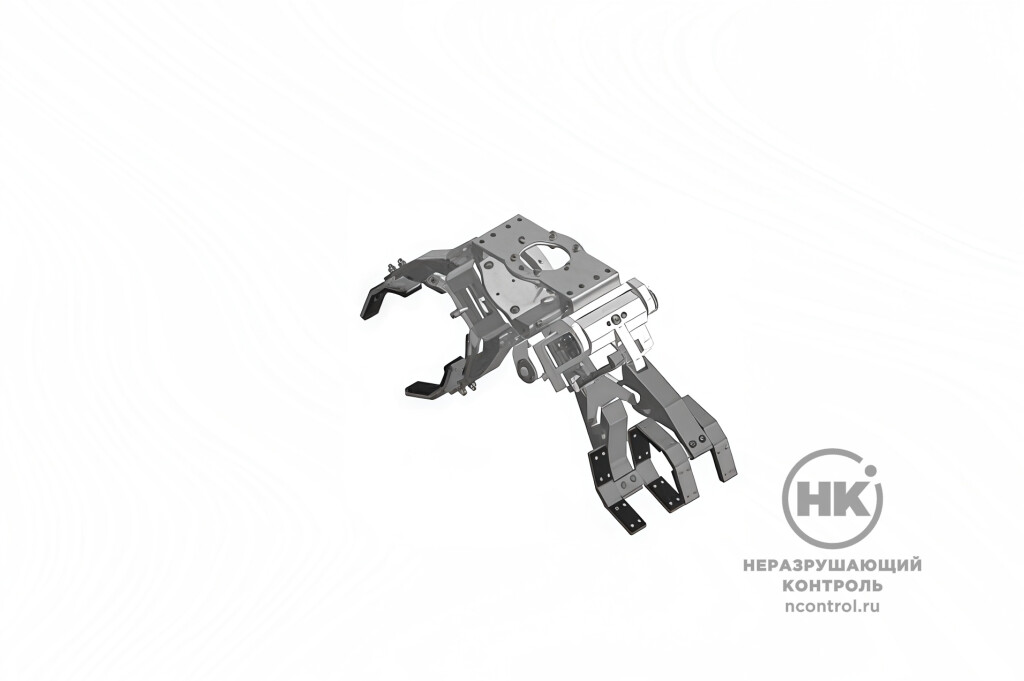

Рычажный захват СЗ-Р-100 [фото №1] Рычажный захват СЗ-Р-100 [фото №2]
Рычажный захват СЗ-Р-100 [фото №1]
0 ₽
По запросу
Добавить в корзину
Купить

Пневматический рычажный захват СЗ-Р-100 предназначен для автоматизированного захвата, удержания и перемещения объектов в составе роботизированных и производственных систем.

СЗ-Р-100 работает от сжатого воздуха и использует рычажный механизм для выполнения операций захвата и освобождения объекта. Пневматический привод позволяет интегрировать захват в автоматизированные системы и управлять рабочим циклом от внешней системы управления.
Обе модификации имеют одинаковые основные рабочие параметры: ход штока 25 мм, усилие на штоке 4700 Н при выдвижении и 4500 Н при втягивании, а также рабочее давление сжатого воздуха 0,25–0,8 МПа.

Захват может использоваться в составе промышленного робота или автоматизированного оборудования для выполнения повторяемых операций с изделиями и заготовками.



до 4700 Н
Усилие на штоке

Документы в PDF

Скачать карточку в формате PDF

Преимущества

  • Усилие на штоке до 4700 Н — обеспечивает значительное усилие при выполнении операций захвата и удержания объектов.
  • Ход штока 25 мм — заданный диапазон перемещения рабочего механизма для выполнения операции захвата.
  • Компенсатор усилий — исполнение СЗ-Р-100-К оснащено дополнительным компенсатором усилий.

Отрасли и типовые задачи

Захват может применяться в составе автоматизированных и роботизированных систем:

  • Неразрушающий контроль: захват, удержание и перемещение контролируемых изделий между рабочими позициями.
  • Машиностроение: автоматизация операций с деталями и заготовками, перемещение объектов между технологическими позициями.
  • Металлообработка: механизированный захват и передача металлических изделий между рабочими зонами.
  • Роботизированные производственные линии: выполнение повторяемых операций с изделиями по заданному циклу.
  • Автоматизированная загрузка и выгрузка: передача деталей между оборудованием и рабочими зонами.

В автоматизированных комплексах НК захват может использоваться как исполнительный элемент для стабильного удержания и перемещения изделия при повторяемых операциях контроля.

Технические характеристики

СЗ-Р-100-КСЗ-Р-100
Тип захватаРычажныйРычажный
Температура окружающей среды, °С0…+400…+40
Масса, кг13,88,9
Давление сжатого воздуха, макс. / ном. / мин., МПа0,8 / 0,6 / 0,250,8 / 0,6 / 0,25
Усилие на штоке при выдвижении, Н4 7004 700
Усилие на штоке при втягивании, Н4 5004 500
Ход штока, мм2525
Компенсатор усилийНаличиеОтсутствует
Обозначение130.007.00.00.000130.008.00.00.000
