Ультразвуковые дефектоскопы серии Phasor

Аналоги
Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР
Производитель:
Цена:
По запросу
Срок поставки:
есть на складе
Подробнее
В избранноеВ избранное
СравнитьСравнить

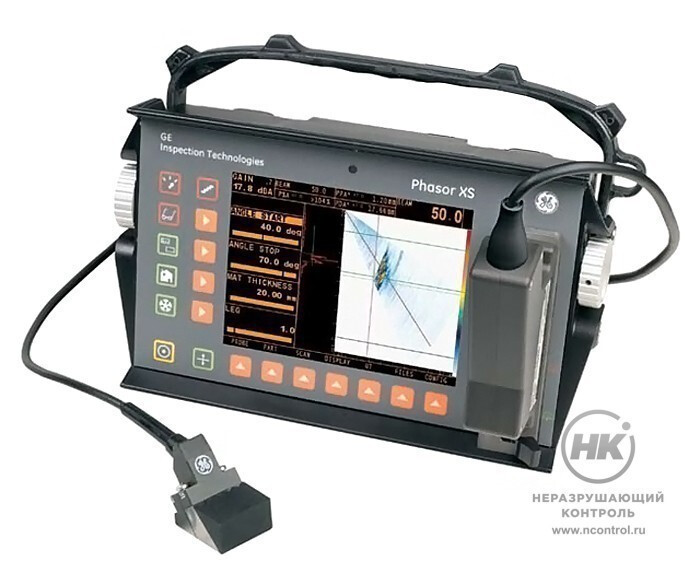

Ультразвуковые дефектоскопы серии Phasor предназначены для поиска дефектов в изделиях из металла. Совмещают в себе возможности стандартного дефектоскопа и дефектоскопа на фазированных решётках. Поставляются в трёх версиях: Phasor CV, Phasor 16/16 Weld и Phasor XS. Сняты с производства. Замена — дефектоскоп OmniScan SX.

Серия приборов Phasor позволяет создавать изображения с помощью фазированных решёток и даёт возможность гибко настроить прибор для конкретных применений. Для всех трёх приборов используется одинаковое ПО, разработанное для дефектоскопов GE. Приборы различаются возможностями формирования изображений и типами применения.

Модель Phasor CV

Прибор Phasor CV представляет собой традиционный, одноканальный дефектоскоп, который можно быстро и просто настроить для работы с фазированными решётками. Соответствует всем техническим условиям. Подходит для широкого спектра операций ручного контроля.


Модель Phasor 16/16 Weld

Изображения выводятся в виде полноцветных секторов для В-сканов, а любой из составляющих А-сканов может быть отображён отдельно либо одновременно с ним. Имеет 34 встроенных инструмента для точного определения размеров дефекта. Подходит для выявления трещин, непроваров, пористости и вкраплений в сварных соединениях, как на производстве, так и во время эксплуатации.

Модель Phasor XS

Программное обеспечение прибора позволяет 16-элементному преобразователю быть активированным в 64-элементной решётке. Функция TOPView с возможностью кодирования либо регулировки по времени позволяет пользователям проводить контрольные операции с новых ракурсов. Прибор подходит для задач по ручному составлению схем расположения очагов коррозии на больших площадях поверхности.

6  часов
Время непрерывной
работы

Документы в PDF

Особенности

  • электронное управление и возможность выбора угла ввода луча, фокуса и размера;
  • одновременный контроль несколькими лучами
    из одного положения;
  • полноцветный, секторный дисплей реального времени с выбором А-развертки;
  • полноэкранная В-развертка, реверсивное
    и зеркальное отображение;
  • хранение секторных изображений и А-разверток;
  • цвет выводимых на экран А- и/или линейных, а также секторных развёрток можно изменить;
  • передача изображения с помощью SD-карты;
  • диалоговые преобразователи 16/64;
  • калькулятор величины задержки.

Технические характеристики ультразвукового дефектоскопа:

Скорость звука 1 000 – 16 000 м/с
Задержка экрана 0 – 2,5 м
Задержка преобразователя 0 – 999.9 мкс
Усиление 0 – 110 дБ, шагом 0,2 ; 0,5 ; 1 ; 2 ; 6 ; 12 дБ (в зависимости от настройки)
Мощность сигнала высокая и низкая
Демпфирование 50 и 1 000 Ом
Рабочие частоты 0.3 – 15 МГц
Фильтр 1, 2, 2,25, 4, 5, 10 и 15 МГц
Представление сигнала Двухполупериодное детектирование, детектирование по положительной или отрицательной полуволне, ВЧ-сигнал (до 50мм)
Отсечка до 80%
Частота следования сигнала 15 – 2 000 Гц, с шагом 5 Гц, автоматическое, ручное и внешнее управление
Стробы 2 независимых строба, настройка начала и ширины, от 5% до 90% высоты экрана шагом 1%.
Дисплей 6.5" TFT цветной ЖК-индикатор, 133 x 99 мм (ШxВ) / 640 x 480 точек
Размеры (ШxВxГ) 282 x 171 x 159 мм
Масса 3.8 кг (включая аккумуляторные батареи)
Рабочие температуры 0 С° ... 50°C
Класс защиты IP54
Питание литий-ионные аккумуляторы (6 ч непрерывной работы) или от сети
Память 256 кБ встроенная память, SD карта внешняя память
Разъем традиционный: 2 x Lemo 00- фазированная решетка: Tyco / Amp ZIF
Интерфейс RS 232 C (двунаправленный, 300 - 115, 200 бод)

Технические характеристики фазированных решёток:

Количество каналов 16
Количество элементов 64 элемента
Циклов 128
Задержка канала 0 – 10,24 мкс, шагом 5 нс, встроенный калькулятор фокусных параметров
Частота следования 15 – 7680 Гц
Диапазон: min

0 – 7,6 мм (продольная волна по стали)

0 – 4,2 мм (поперечная волна по стали)

Диапазон: max

0 – 1073 мм (продольная волна по стали)

0 – 1073 мм (поперечная волна по стали)

Скорость звука 1000 – 16000 м/с
Задержка экрана 0 – 1 м (продольная волна по стали)
Усиление

0 – 40 дБ (аналогвый), шагом 0,2 дБ

0 – 53 дБ (цифровой), шагом 0,2 дБ

Генератор управляемый 2-полюсный (прямоугольный импульс)
Диапазон частот 0,6 – 6,5 МГц, фильтр 2, 3, 4, 5 МГц
Представление Двухполупериодное детектирование, детектирование по положительной или отрицательной полуволне, ВЧ-сигнал
ВРЧ 40 дБ, 6 дБ/мкс, 16 точек для каждого канала
Стробы 2 независимых строба, настройка начала и ширины, от 5% до 90% высоты экрана шагом 1%
Режимы измерения По фронту или пику
Разрешающая способность 5 нс (0,015 мм)
Изображение Линейное и секторное
