Миниатюрные прямые совмещённые ПЭП

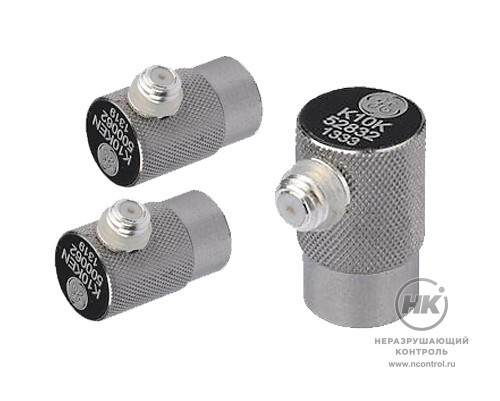

Миниатюрные прямые совмещённые ПЭП [фото №1]
Миниатюрные прямые совмещённые ПЭП [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Миниатюрные прямые совмещённые преобразователи предназначены для контроля малых изделий либо труднодоступных мест у больших объектов. Применяются при ультразвуковом контроле для выявления пустот и пористости, трещин или расслоений, параллельных поверхности материала.

Области применения: контроль пластин, прутков, поковок и литых изделий, а также болтовых соединений, креплений и других деталей, подверженных растрескиванию параллельно доступной поверхности. Диапазон возможных частот позволяет выбрать преобразователь с наиболее удобной формой луча.

Преобразователииспользуются вместе с ультразвуковыми дефектоскопами производстваGeneral Electric (Krautkramer).

5×5мм
Размер пьезоэлемента

Документы в PDF

Скачать карточку в формате PDF

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Тип разъёма Габариты
К 2 К 2 МГц Ø 5 мм Microdot 10×10×17 мм
К 5 К 5 МГц Ø 5 мм Microdot 10×10×17 мм
К 10 К 10МГц Ø 5 мм Microdot 10×10×17 мм
К 15 К 15МГц Ø 5 мм Microdot 10×10×17 мм
