Наклонные совмещённые ПЭП повышенного разрешения

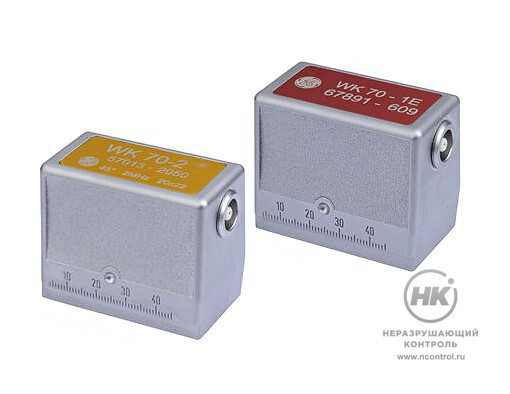

Наклонные совмещённые ПЭП повышенного разрешения [фото №1]
Наклонные совмещённые ПЭП повышенного разрешения [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Наклонные совмещённые преобразователи используются для контроля больших объектов из нелегированных и низколегированных сталей, например, толстостенных контейнеров, валов, осей, толстых сварных швов.Модели серии WK генерируют очень короткие импульсы эха.

Благодаря применению наклонных датчиков возможно исследовать участки, которые не доступны для исследований под прямым углом. В стандартных сварных соединениях несплавления и непровары не всегда ориентированы параллельно поверхности объекта. В таких случаях требуется выполнение контроля боковой части шва с помощью луча, генерируемого под углом.

20×22мм
Размер пьезоэлемента

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • поставляются модели с частотой УЗ колебаний 2МГц, углами ввода от 45° до 70°;
  • износостойкие, выполнены валюминиевом корпусе;
  • используются вместе с ультразвуковыми дефектоскопами производстваGeneral Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Угол ввода Габариты
WK 45-2 2 МГц 20×22 мм 45° 53.5×29×45 мм
WK 60-2 2 МГц 20×22 мм 60° 53.5×29×45 мм
WK 70-2 2 МГц 20×22 мм 70° 53.5×29×45 мм
