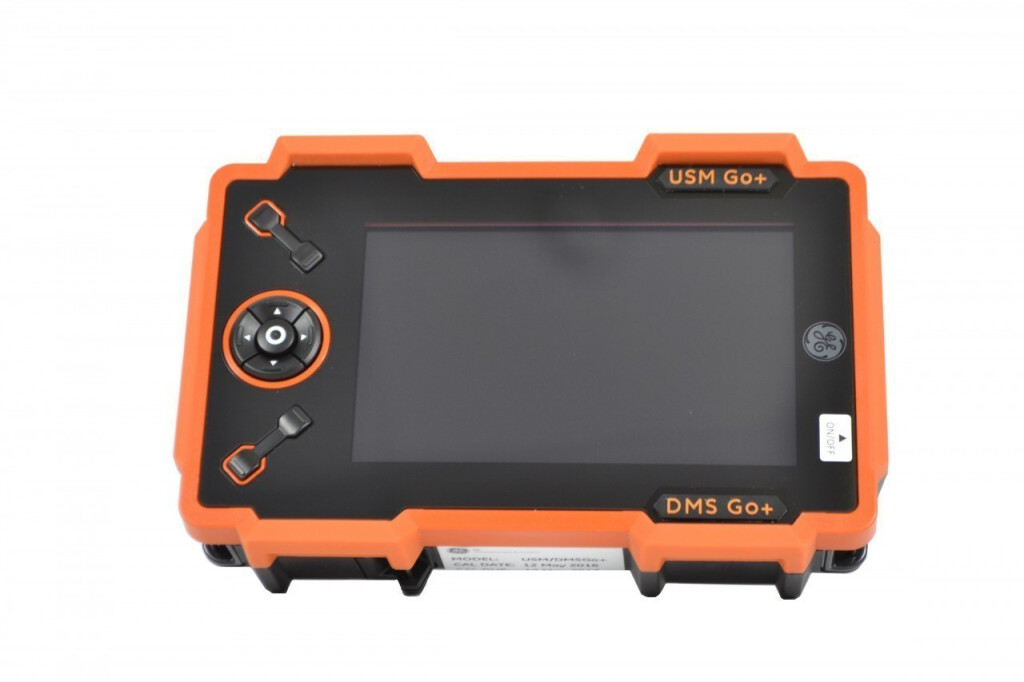

Ультразвуковой дефектоскоп USM Go+ предназначен для поиска дефектов в изделиях из металлов и полуфабрикатов. Работает в режиме толщиномера. Выпускается в трёх моделях: базовая модель, с кривой амплитуда-расстояние и модель с расширенными функциями. Частотный диапазон: от 0,2 МГц до 20 МГц.

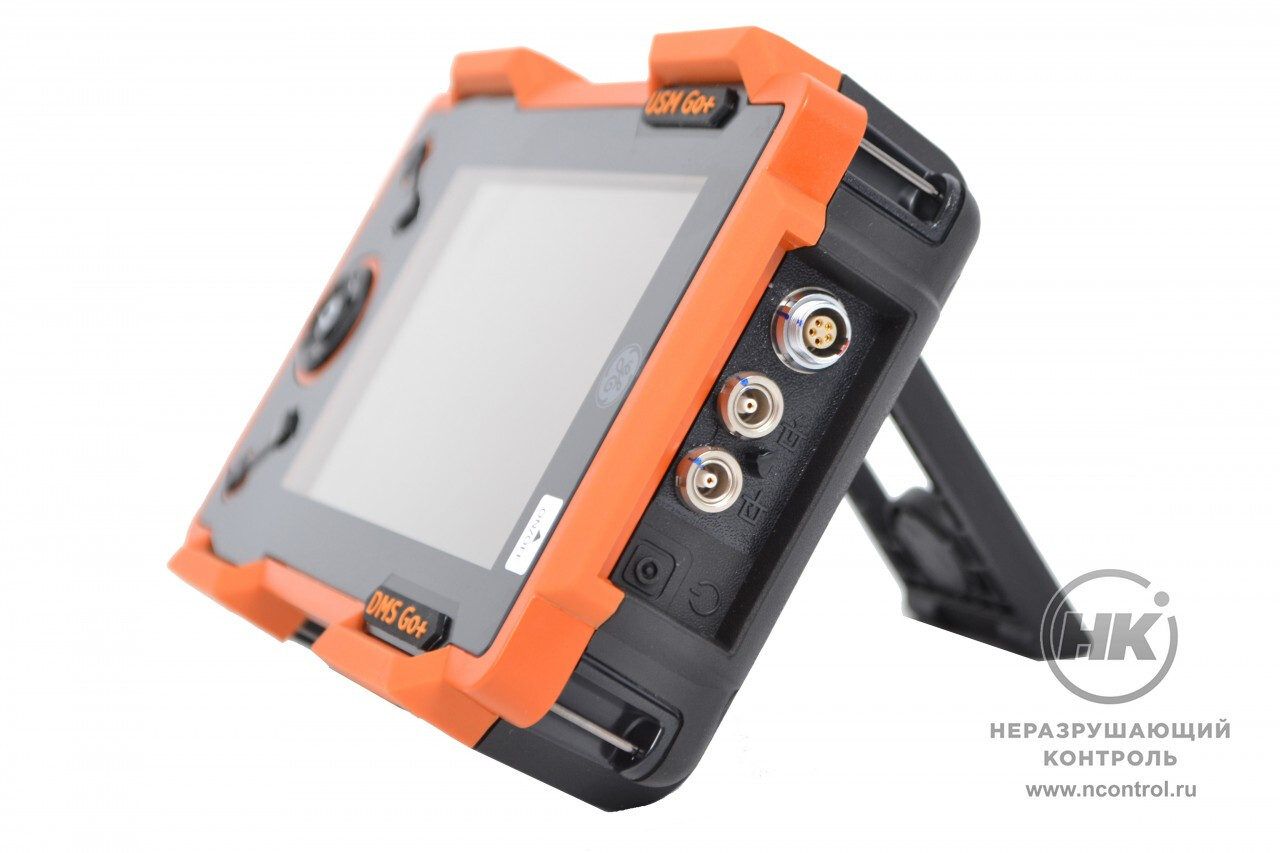

Дефектоскоп можно использовать с обычными фото и промышленными треногами. Встроенный штатив позволяет установить дефектоскоп на поверхности. Поворот экрана на 180° даёт возможность работать как правой, так и левой рукой.

5,5 часов
Время непрерывной работы

Документы в PDF

Скачать карточку в формате PDF

Инструкция по эксплуатации

Свидетельство СИ РФ

Описание типа СИ

Буклет

Производительность

Функции AutoCal, Auto 80, «синхронизация стробов» позволяют максимально оптимизировать работу. А патентованная функция Phantom echo indicator помогает распознавать шумовые сигналы.

Корпус

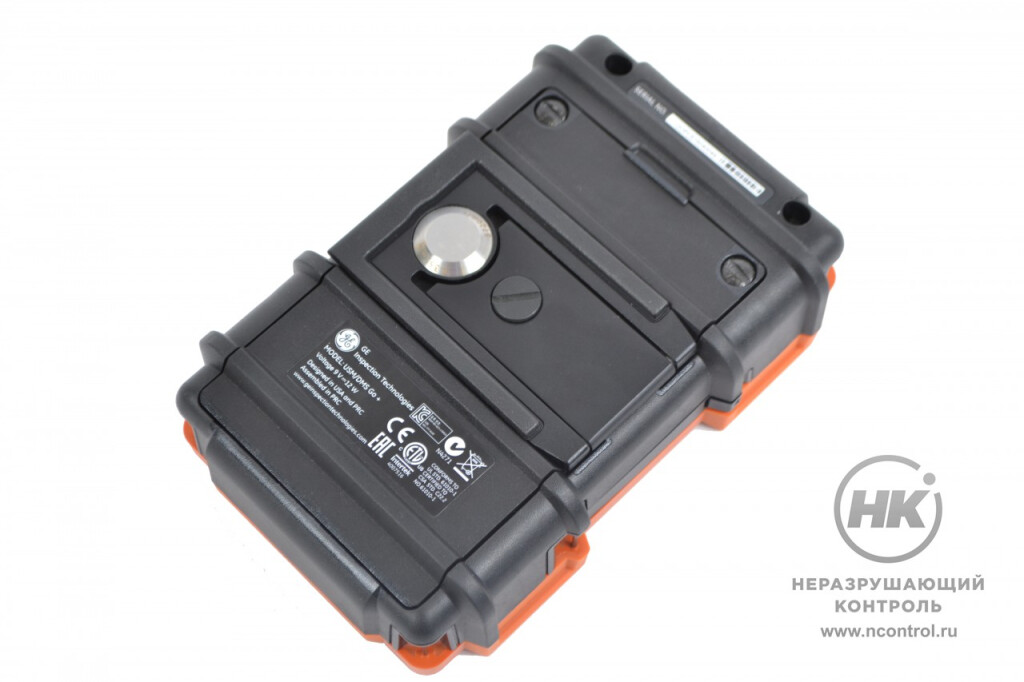

Части USM Go+, подверженные значительному износу, прорезинены. Дефектоскоп прошёл иммерсионное испытание по IP 67, пыле - брызгонепроницаемость по IP 67/IEC 529. Также прибор прошёл испытания на ударопрочность корпуса и вибрационный тест.

Сохранение результатов

В приборе используется стандартная SD карта на 2 Гб для сохранения данных и протоколов контроля. Туда же загружаются обновления ПО. Протоколы сохраняются в форматах JPG и BMP в линейных и табличных файлах.

Комплектация

АРД;
Phantom ЧСИ;
аттенюатор Донного Эхо.
прибор;
1 батарея;
зарядное устройство;
силовой кабель;

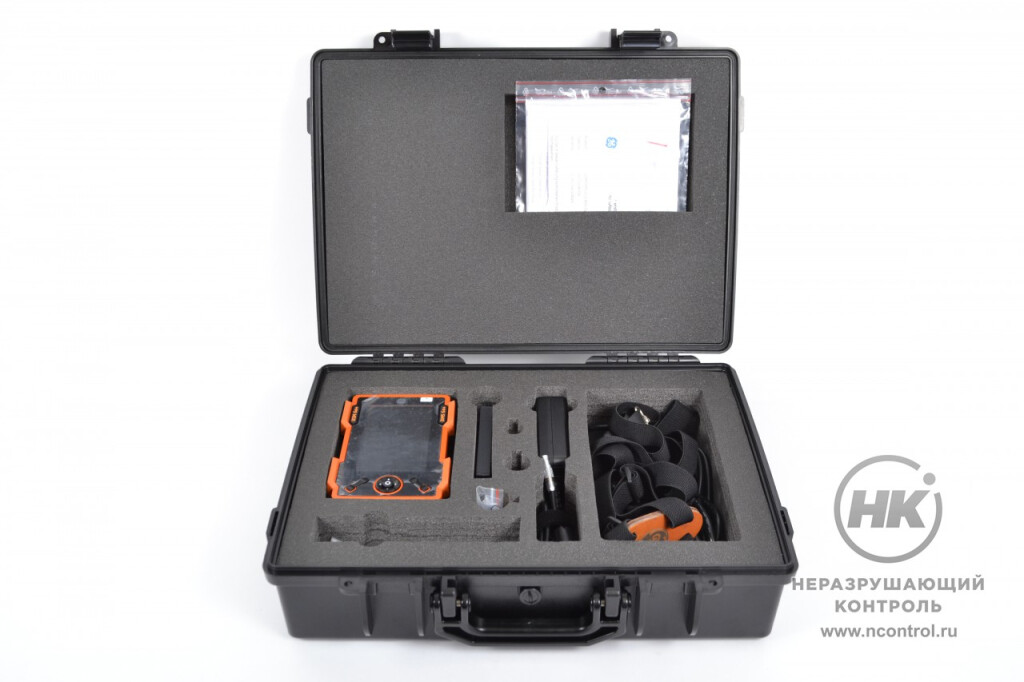

транспортировочный кейс;
краткое руководство по эксплуатации;
руководство по эксплуатации на CD;
генератор прямоугольных импульсов;

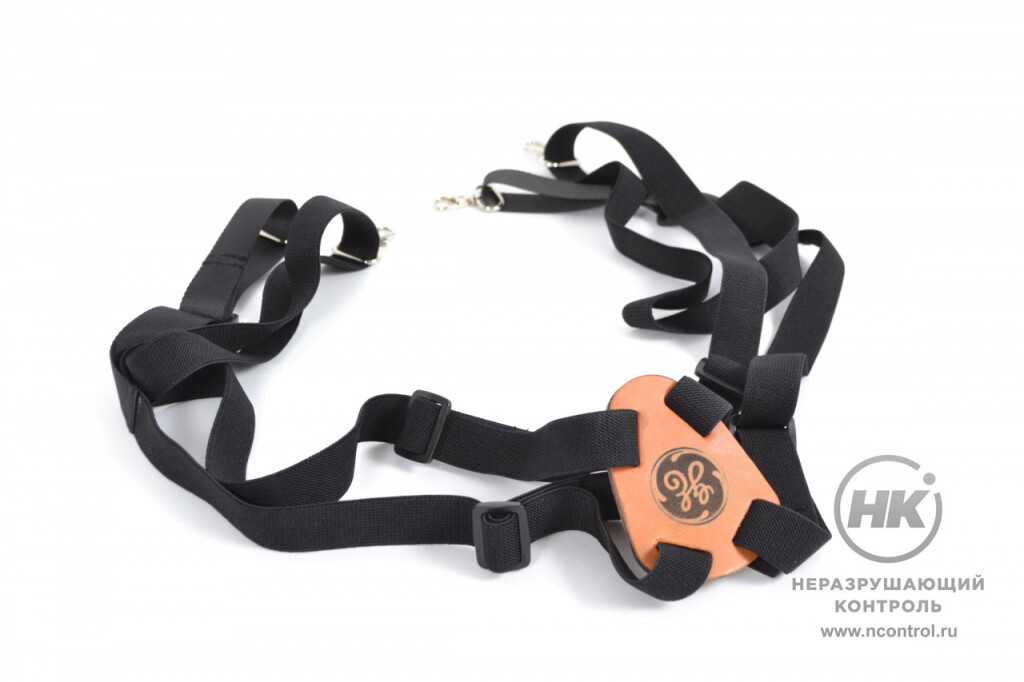

наручный ремень;
AWS;
АРК/ВРЧ;

Технические характеристики

Частотный диапазон	0.2 МГц - 20 МГц
Диапазон калибровки по глубине	макс. 14 016 мм по стали (продольные волны)
Регулировка усиления	до 110 дБ, ступенями 0,2 дБ
Демпфирование	50 или 1 000 Ом
ЧСИ	автоматическая оптимизация в диапазоне 15 - 2000 Гц, 3 режима автоматической настройки: AutoLow, AutoMed, AutoHigh. Дополнительно: ручная настройка ЧСИ в диапазоне 15 - 2000 Гц
Форма представления сигналов	двух- или однополупериодное детектирование по положительной или отрицательной полуволне, ВЧ-представление
Измерение расстояния	по фронту или по пику сигнала
Съемная память	SD-карта, 2 Гб, формат протокола - Jpeg
ЖК-дисплей	активная площадь 108 мм х 64,8 мм, разрешение 800 х 480 пикс.
Устройства ввода/вывода	2 разьёма Lemo-OO для преобразователей, микро USB-разъем, слот для SD-карты
Диапазон рабочих температур	0 - 55 °С
Температура хранения	-20 °С…+60 °С
Продолжительность работы от комплекта батарей	5,5 часов. Универсальное зарядное устройство переменного тока (100-240V, 50-60 Гц)
Размеры	175 мм х 111 мм х 50 мм
Масса	845 гр (с аккумулятором)
ЖК-дисплей
Активная площадь Размер Разрешение	Ш: 108 мм (4,25”) x В: 64,8 мм (2,55”) 5,0” 800 (Ш) x 480 (В) пикс.
Разъемы
Разъемы преобразователей USB-интерфейс УЗ-выходы Карта памяти SD	Два LEMO-00 микро USB выход SAP, АСД полноразмерный разъем для стандартной карты SD
Генератор –Все данные генератора соответствуют требованиям EN12668
Режим генераторадополнительно: Напряжение импульса (режимSQ) Ширина импульса (режим SQ) Амплитуда импульса Демпфирование ЧСИДополнительно	стандартный режим острого импульсауниполярная прямоугольная волна 120 В – 300 В с шагом 10 В с допустимым пределом 10% 30 нс – 500 нс с шагом 20 нс с допустимым пределом 10% режим острого низкая: 120 В, высокая: 300 В импульса 50 или 1000 Ом автоматическая оптимизация в диапазоне 15 – 2000 Гц, 3 режима автоматической настройки: AutoLow, AutoMed, AutoHigh Ручная настройка ЧСИ в диапазоне 15 – 2000 Гц
Приемник
Диапазон Усиление Аналоговый диапазон Фильтры	по стали 14016 мм (продольная волна) динамический диапазон 100 дБ, шаг 0,2 дБ0,2 МГц – 20 МГц Широкополосный 0,6 - 16 1 МГц 0,5 - 2,3 2 МГц (и 2,25) 0,6 - 3,8 5 МГц (и 4) 2,3 - 7,9 10 МГц 6,2 — 13,4 13 МГц 10,8 - 17,3
