Прямые совмещённые ПЭП с твёрдым протектором

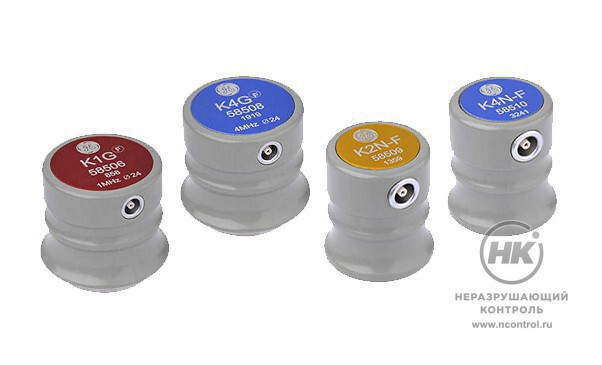

Прямые совмещённые ПЭП с твёрдым протектором [фото №1] Прямые совмещённые ПЭП с твёрдым протектором [фото №2]
Прямые совмещённые ПЭП с твёрдым протектором [фото №1]
Купить
В избранноеВ избранное
СравнитьСравнить

Прямые совмещённые преобразователи с твёрдым протектором обладают высокой разрешающей способностью. Применяются при ультразвуковом контроле изделий для выявления пустот и пористости, трещин или расслоений, параллельных поверхности материала.

Области применения: контроль пластин, прутков, поковок и литых изделий, а также болтовых соединений, креплений и других деталей, подверженных растрескиванию параллельно доступной поверхности. Поставляются модели с различными частотами УЗ колебаний и размерами пьезоэлементов.

Документы в PDF

Скачать карточку в формате PDF

Особенности

  • износостойкая контактная поверхность преобразователя;
  • типы разъёмов: Lemo 00 или Lemo 1;
  • используются вместе с ультразвуковыми дефектоскопами производстваGeneral Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Тип разъёма Материал корпуса Габариты
K 1 G 1 МГц Ø 24 мм Lemo 00 пластик 40×40×37 мм
K 2 G 2МГц Ø 24 мм Lemo 00 пластик 40×40×37 мм
K 4 G 4МГц Ø 24 мм Lemo 00 пластик 40×40×37 мм
K 1 N 1МГц Ø 10 мм Lemo 00 пластик 26×26×31 мм
K 2 N 2МГц Ø 10 мм Lemo 1 пластик 26×26×31 мм
K 4 N 4МГц Ø 10 мм Lemo 1 пластик 26×26×31 мм
K 5 N 5МГц Ø 10 мм Lemo 00 пластик 26×26×31 мм
K 6 N 6МГц Ø 10 мм Lemo 00 пластик 26×26×31 мм
K 10 N 10МГц Ø 10 мм Lemo 00 сталь 25×25×43 мм
