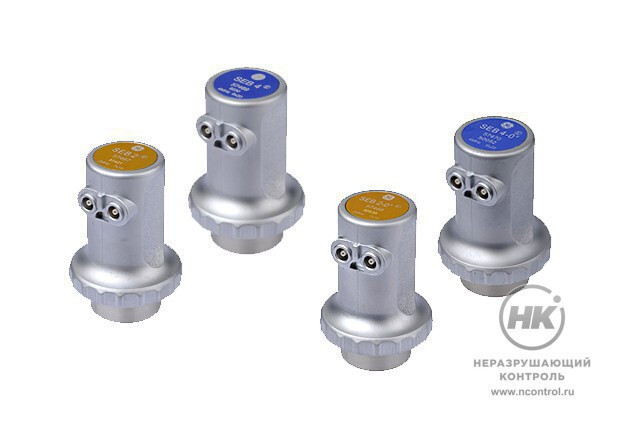

Прямые раздельно-совмещённые ПЭП

Купить
В избранноеВ избранное
СравнитьСравнить

Прямые раздельно-совмещённые преобразователи содержат внутри корпуса два пьезоэлемента для излучения и приёма колебаний. Предназначены для выявления дефектов, параллельных поверхности материала.

Области применения: измерение остаточной толщины стенки, коррозии, эрозии; обнаружение поверхностных дефектов; контроль маленьких деталей — винтов, болтов, штифтов; контроль облицовки и сварных соединений; поиск дефектов в валах, стержнях; контроль крупнозернистых материалов.

Стандартные преобразователи

Используются для обнаружения небольших дефектов в пределах ограниченного диапазона ожидаемых изъянов средних и крупных объектов. Хорошо подходят для определения областей дефектов в плоскопараллельных объектах. Поставляются модели с частотами 2 МГц и 4 МГц.

Миниатюрные преобразователи

Применяются для оценки всех типов мелких деталей: например, винтов, болтов или гаек. Используются для измерения толщины стенки и остаточной толщины эродированных и корродированных труб. Поставляются модели с частотами 2 МГц, 4 МГц и 5 МГц.

Документы в PDF

Особенности

  • модели серии MSEB генерируют очень короткие эхо-импульсы;
  • оснащены двумя разъёмами Lemo 00;
  • используются вместе с ультразвуковыми дефектоскопами производства General Electric (Krautkramer).

Технические характеристики

Наименование преобразователя Частота Размер пьезоэлемента Тип разъёма Габариты
SEB 2 2 МГц 7×18 (2 шт.) мм Lemo 00 (2 шт.) 45×45×65 мм
SEB 4 4 МГц 6×20 (2 шт.) мм Lemo 00 (2 шт.) 45×45×65 мм
SEB 2 0° 2 МГц 7×18 (2 шт.) мм Lemo 00 (2 шт.) 45×45×65 мм
SEB 4 0°  4 МГц 6×20 (2 шт.) мм Lemo 00 (2 шт.) 45×45×65 мм
MSEB 2 2 МГц 3.5×10 (2 шт.) мм Lemo 00 (2 шт.) 25×25×45 мм
MSEB 4 4 МГц 3.5×10 (2 шт.) мм Lemo 00 (2 шт.) 25×25×45 мм
MSEB 5 5 МГц 9/2 мм Lemo 00 (2 шт.) 25×25×45 мм
