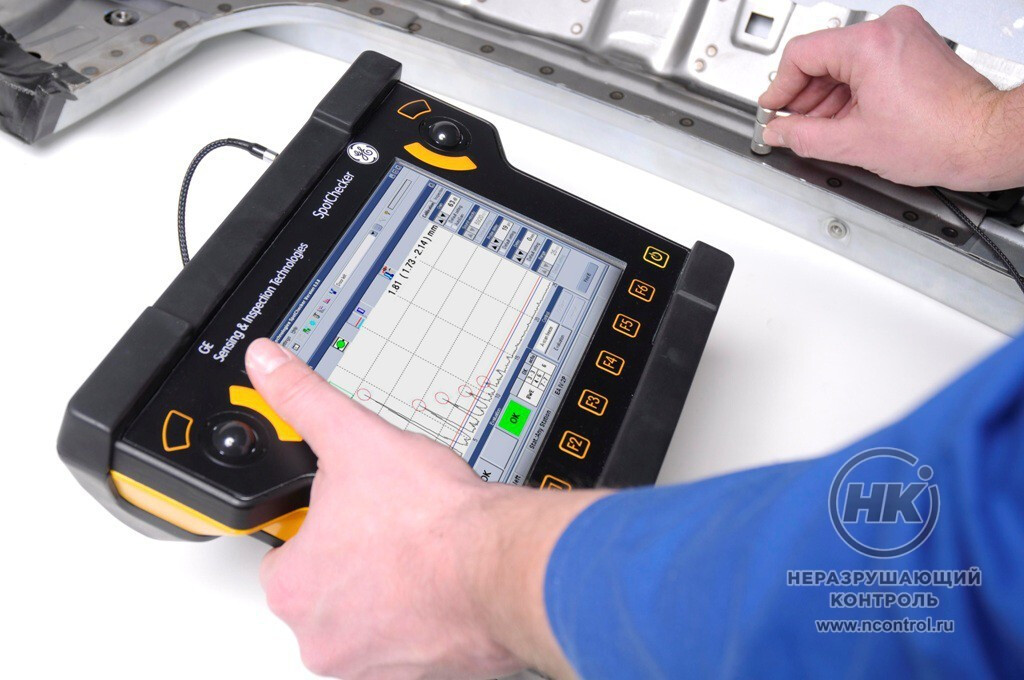

Ультразвуковой дефектоскоп SpotChecker

Аналоги
В избранноеВ избранное
СравнитьСравнить

Ультразвуковой дефектоскоп Spotchecker предназначен для контроля качества сварки. Снят с производства.

Для работы с прибором не требуется интенсивное обучение, — специальная система Expert помогает операторам, у которых нет достаточной квалификации.

3,2  кг
Вес прибора

Корпус дефектоскопа прорезинен и соотвествует классу защиты IP65.

Документы в PDF

Особенности

  • управление курсором осуществляется двумя шаровыми манипуляторами;
  • пульт дистанционного управления, аналогичен USLT 2000;
  • совместимость с другими моделями линейки USLT 2000;
  • быстрая смена аккумуляторов для продолжительной работы.

Технические характеристики

Температура хранения, С От -20 до + 60
Рабочая температура, С От 0 до + 45
Размеры, мм 225 x 314 x 94
Масса, кг 3,2 (с аккумулятором)
Класс защиты IP 65
Ударопрочность Соответствует EN 600 68-2-27
Виброустойчивость Соответствует EN 600 68-2-6 Fc
Дисплей 8,4-дюймовый ЖК сенсорный дисплей
Органы управления 2 шаровых манипулятора с 2 клавишами каждый, 6 клавиш управления, сенсорный дисплей
Преобразователи 2 LEMO 00, триаксиальный кабель
Блок питания 2 LEMO 0S, 4-контактное гнездо
Сеть 1 RJ45
USB 4 USB порта типа А, 1 USB порт типа В
Дополнительно WLAN, Bluetooth
Рабочее напряжение, В 15, постоянный ток
Потребляемая мощность, Вт 22
Аккумуляторы 1 блок литий-ионных аккумуляторов 10,8 В, 4,8 А-ч
Время работы Прибл. 4 часа с двумя аккумуляторами
Блок питания Внешний блок питания 100 …230 В, переменный ток, макс. 70 Вт
Тип импульса Острый импульс
Частота следования импульса (ЧСИ), Гц Макс. 1000, нет непрерывной последовательности импульса
Напряжение, В Макс. 400
Время подъема зондирующего импульса, нс < 15
Демпфирование, Ом 50
Диапазон калибровки, мм Мин. 0 – 2,5; макс. 0 – 9700 (по стали)
Диапазон скорости звука, м/с 500…15000, редактируемая таблица материалов
Смещение импульса, мм -10 до 1500 (по стали)
Задержка преобразователя, мкс 0 до 100
Диапазон частот, МГц 2 – 20 (-3дБ)
Усиление, дБ 110, настраиваемые с шагом 0,5/1/2/6
Детектирование Двухполупериодное
Стробы 2 независимых стробирующих импульса, настраиваемых по всему максимальному диапазону калибровки, оценка на основе А-развертки при скорости обновления дисплея
Измерение расстояния Зондирующий импульс и точка измерения в стробе А или В
Разрешающая способность измерения, мм Расстояние/ TOF: до 12,6: 0,01, 0,2% от ширины экрана
Амплитуда, дБ 0,5% высоты дисплея или 0,2
Дискретизация А-развертки, пикс. 1024 x 1024
Фиксация дисплея Статическая фиксация А-развертки, динамическая фиксация А-развертки
Сравнение эхо-сигналов Одновременное отображение активного сигнала и сохраненной А-развертки
Диалоговые языки Немецкий, английский, французский, испанский, итальянский, китайский, японский
Единицы измерения мм
